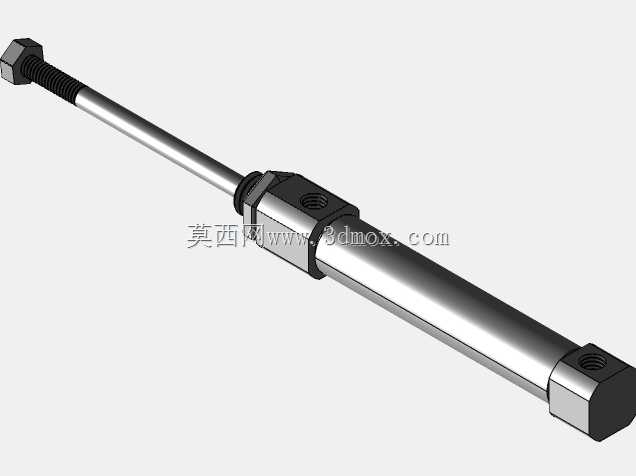

CDJ2B小型气动气缸35mm行程10mm孔径结构

　　这款CDJ2B型气缸属于笔型迷你气动执行元件，在轻工自动化生产线、小型装配工装、3D打印配套辅机、电子元器件分拣工位中应用十分广泛，尤其适合安装空间局促、输出力要求不高的直线往复驱动场景，比如小型工件的顶出、定位、轻载压合、料道挡停等工序，相比标准气缸，其纤细的缸体外形可以嵌入狭窄的安装位，不会占用过多设备布局空间。从结构设计来看，这款气缸采用单杆双作用的气动驱动形式，缸筒为硬质铝合金材质，表面做了阳极氧化处理，既保证了缸壁的耐磨性能，又能降低活塞杆往复运动的摩擦阻力，前后端盖采用铆压收口的方式与缸筒固定，相比螺纹连接的端盖结构，整体同轴度更好，能有效减少活塞杆伸出时的径向偏摆，延长密封件的使用寿命。活塞杆端部加工有标准外螺纹，

　　配套六角锁紧螺母，方便用户直接连接负载接头或者定制的执行端头，不需要额外加工转接结构；缸体中部设置了内螺纹进气孔，同时预留了安装磁性开关的槽位，用户可以根据工位的行程检测需求，加装磁感应开关来获取活塞的位置信号，接入设备的PLC控制系统实现动作逻辑联锁。从安装边界来看，这款气缸缸径为10mm，行程35mm，整体缸体外径控制在极小的尺寸范围内，安装时可以选择轴向脚架安装、法兰安装或者铰轴耳环安装的形式，不管是水平布置还是垂直吊装，都能适配不同的设备安装姿态；其工作压力范围覆盖常规气动系统的0.1-1.0MPa区间，在0.5MPa的常规工作气压下，活塞杆的理论输出推力可以满足大部分轻载工位的驱动需求，动作响应速度快，

　　往复运动的行程重复精度可以满足普通自动化工位的定位要求。在设计建模过程中，这款模型完整还原了气缸的所有装配细节，包括活塞杆表面的螺纹牙型、端盖的密封槽结构、缸筒与端盖的配合止口、锁紧螺母的倒角细节，所有配合尺寸都按照实物的公差要求做了对应处理，导入三维装配环境后可以直接做干涉检查，不需要额外修整模型结构。对于做小型自动化设备设计的工程师来说，这类迷你气缸是工位布局时经常用到的标准件，建模时如果从零开始绘制会耗费不少时间，直接调用精准的三维模型可以快速完成气路布局、安装位开孔、负载连接结构的设计，大幅缩短工装设计的周期。另外这款气缸的活塞杆做了镀硬铬处理，表面粗糙度低，长期往复运动也不容易出现锈迹或者拉痕，配套的Y型密封圈、

　　防尘圈都采用耐磨聚氨酯材质，在常规车间环境下不需要频繁维护更换，适合长时间连续运行的自动化产线使用。在实际选型时，需要注意气缸的行程余量，一般要比工位实际需要的驱动行程多留3-5mm的余量，避免活塞运动到行程端点时出现硬顶过载的情况，同时要根据负载的运动方向，确认活塞杆的径向受力情况，尽量避免活塞杆承受过大的径向载荷，否则会加速密封件磨损，导致气缸出现漏气、动作卡顿的问题。如果是垂直安装的场景，还要考虑负载的自重对气缸输出力的影响，适当提高供气压力或者选择带活塞杆导向的配套安装结构，保证动作的平稳性。
