户外狩猎监测带天线通讯相机结构

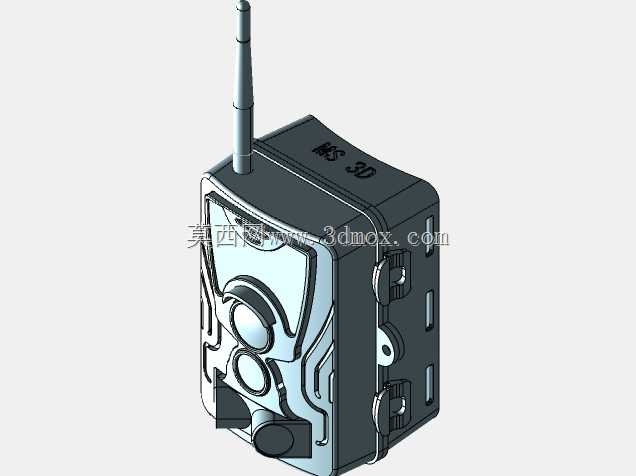

　　这款带外置通讯天线的野外影像采集设备，主要面向户外无人值守的野生动物监测、林区安防巡查、户外场地周界防范场景设计，可在无外接供电的野外环境长期布放，自动捕捉触发范围内的移动物体影像并通过无线链路回传数据，解决传统离线式监测设备需要人工定期到场取卡的效率痛点。从结构设计来看，整机采用一体化密封式壳体布局，外置棒状天线布置在壳体顶部边角位置，避开正面镜头与感应模块的信号遮挡区域，天线根部做了阶梯式密封结构，配合壳体接缝处的内嵌防水胶圈，可满足户外淋雨、扬尘环境下的长期使用防护要求。正面区域分层布置了光学镜头、被动红外感应窗口与补光组件，镜头周边做了内凹式遮光挡边设计，减少户外强光直射产生的光晕影响成像质量，

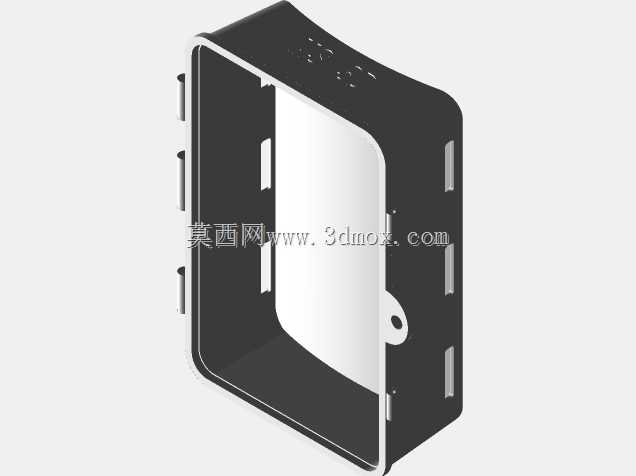

　　感应窗口与镜头的视场角做了同轴匹配设计，确保触发感应范围与成像范围完全重合，避免出现感应触发后拍摄目标移出画面的问题。壳体侧面设置了两组快拆锁扣结构，无需额外工具即可开启壳体完成电池更换、存储卡插拔操作，锁扣采用楔形压紧结构，闭合时可均匀挤压壳体接缝处的密封胶条，保证长期使用后的密封可靠性。壳体背部预留了标准绑带挂孔与三脚架安装螺孔，可适配树干绑带固定、支架架设等多种布放方式，安装边界可兼容直径50-150mm的柱状固定物，也可通过标准1/4英寸螺孔连接各类通用摄像支架，满足不同野外场景的安装固定需求。内部结构采用分层堆叠布局，电池仓、主控电路板、影像传感器模块、无线通讯模块分别固定在独立的安装筋位上，模块之间预留了足够的散热间隙，

　　避免户外高低温环境下模块积热影响工作稳定性，壳体内部还设置了独立的干燥剂存放槽，可放置袋装干燥剂避免温差导致的内部凝露损坏电子元件。整机边角做了圆弧过渡处理，既减少运输布放过程中的磕碰损伤，也能避免尖锐棱角在野外布放时对过往野生动物造成额外惊扰，外壳表面采用哑光磨砂纹理处理，减少阳光反射提升设备在野外环境的隐蔽性。
