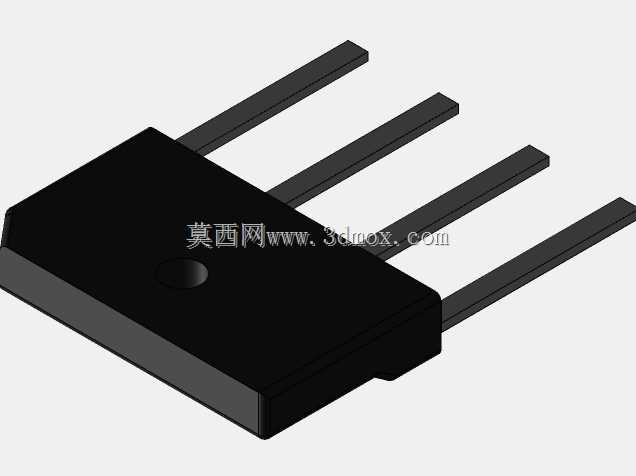

这款RS40XM全桥整流器的三维结构,是面向小功率电源整流场景做的实体还原,建模时优先还原了直插式封装的引脚排布与本体结构特征,方便结构工程师在做PCB布局、电源腔体排布时直接调用,不用再反复核对器件的安装干涉边界。日常做消费类电源、通讯终端供电模块、小型工业控制板的整流环节设计时,这类桥堆是常用器件,它的核心作用是把交流输入转换为脉动直流,给后级滤波、稳压电路提供基础输入,相比用四颗分立整流二极管搭建整流桥,单封装的桥堆能节省PCB布板空间,减少焊接工序的器件数量,降低批量生产时的虚焊风险。建模过程中先梳理了器件的实际安装逻辑:四个直插引脚的间距严格对应常规直插桥堆的引脚孔位标准,引脚长度预留了常规波峰焊所需的伸出量,
本体的塑封外壳做了拔模斜度还原,顶部的圆形定位凹点也做了细节复刻,这个凹点在实际生产中是封装时的定位标识,同时也能帮助插件作业时快速识别引脚极性方向,避免插反导致整流功能失效。从安装边界来看,本体的厚度、引脚的弯折半径都做了写实还原,工程师在做电源模块的结构限位设计时,可以直接参考模型的外轮廓做绝缘隔离槽的设计,预留足够的安规距离,尤其是在AC输入端的安全间距校核上,模型的实体轮廓能直接用来测量带电体到壳体、到其他低压器件的最短距离,不用再反复对照规格书核对尺寸。这类器件在通讯终端的外置适配器、小型交换机内置电源、家用路由器供电板上应用极广,建模时特意还原了塑封本体的圆角特征,避免尖锐棱角在装配时刮伤周边的绝缘线材,
引脚的截面尺寸也和实际器件一致,在做PCB封装的3D匹配时,能直接和通孔焊盘做干涉检查,提前发现引脚与焊盘不匹配、引脚长度过长顶到壳体等装配问题。不同于分立二极管的分散布局,这款桥堆的四个引脚集中排布,本体的散热面是平整的塑封背面,在做散热设计时,如果是小功率应用场景可以直接靠本体塑封自然散热,若功率稍大也可以在背面预留导热垫的安装空间,模型里的背面平面度做了写实处理,方便工程师评估导热垫的压缩量空间。
