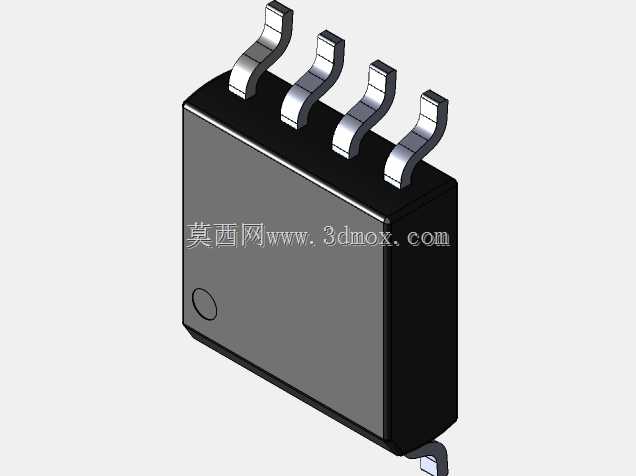

SOIJ8微芯片封装三维结构设计

　　在消费电子、工业控制、通讯终端设备的电路板设计环节，表面贴装类芯片的封装选型直接决定了PCB布局密度、焊接良率与长期运行可靠性，SOIJ8作为小外形鸥翼引脚封装的典型规格，是8引脚集成芯片常用的封装形态，广泛应用在接口转换、信号调理、电源管理类小体积芯片的量产封装场景中。这类封装的设计核心，首先要平衡引脚共面度与焊接容错空间，鸥翼形弯折的引脚结构，既可以在回流焊过程中通过引脚自身的微小形变抵消PCB板材与芯片封装本体的热膨胀系数差，避免焊接点出现应力开裂，也能在返修拆卸时给烙铁头预留足够的操作空间，降低周边元器件被误烫损伤的概率。从结构设计维度看，该封装本体采用矩形塑封结构，本体尺寸控制在5.25mm×6.2mm区间，2.

　　6mm的本体厚度适配当前主流的薄型化电路板堆叠需求，不会在机壳内部形成过高的装配凸起，引脚中心节距严格设定为1.27mm，这个节距是行业通用的表面贴装标准节距，既可以适配常规钢网开孔工艺的锡膏印刷精度要求，不会因为节距过小导致相邻引脚锡膏桥连短路，也不会因为节距过大浪费PCB板面的有效布线空间。设计过程中需要重点管控引脚的伸出长度与弯折弧度，引脚从本体侧面伸出后经过两次弯折形成水平焊接段，水平段的长度需要保证焊盘与引脚的接触面积满足载流要求，同时弯折处的圆弧半径不能过小，避免引脚在成型过程中出现金属基材微裂纹，导致后续使用过程中引脚断裂失效。本体侧面的圆形定位标记是封装装配的关键识别特征，在SMT贴片工序中，

　　贴片机的视觉识别系统会通过这个标记判定芯片的引脚排列方向，避免芯片反向贴装导致的电路功能失效，标记的位置、尺寸与对比度都需要符合表面贴装设备的识别参数要求，不能出现标记模糊、位置偏移的问题。在PCB布局的安装边界设定上，需要在封装本体的四周预留至少0.5mm的工艺避让空间，一方面给钢网擦拭、焊点检测的设备机构预留运行间隙，另一方面也避免周边过高的元器件与芯片本体形成装配干涉，同时引脚对应的焊盘长度需要超出引脚水平段0.3mm左右，形成合适的锡膏浸润爬锡空间，提升焊接点的结构强度。这类封装的三维建模过程，需要严格还原引脚的弯折角度、塑封本体的拔模斜度、定位标记的凹陷深度，不能将引脚简化为直片状结构，否则在做PCB装配干涉检查、

　　焊接工艺仿真时会出现结果偏差，导致实际生产中出现装配卡滞、焊接不良的问题。对于通讯类手持设备、小型工业传感模块这类对内部空间要求严苛的产品，这类小尺寸8引脚封装的三维模型可以直接导入PCB设计软件做3D布局校验，提前排查结构件与电路板元器件的干涉问题，缩短产品的研发打样周期。
