Lambda62C9S型LoRa射频收发模块结构设计

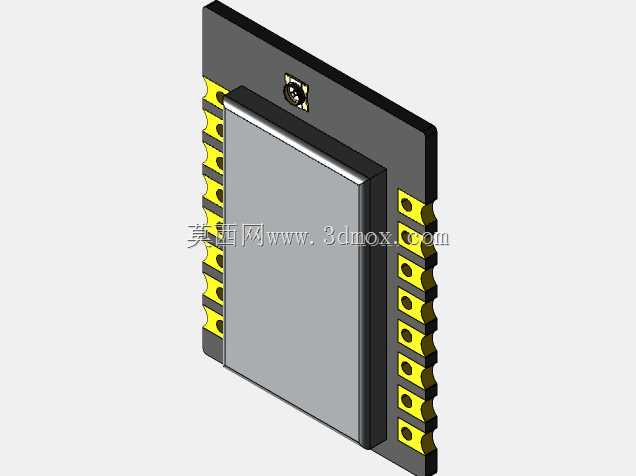

　　在工业无线传感网络搭建、智能抄表系统部署、户外资产定位监测这类需要低功耗远距离信号传输的场景中，射频收发模块的结构可靠性直接决定整套通讯链路的运行稳定性，本次呈现的Lambda62C9S型LoRa模块结构，完全围绕实际工程部署中的安装、防护、信号传输需求完成建模还原。从设计思路上看，模块采用屏蔽罩加盖板的分层结构，主体灰色屏蔽罩完全覆盖核心射频电路区域，边缘做了折边咬合设计，既可以隔绝外部电路的电磁干扰，也能避免自身射频信号对外围敏感器件造成串扰，屏蔽罩与底部黑色PCB基板的贴合间隙控制在0.1mm以内，建模时还原了量产中回流焊工艺的公差边界，不会出现结构干涉导致的组装不良问题。PCB两侧排布的半孔焊盘是建模时重点还原的安装结构，

　　每侧8个焊盘均匀分布，焊盘做了沉金工艺对应的结构倒角，既支持回流焊贴片安装到主控载板，也可以通过排针焊接实现直插部署，焊盘的中心间距严格按照行业通用的2.54mm间距设计，适配市面上绝大多数通用物联网载板的安装孔位，不需要额外做转接板设计就能直接集成。模块顶部预留的IPEX天线座结构做了精准还原，座体的卡扣高度、内芯针脚的突出长度都按照实际物料尺寸建模，安装时不会和上方屏蔽罩或者外围结构件产生碰撞，天线座的位置设置在PCB板的顶端边缘，能最大程度减少板上元件对天线信号的遮挡，提升信号收发的增益效果。从安装边界来看，模块整体外形为规整的矩形结构，除两侧焊盘外无外凸结构，屏蔽罩的顶面为完全平面，在多模块密集排布的设备内部，

　　既可以在模块上方加装导热垫将热量传导至设备外壳，也能预留足够的绝缘间隙避免相邻模块短路。实际选型应用中，这类模块常被部署在户外温湿度采集节点、智能水表数据传输终端、厂区设备状态监测点位，结构设计上充分考虑了批量贴片生产的工艺要求，所有边缘结构都做了适配SMT产线的圆角处理，没有尖锐凸起或者易卡料的异形结构，PCB基板的厚度按照常规1.6mm板厚设计，屏蔽罩的厚度为0.2mm洋白铜材质对应的结构尺寸，整体重量控制在极低水平，安装在轻薄型传感节点上不会额外增加负载。建模过程中对模块的所有配合面都做了公差匹配，焊盘与PCB基板的结合处、屏蔽罩与PCB的扣合位、天线座与PCB的焊接位都还原了实际生产中的焊盘预留区域，

　　结构工程师在做整机设备的堆叠设计时，可以直接调用该模型完成布局校验，不需要反复核对实物尺寸就能提前规避安装干涉、信号遮挡、散热空间不足等常见问题，尤其适合做物联网终端设备的结构预布局时使用，能大幅缩短前期选型验证的周期。
