适配Ender3CR10的550C高温挤出热端结构

　　这款挤出热端结构主要面向桌面级FDM熔融沉积成型3D打印设备的高温打印场景，适配Ender3、CR10这类市面保有量极高的消费级及入门准工业级打印设备，可满足PEEK、PC、高温尼龙等需要更高熔融温度的工程耗材打印需求，替换原有标配的低温热端后，可将设备的耗材兼容范围从常规260℃上限拓展至550℃温区，覆盖绝大多数熔融类3D打印耗材的加工温度要求。从结构设计逻辑来看，整套组件采用分体式模块化布局，从上至下依次为快插式进料接头、散热段、隔热隔断、加热块与喷嘴，各部件通过标准螺纹连接，无需定制专用工装即可完成拆装维护，适配原有设备的X轴滑台安装孔位，替换时不需要对原有机架、运动组件做二次打孔或结构修改，

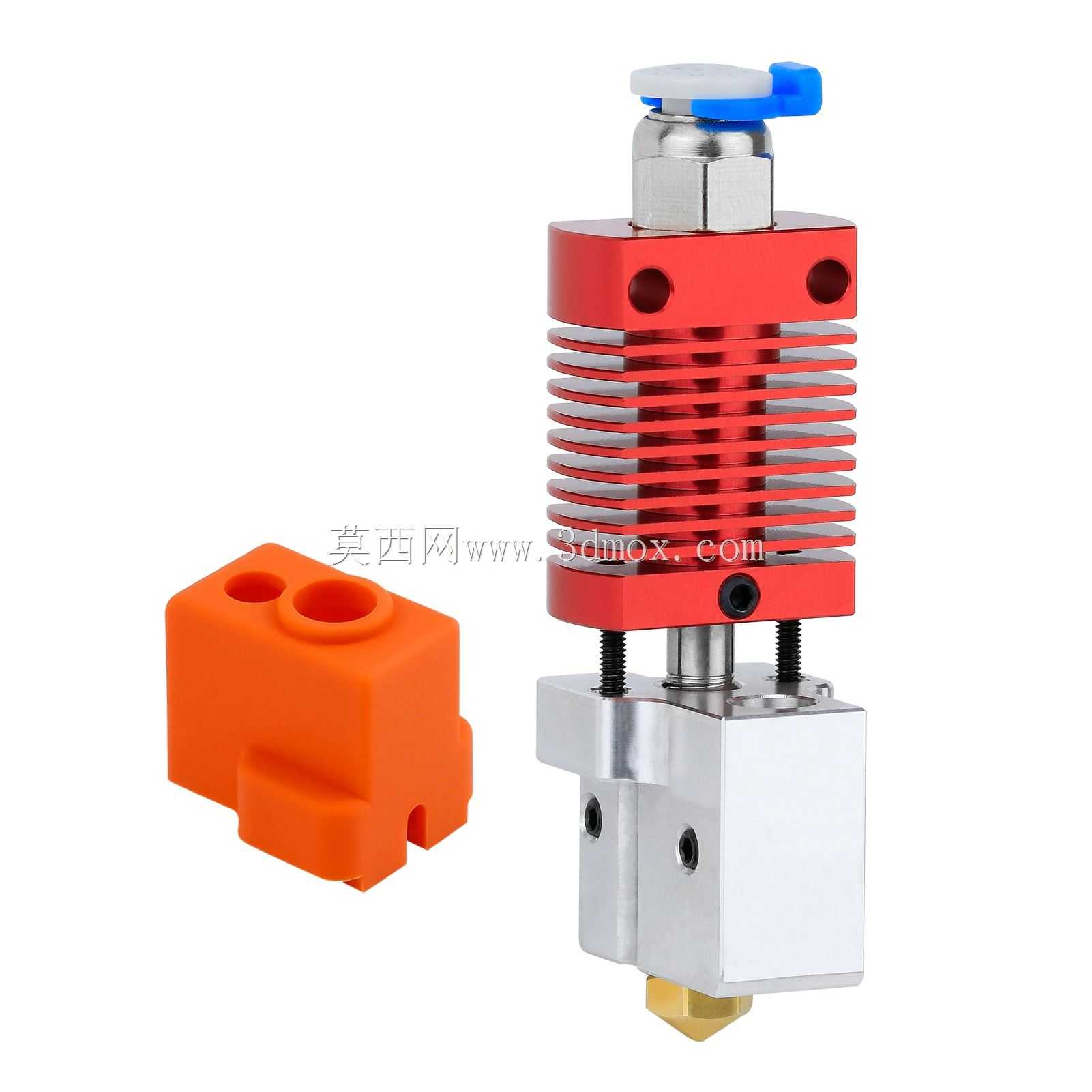

　　安装边界完全匹配原机热端的装配尺寸，安装后不会与X轴的同步带张紧结构、限位触发件、风扇风道产生运动干涉。散热段采用红色阳极氧化铝合金材质，外壁加工有密集的等距环形散热鳍片，鳍片的间距、厚度经过热阻仿真优化，配合侧面的两个安装孔位可直接固定原机的轴流散热风扇，能够将进料喉管上部的温度稳定控制在耗材玻璃化转变温度以下，避免耗材提前软化膨胀造成的堵头、送料不畅问题；散热段与下部加热块之间采用薄壁金属喉管做隔热隔断，减少加热块的热量向散热段逆向传导，降低散热风扇的负载，同时保证温度场的分界清晰，让耗材仅在加热块腔体内完成熔融过程。加热块采用铝合金一体铣削成型，侧面预留有加热棒、热敏电阻的安装孔位，孔位尺寸兼容市面通用的6mm直径加热棒、

　　M3螺纹固定的热敏电阻，用户可根据自身的温控需求选配不同功率的加热元件，不需要额外做结构修改；加热块下部采用通用的M6螺纹喷嘴接口，可兼容全系列黄铜、硬化钢、镀铜等不同材质的标准喷嘴，满足不同磨蚀性耗材的打印需求，喷嘴的伸出长度经过匹配设计，安装后可直接适配原机的自动调平探针触发高度，不需要重新校准Z轴零点偏移。配套的橙色硅胶保护套采用卡扣式结构，可直接套在加热块外部，一方面能够减少加热块的热量向周围环境散失，降低加热过程的功耗与温度波动，另一方面可以避免打印过程中溢出的熔融耗材粘连在加热块表面，后期维护时只需要拆下硅胶套即可清理残留耗材，不需要反复刮擦加热块表面损伤加热元件。整套结构的进料通道采用同心度优化设计，

　　从顶部快插接头到喷嘴出料口的内壁同轴度公差控制在0.1mm以内，送料过程中耗材不会出现偏磨、卡滞的问题，对于柔性耗材的输送也有较好的适配性，不会因为通道错位造成送料打滑、出料不均的问题。在实际设备应用中，这类高温热端除了用于常规PLA、ABS、PETG等普通耗材的打印外，在小批量功能件打样、教学实验耗材测试、特殊工程材料制件加工场景下都能稳定工作，模块化的结构也方便用户根据自身需求更换不同规格的部件，比如需要更高流量打印时可更换大口径喷嘴，需要打印含碳纤维、玻璃纤维的磨蚀性耗材时可更换硬化钢喷嘴，不需要更换整套热端组件，大幅降低了设备升级改造成本。结构设计时充分考虑了消费级设备的改装兼容性，所有外部连接尺寸都遵循开源3D打印设备的通用标准，除了适配Ender3、CR10系列机型外，只要安装孔位、热端行程空间匹配的其他同规格FDM设备都可以直接安装使用，不需要做定制化修改。
