两爪式轴承拆卸拉马结构设计

　　这款两爪式轴承拆卸工具，是设备运维、机械装配场景中针对过盈配合轴承拆卸作业的常用手动工装，日常在机修班组、装配产线、设备维保站点的使用频次极高，主要解决轴端安装的深沟球轴承、圆锥滚子轴承等过盈配合件无受力点、硬敲易损伤轴颈与轴承内圈的痛点。

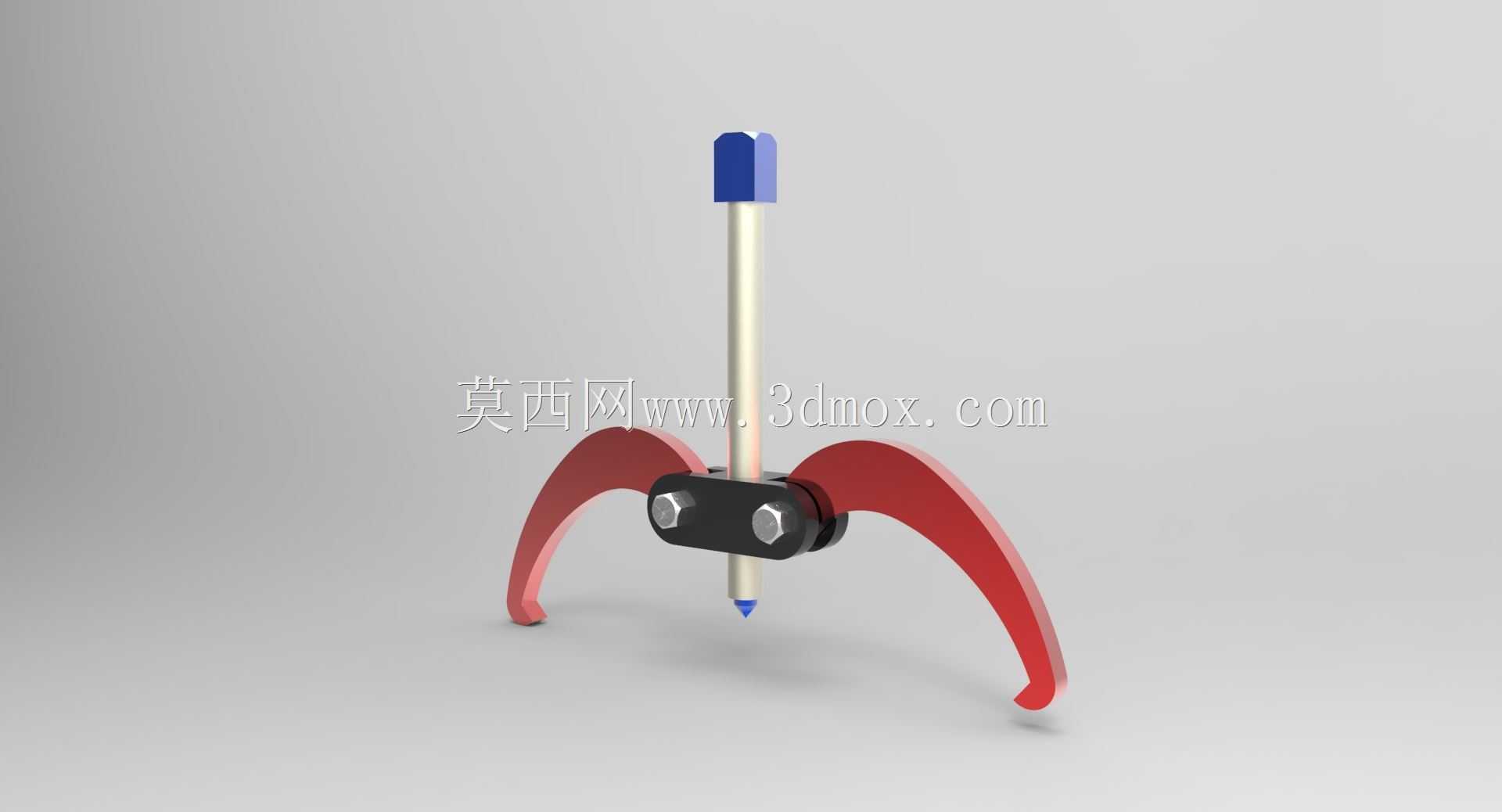

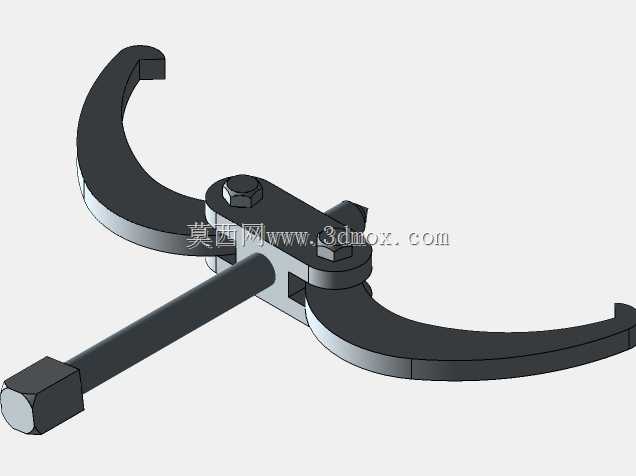

　　从结构设计逻辑来看，整体采用对称双爪布局，两个弧形拉爪通过螺栓铰接在中部的滑动座上，可根据待拆卸轴承的外径尺寸调整开合角度，适配一定直径范围内的轴承外圈卡合需求，拉爪的勾头做了内收倒角处理，卡入轴承外圈端面后不会在施力过程中滑脱，铰接位置的锁紧螺母可在拉爪角度调整到位后锁止，避免受力时爪臂外张打滑。中部的顶杆采用梯形螺纹传动，相比普通三角螺纹具备更强的轴向承载能力，旋转顶杆尾部的施力端时，顶杆前端的顶尖会顶在轴端的中心孔内，持续旋转过程中滑动座带动两个拉爪沿轴向向外移动，平稳将轴承从轴颈上拉出，全程受力沿轴的中心线分布，不会对轴造成偏载弯折损伤。

　　从安装与作业边界来看，该工具的拉爪最大开合距离可覆盖常规中小型设备的常用轴承尺寸，顶杆的有效行程满足常规轴承安装位的轴向拉出距离需求，作业时无需额外加热、敲击等辅助操作，单人即可完成拆卸作业。顶杆尾部设计了多面施力位，既可以用扳手卡持旋转，也可以搭配加力杆应对过盈量较大的轴承拆卸场景，顶尖位置做了淬火硬化处理，长期顶压轴端中心孔不会出现变形、凹坑问题，拉爪整体采用高强度合金钢材质，弧形臂的截面做了变厚度优化，靠近铰接座的位置厚度更大，承受拉力时的应力分布更均匀，避免长期受力出现爪臂变形、断裂的问题。

　　在实际使用场景中，这类工具除了拆卸轴承，也可适配皮带轮、联轴器等轴上过盈装配件的拆卸作业，只要调整拉爪的卡合位置，保证拉爪勾住工件的受力端面、顶杆对正轴中心，即可平稳完成拆卸，相比三爪拉马，两爪结构在空间狭窄的安装位具备更好的适配性，部分周边有遮挡的轴承安装位置，三爪拉马无法放入卡合，两爪结构可灵活调整角度伸入卡持，适配性更强。设计过程中特意控制了整体重量，日常携带、手持操作都比较轻便，没有冗余的结构部件，后期维护也仅需定期给螺纹部分涂抹润滑脂，保证螺纹传动顺畅即可，铰接位置的螺栓可定期检查磨损情况，出现间隙过大时及时更换锁紧件就能保证作业精度。
