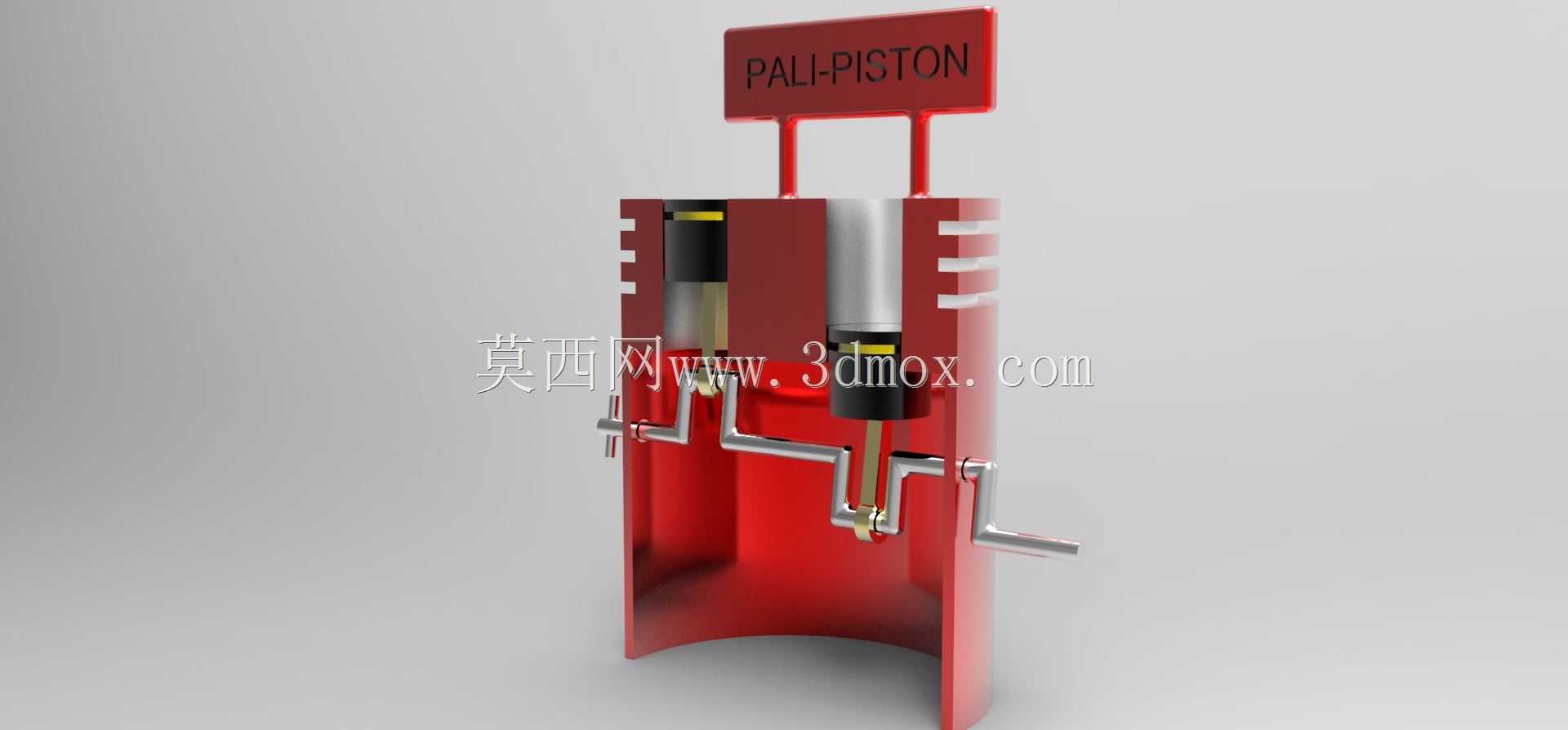

嵌套式双活塞联动液压执行结构

　　该嵌套式活塞结构主要应用于小空间高压液压执行场景，常见于紧凑型液压动力单元、微型液压工装夹具的动力输出端，在安装空间受限的液压回路中，可在同等缸径行程参数下实现分级压力输出，适配需要两段式推力切换的工装压紧、精密定位工位。结构采用内外嵌套的双活塞布局，外层活塞为筒状结构，内壁加工有高精度导向环槽，与内层小活塞的外圆柱面形成滑动密封配合，内层活塞的活塞杆从外层活塞的中心通孔穿出，两组活塞分别接入独立的液压油口，可单独动作也可联动输出，当低压大行程需求时仅外层活塞动作，快速推进到工作位置后，内层活塞通入高压油实现小行程高推力的压紧动作，相比同行程同推力的常规单活塞结构，轴向安装长度可缩短近百分之四十。

　　设计过程中优先考虑了密封件的安装兼容性，外层活塞的内外圆柱面、内层活塞的外圆面都预留了标准格莱圈、O型圈的安装槽位，槽宽与槽深符合液压密封件的通用安装规范，无需定制非标密封件即可完成装配。外层活塞的外圆柱面与缸体内壁配合的导向长度占活塞总长度的三分之二，避免高压工况下出现偏磨导致的内泄问题，两组活塞的行程限位采用内置台阶结构，无需额外加装外置限位块，减少了外围安装附件的数量。进出油道采用侧向开孔布局，油口位置设置在缸体侧壁的非滑动配合区域，避免油道开孔破坏活塞滑动面的加工精度，同时油道入口处做了倒角过渡，减少液压油流动过程中的压力损失。从安装边界来看，该结构的缸体外径适配常规63mm标准液压缸筒的安装尺寸，

　　进出油口为通用G1/4管螺纹，可直接接入现有标准液压回路，不需要额外设计过渡接头。内层活塞杆的输出端加工有标准外螺纹接口，可直接连接压头、夹具推块等执行末端，外层活塞的端面也预留了螺纹安装孔，可根据工况需求加装辅助推板，拓展使用场景。建模过程中对所有滑动配合面都做了公差匹配设计，导向面的配合公差选用H7/g6间隙配合，密封槽的尺寸公差控制在正负0.02mm范围内，保证密封件压缩量处于合理区间，既避免密封过度磨损，也防止高压下出现泄漏问题。
