单缸二冲程动力单元结构设计

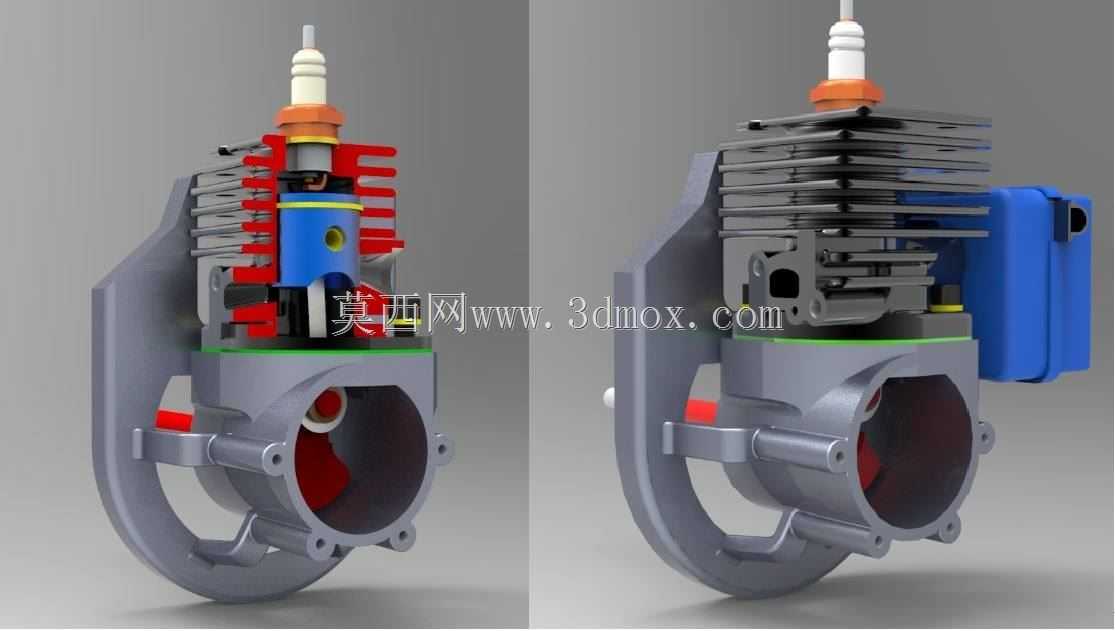

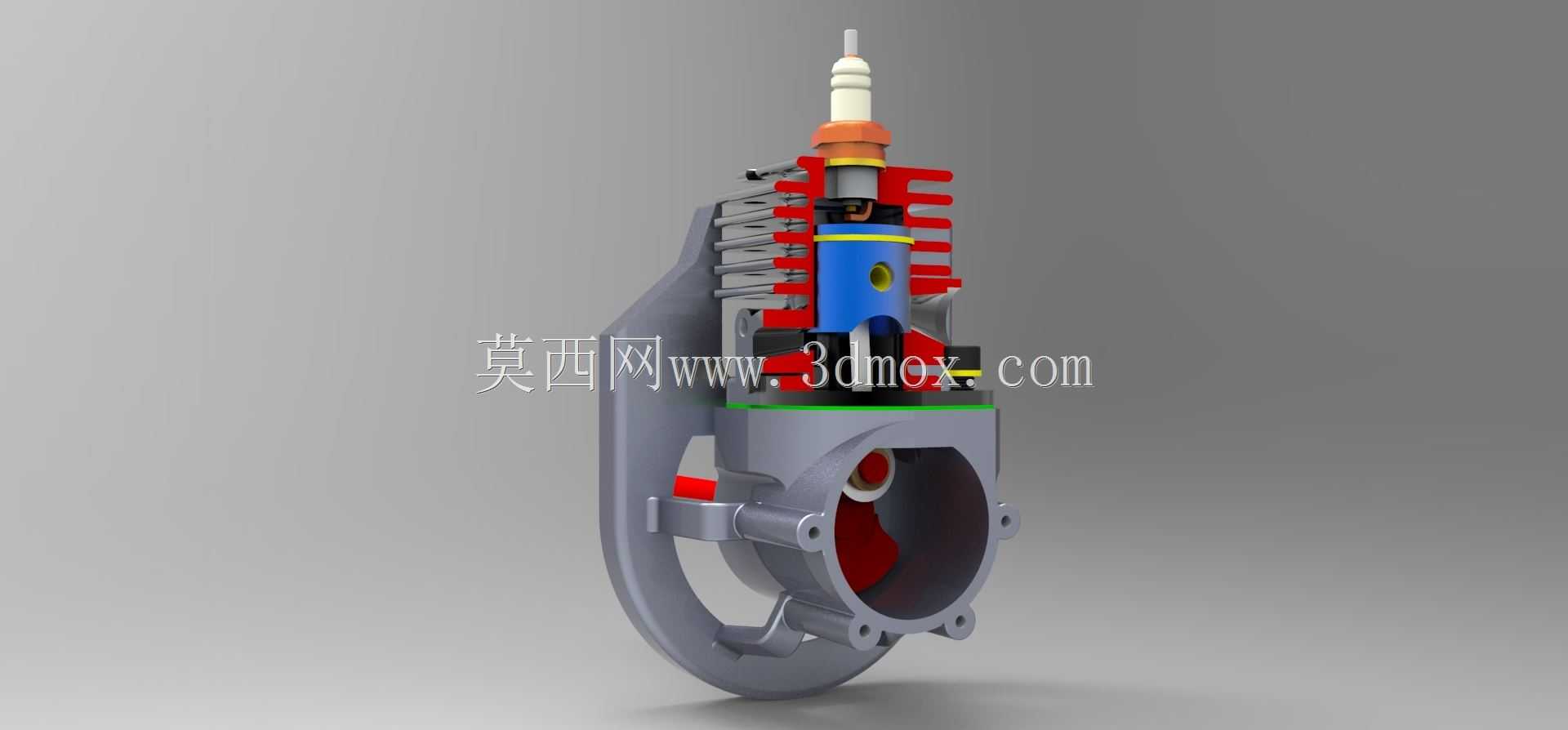

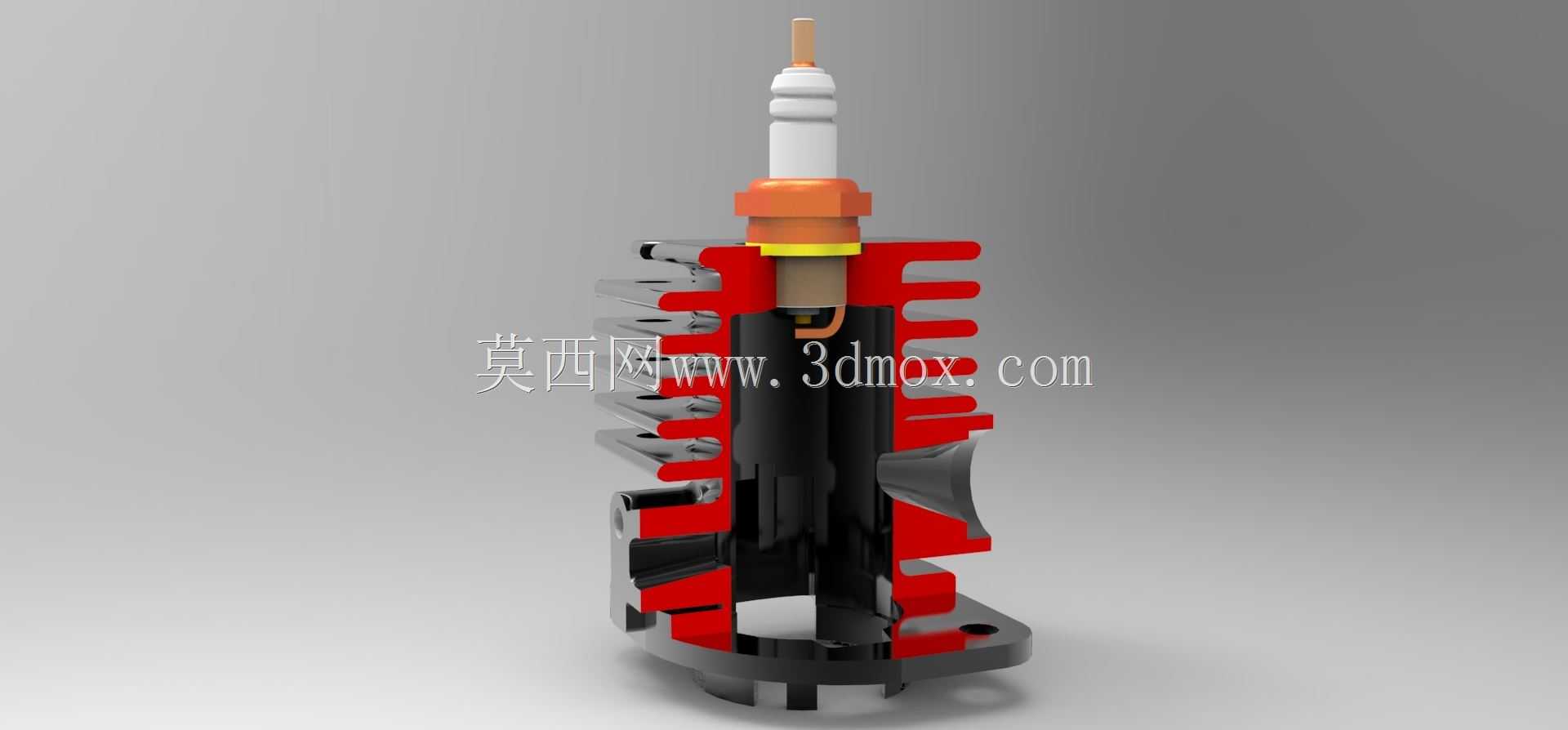

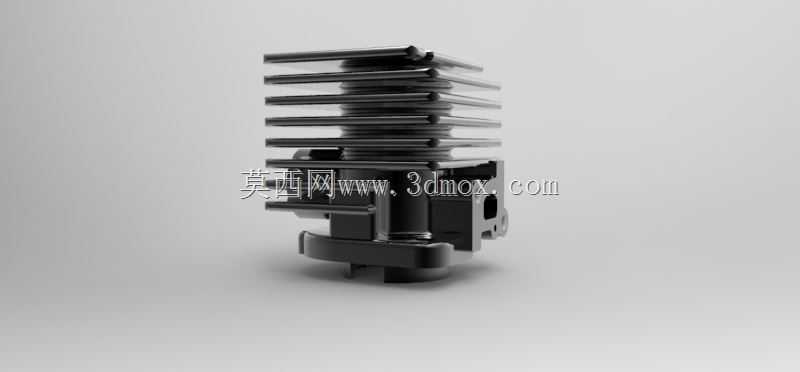

　　这套二冲程动力结构的设计，最初面向小型便携动力设备的配套需求，常见于园林修剪机具、小型航模动力、便携发电单元这类对整机重量、功率密度有较高要求的应用场景，这类场景往往不适合搭载结构更复杂的四冲程动力单元，需要在有限的体积重量约束下实现稳定的动力输出。从结构布局来看，整体采用单缸立式布置，上部集成火花塞安装位与散热鳍片组，散热鳍片采用等间距阵列排布，鳍片厚度与间距经过匹配，能够在自然风冷工况下保证气缸工作温度维持在合理区间，避免高负荷运转下出现热衰减。气缸中部设置有扫气口与排气口的对应流道结构，区别于四冲程机型的配气机构，二冲程结构依靠活塞上下运动过程中开闭气口完成换气过程，因此缸体内部的气口位置、倾斜角度直接影响扫气效率，

　　建模过程中对气口的过渡圆角、流道走向做了连续曲面处理，减少换气过程中的气流阻力。下部曲轴箱采用一体化铸铝结构的设计思路，曲轴安装位设置有加强筋结构，能够承受活塞往复运动带来的交变冲击载荷，曲轴箱侧面预留有化油器安装法兰面，法兰面的安装孔位按照通用小型化油器的安装边界做了匹配，可直接适配市面主流的同规格膜片式化油器，降低后续配套选型的适配成本。活塞部分采用裙部轻量化设计，活塞环槽位置预留了标准环的安装间隙，活塞销孔与连杆小头的配合尺寸按照通用小型内燃机的配合公差做了设定，能够保证运动过程中的润滑间隙合理。点火模块布置在缸体侧部，与散热鳍片之间预留有足够的隔热间隙，避免长期高温环境下影响点火模块的元器件寿命。

　　整机的安装固定位设置在曲轴箱下部的三个凸台安装孔，孔位的位置度公差在建模时按照装配要求做了约束，能够保证与配套设备机架安装时的同轴度要求，避免安装错位带来的运转振动问题。从安装边界来看，整机径向最大尺寸不超过散热鳍片的外圆轮廓，轴向尺寸从火花塞顶端到曲轴箱下端面的距离控制在小型便携设备的安装空间范围内，不需要对配套设备的机架做额外的大尺寸改造即可完成装配。这套结构的建模过程中，所有运动部件都做了干涉检查，活塞运动到上止点、下止点位置时，与气门（该结构无顶置气门）、缸盖、曲轴的间隙都处于合理范围，不会出现运动卡滞的问题，同时各密封面的平面度都按照密封要求做了基准设定，能够保证装配后的气密性，避免出现缸压不足导致的动力下降问题。
