DN700双法兰式蝶阀工业结构设计

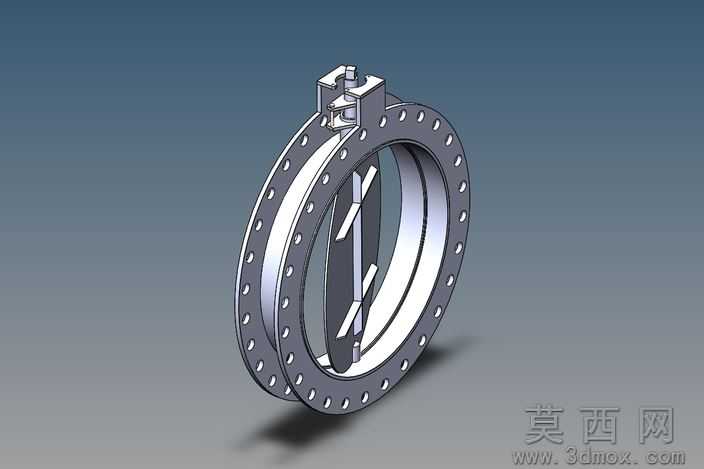

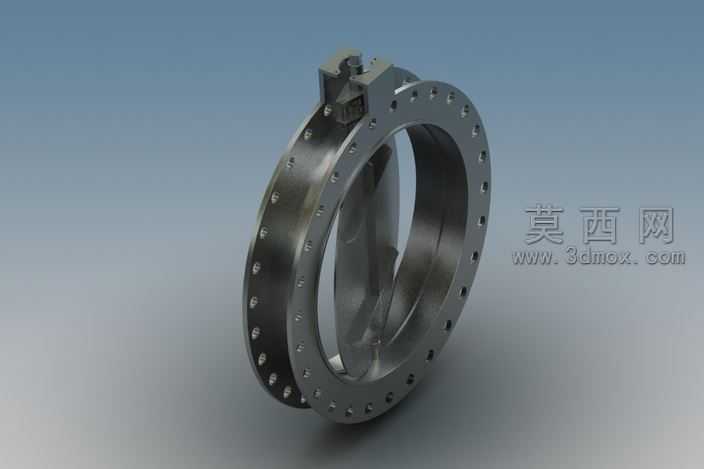

本模型为大口径双法兰式蝶阀的三维参数化设计成果，建模阶段严格遵循AsmeB16.47系列A法兰标准进行尺寸推导，首先以回转特征构建阀体的环形主体结构，沿法兰端面圆周方向均匀阵列排布螺栓通孔，孔位间距与孔径完全匹配标准公称压力下的连接要求，保证模型可直接对接同标准管路法兰。阀板部分采用流线型对称式结构设计，通过拉伸与切除特征完成多道导流筋的布局，既保证阀板在全开状态下的介质流通效率，又通过筋位结构提升阀板整体抗形变能力，适配大口径工况下的介质冲击载荷。阀轴与顶部驱动连接座采用装配体层级建模，分别构建轴体、定位卡块、连接支架等独立零件，通过同轴心、面重合等标准配合关系完成总装，还原阀门实际装配逻辑，可直接用于干涉检查与运动仿真验证。渲染阶段为阀体金属部件赋予哑光不锈钢材质，调整表面粗糙度参数模拟工业铸件的细腻磨砂质感，法兰密封面区域单独赋予高光金属材质区分加工面与非加工面，背景采用渐变灰调工业展示场景，添加柔和的环境光与定向补光，突出阀体环形轮廓与阀板的立体结构，阴影效果调整为软阴影模式，弱化生硬边界提升整体展示质感。设计过程中优先考虑模型的工程实用性，所有关键尺寸均可直接从AMM web目录自由调取适配，未添加冗余装饰特征，保证模型轻量化的同时完整保留所有工程结构细节，可直接用于管路系统布局仿真、阀门产品展示、施工安装示意等多个场景，阀板的转动角度范围可通过配合限制进行参数化调整，能够模拟阀门从全闭到全开的完整运动过程，方便后续开展流阻分析、启闭力矩计算等工程仿真工作。
