商用承插式玻璃纤维管道三维结构设计

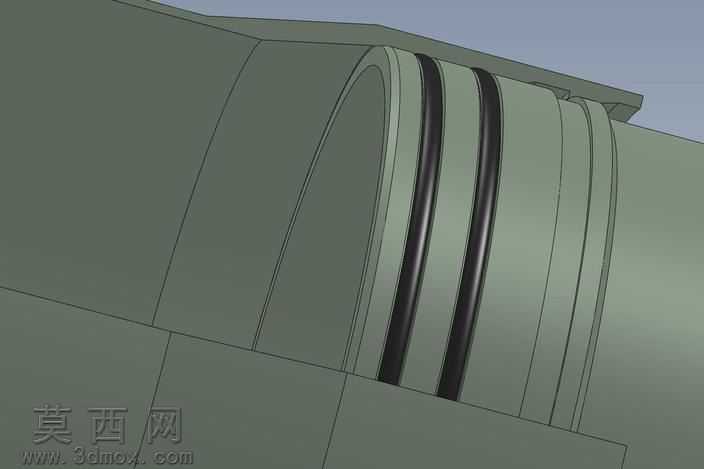

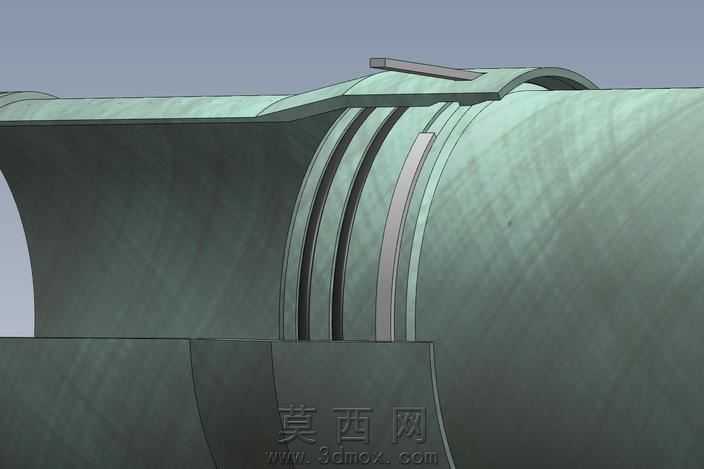

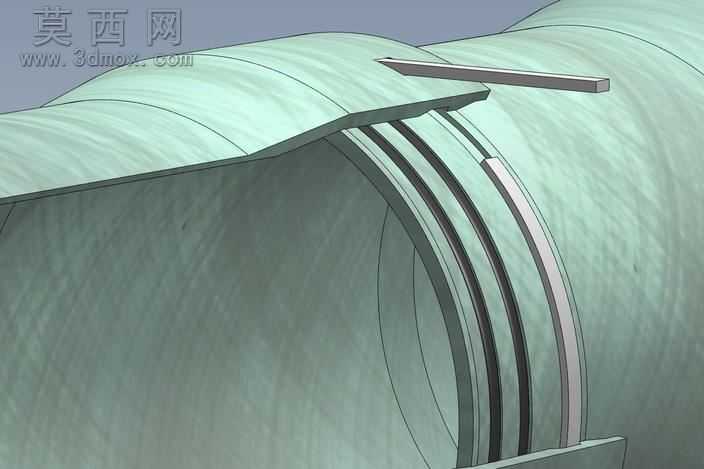

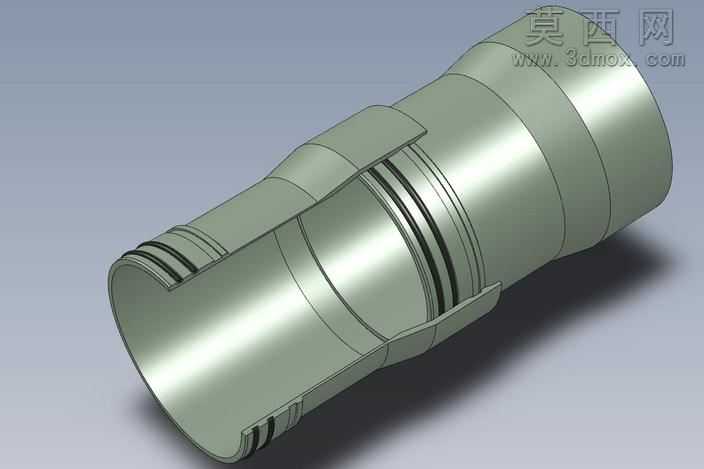

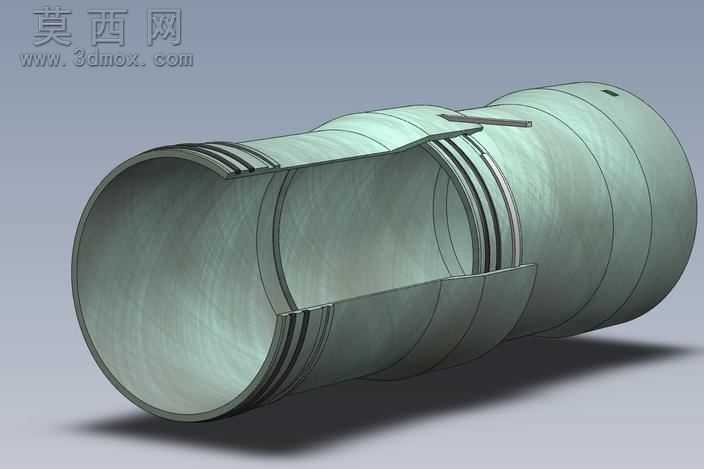

本作品为商用玻璃纤维管道的三维结构设计，建模阶段采用参数化建模逻辑，先以旋转凸台命令构建管道的基础筒体结构，精准控制管道的内外径尺寸、筒体壁厚以及整体长度参数，保证基础管体的尺寸精度符合工业管道的通用设计规范。针对承插连接的核心结构，建模时单独拆分承口与插口的特征模块，在承口内壁设计多道环形密封槽结构，插口外壁对应设置匹配的环形凸筋，同时在承口端部设计锁定嵌入的卡位结构，通过拉伸切除、凸台阵列等命令完成连接部位的细节刻画，还原承插结构插接后定位锁定、密封防漏的结构特性。材质设置阶段，针对玻璃纤维材质的特性调整材质参数，还原玻纤复合材料特有的哑光青灰质感，表面添加细微的纤维纹理凹凸贴图，模拟真实玻纤管材的表面肌理，同时调整材质的反光度、粗糙度参数，避免过度反光偏离真实材质表现，连接部位的密封槽区域单独设置深色橡胶材质，区分不同功能部件的材质差异。渲染阶段采用工作室级别的柔和布光方案，主光源从侧上方投射，勾勒出管道的外轮廓结构，辅助光源从管道端口方向补光，清晰展现管道内部的腔体结构与内壁的密封槽细节，地面添加柔和的投影效果，增强模型的空间立体感，同时采用剖视视角的渲染处理，将管道的半侧结构做剖切展示，让观者可以直观看到管道内部的层级结构、承插部位的配合关系以及锁定嵌入结构的装配逻辑。设计思路上围绕商用玻纤管的实际使用需求展开，重点突出承插连接的快装特性与锁定结构的防脱性能，所有结构尺寸均参考实际工业玻纤管道的设计标准，既保证三维模型的视觉还原度，也清晰展现该类管材的连接原理与内部构造，可用于管道安装演示、产品结构展示等场景。
