光引擎摆动渗碳作用测试支撑装置

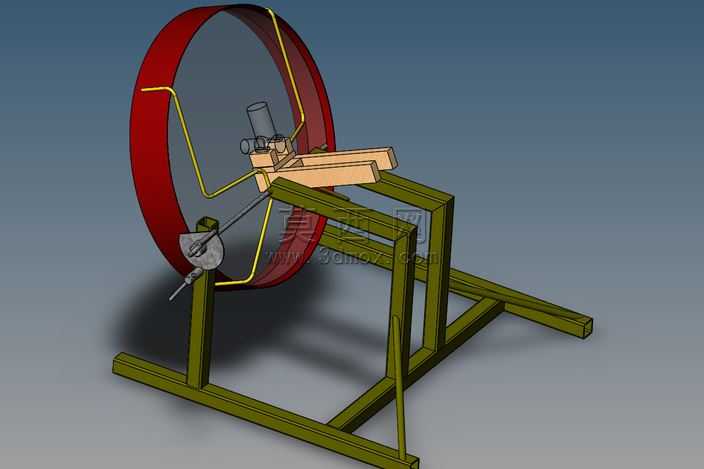

本装置为针对光引擎摆动渗碳作用测试设计的专用支撑结构，采用三维建模软件完成全参数化设计，整体结构围绕试验功能需求展开布局。建模过程中先完成底部支撑框架的搭建，采用型材式三角稳定结构，通过斜向支撑梁强化整体抗扭刚性，确保测试过程中装置不会因引擎振动产生位移或形变，框架底部设置平直支撑脚，可平稳放置于试验台面上。中部安装座采用模块化拼接设计，预留引擎安装定位槽位，可适配不同规格的测试光引擎，安装座旁设置手动摇柄操控机构，通过连杆结构连接摆动限位组件，可手动调节引擎的摆动角度范围，模拟飞行器不同飞行姿态下的引擎倾角状态。上部设置大直径环形限位轮，轮体通过多根辐条与中心转轴连接，红色环形轮体既作为摆动行程的限位结构，也可直观观测摆动幅度，辐条采用轻量化细杆结构，减少额外负载对测试结果的干扰。材质渲染阶段，支撑框架采用军绿色金属漆面质感，还原金属焊接机架的真实视觉效果，环形轮体采用哑光红棕色涂装，木质安装垫块还原实木纹理质感，金属操控部件做金属镀铬与哑光黑塑料的材质区分，各部件连接处的螺栓、转轴细节均做精细化建模，还原真实装配关系。设计思路上充分考虑测试场景的实际需求，既可以通过摆动机构模拟引擎在不同仰俯角、侧倾角下的工作状态，采集不同姿态下引擎渗碳作用的相关数据，也可作为RC模型飞机引擎的磨合测试支架使用，整体结构拆装便捷，无冗余设计，所有受力部位均做加强处理，可承受小排量模型引擎长时间运转的振动载荷，摆动阻尼可通过侧边的锁紧旋钮调节，满足不同测试工况下的摆动阻力需求，装置整体重心偏低，高速摆动状态下仍可保持稳定，不会出现侧翻风险。
