OpenPnP低电平PCB快速释放固定夹具

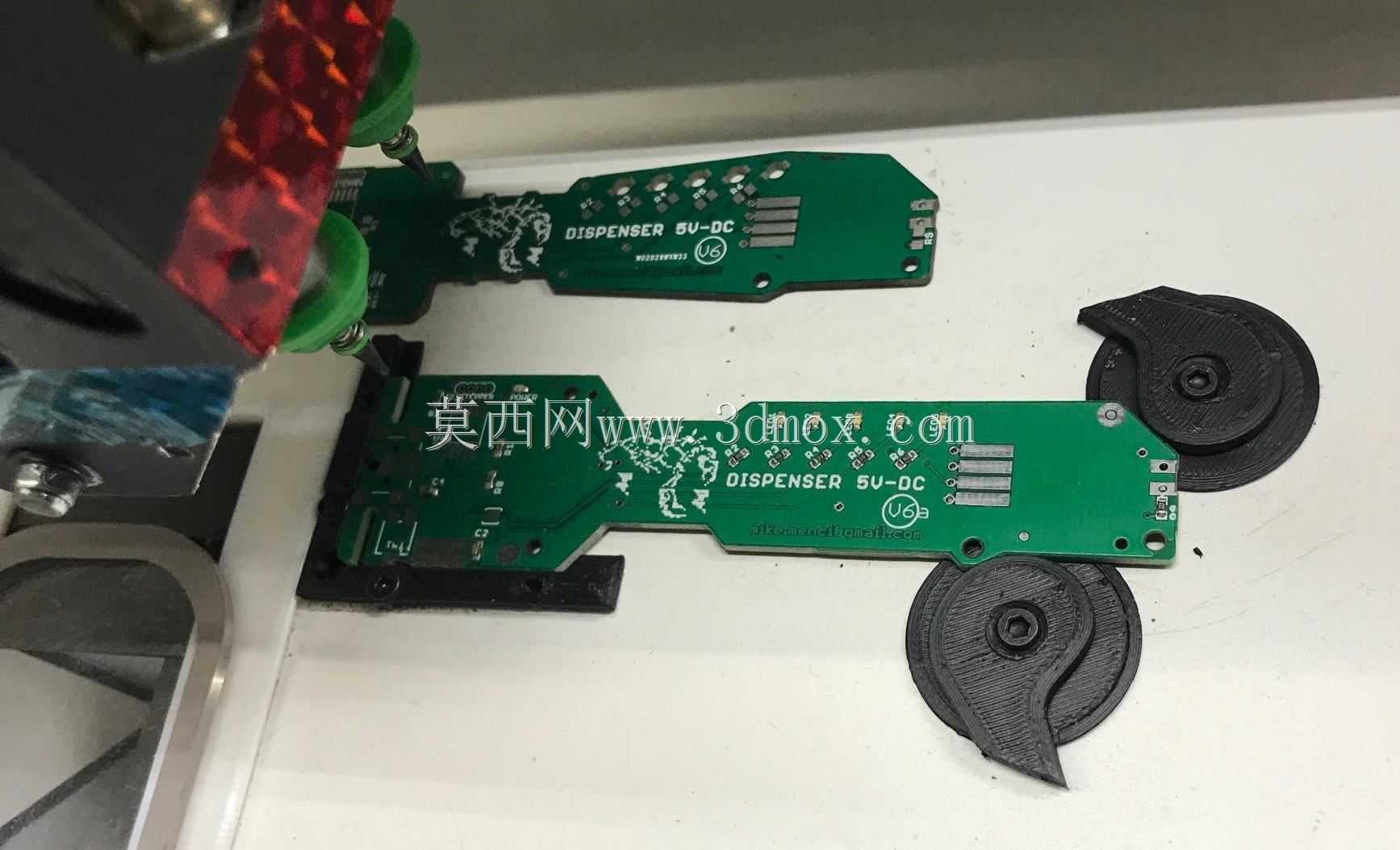

　　在桌面级SMT贴装作业场景中，PCB板的定位固定精度、装夹拆卸效率直接影响小批量打样、原型试制环节的作业流畅度，这款适配OpenPnP设备的低电平固定结构，正是针对0.5mm厚度薄型PCB的装夹痛点开发的专用定位组件。不同于常规贴装工位采用的侧边顶紧、台面吸附固定方案，该结构采用双侧摆臂压合的快速释放逻辑，无需额外配置气源或真空发生装置，仅靠手动扳动摆臂即可完成PCB的压紧与解锁动作，适配无气源配置的桌面型OpenPnP开源贴装设备使用场景。结构设计上，主体承载基座采用与PCB轮廓匹配的仿形开槽，预留了对应板边定位孔、工艺缺口的避让空间，避免装夹过程中剐蹭PCB表面焊盘、已贴装的低矮元件；

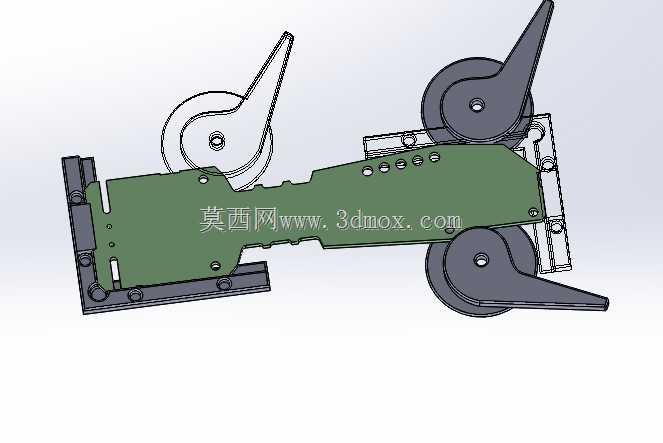

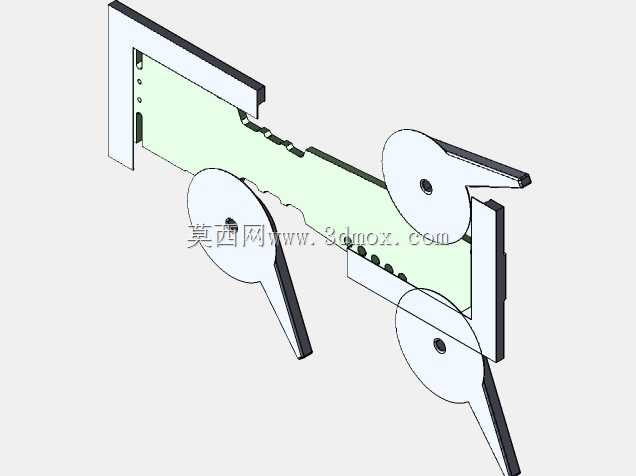

　　三组压合摆臂分别布置在PCB的长边与短边受力点位，压合端采用圆弧过渡接触结构，接触压强控制在PCB基材可承受范围内，不会出现压伤板边、顶弯薄板的问题，摆臂的旋转轴位自带阻尼限位，扳动到解锁位置时可自行保持张开状态，无需操作人员手动扶持摆臂即可完成PCB的取放动作。安装边界方面，基座底部设置了与OpenPnP工作台标准铝型材槽宽匹配的定位凸台，可直接卡入型材槽完成初定位，再通过侧边的紧定螺钉实现位置锁死，整体安装后突出工作台面的高度控制在较低范围，不会干涉贴装头的Z轴下行运动，也不会触发贴装头的行程限位报警。针对薄型PCB易翘曲的特性，压合点位的布置经过受力仿真验证，三点压合即可让0.5mm厚度的PCB保持平整贴合基准面，

　　板边平面度误差可控制在贴装工艺允许的范围内，避免因板件翘曲导致的元件贴装偏移、飞件等问题。结构所有非标准受力件均适配3D打印工艺的成型要求，无倒扣、极小薄壁等难以成型的结构，采用常规工程塑料打印即可满足日常使用的强度需求，摆臂与基座的转轴配合间隙预留了打印公差补偿量，打印完成后无需二次打磨修整即可顺畅装配转动，适合开源硬件从业者、小批量电子试制场景自行制作使用，相比定制金属夹具大幅降低了小批量试制阶段的工装成本，同时兼顾了装夹效率与定位精度要求。
