反渗透水处理用300E-4玻璃钢膜壳结构设计

　　这款膜壳组件主要适配工业水处理场景下的反渗透膜元件安装需求，常见于商用纯水制备、工业废水回用、中水深度处理等系统的膜处理单元，作为卷式反渗透膜的承压外护结构，承担着容纳膜元件、密封承压、对接工艺管路的核心作用，是反渗透膜组架上的核心承压部件。

　　从结构设计逻辑来看，整体采用卧式筒身布局，主体筒身选用纤维缠绕玻璃钢材质，兼顾承压强度与耐腐性能，可适配常规水处理工况下的弱酸、弱碱进水环境，避免长期运行出现内壁锈蚀污染出水的问题。筒身两端设置快开式端盖结构，通过端部密封件实现径向与轴向双重密封，无需复杂工装即可完成膜元件的装填与更换，大幅降低现场运维的拆装难度。筒身配套的鞍式支撑座采用工程塑料材质，支撑接触面做圆弧贴合处理，可均匀分散筒身充水运行后的整体重量，避免局部应力集中造成筒身损伤，支撑座预留标准安装孔位，可直接固定在碳钢或不锈钢膜组架的安装横梁上，安装边界适配行业通用的4英寸4芯膜组架安装间距，无需额外定制转接支架。

　　端部接口采用标准管路连接尺寸，可直接对接高压进水管、浓水出水管与产水收集管路，接口处设置密封槽位，适配常规O型圈密封结构，可承受常规反渗透系统1.6MPa的运行工作压力，部分高压工况下可通过更换密封件适配更高压力等级。筒身配套的绑带结构采用不锈钢衬胶材质，既保证绑带的抗拉强度，又避免金属材质直接接触玻璃钢筒身造成长期摩擦损伤，绑带两端通过紧固件与支撑座连接，可将筒身牢牢固定在支撑座上，避免系统启停时水锤冲击造成筒身移位。

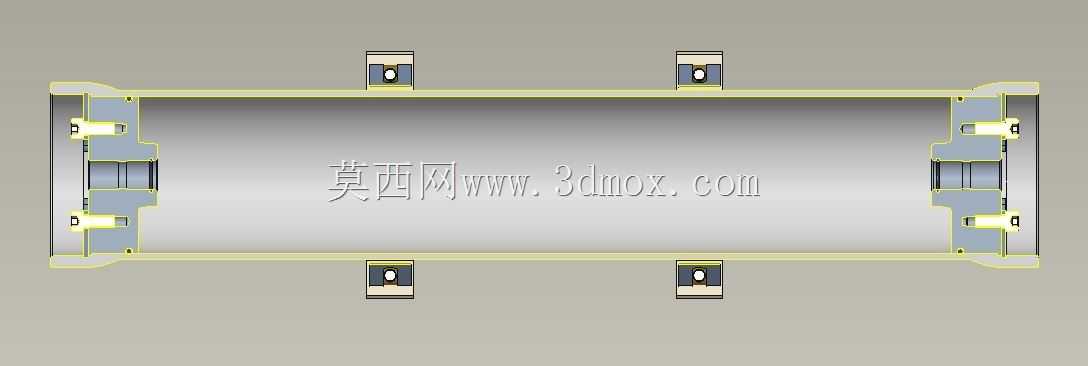

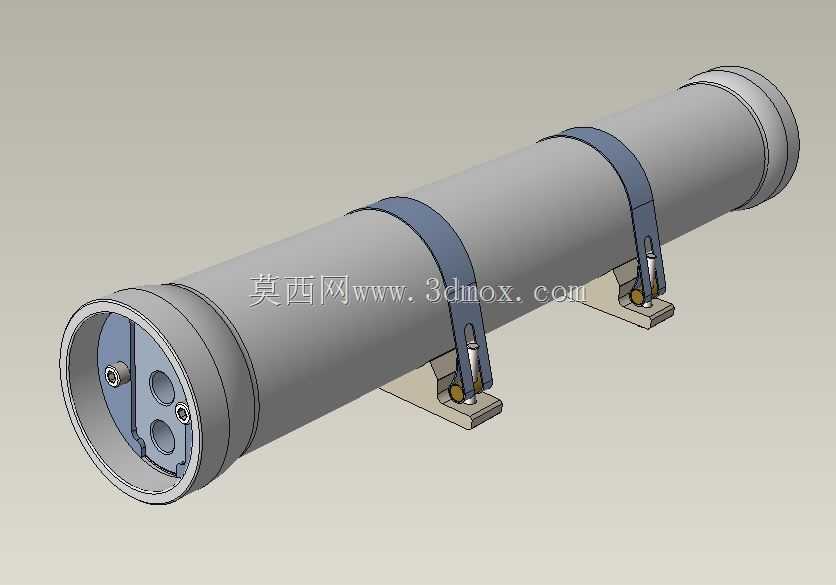

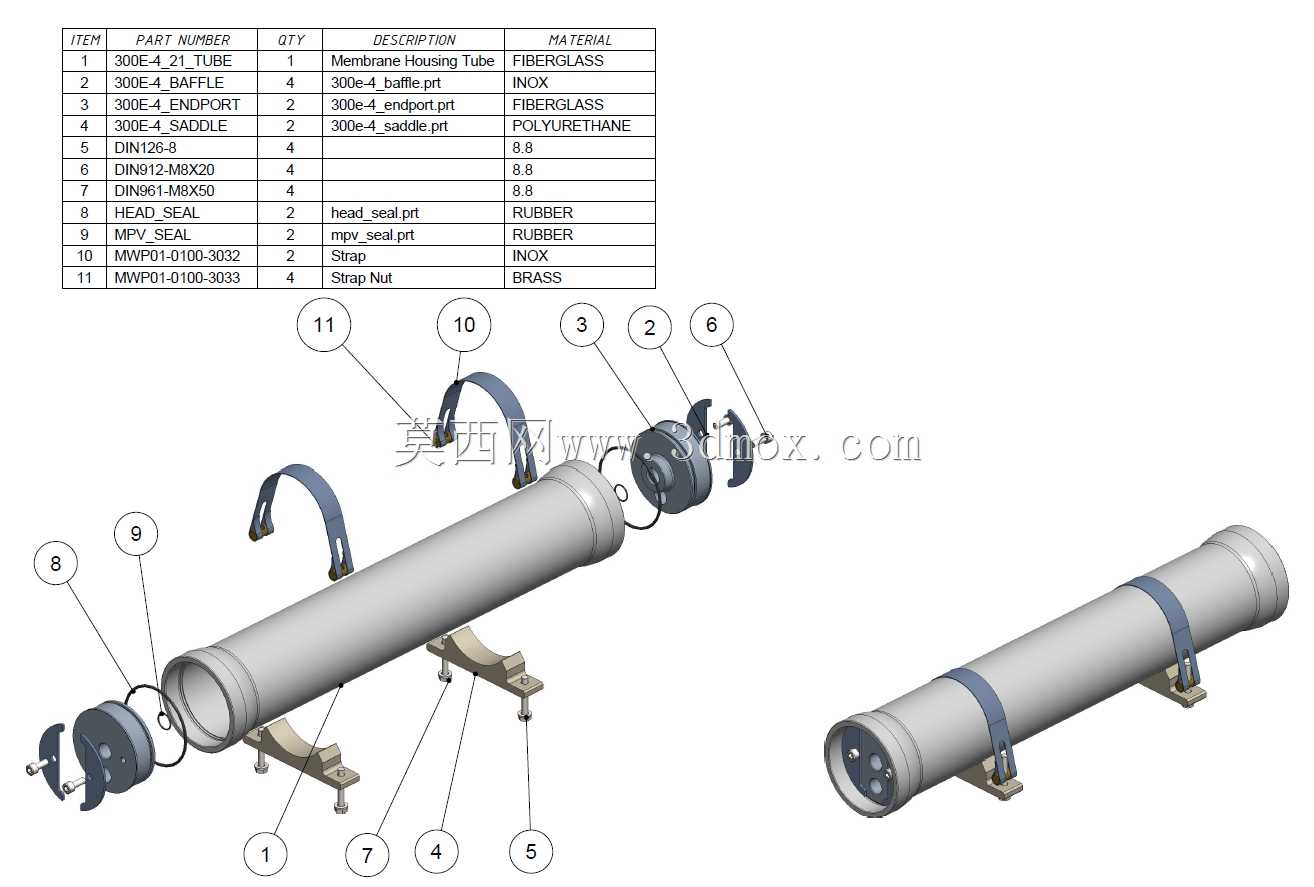

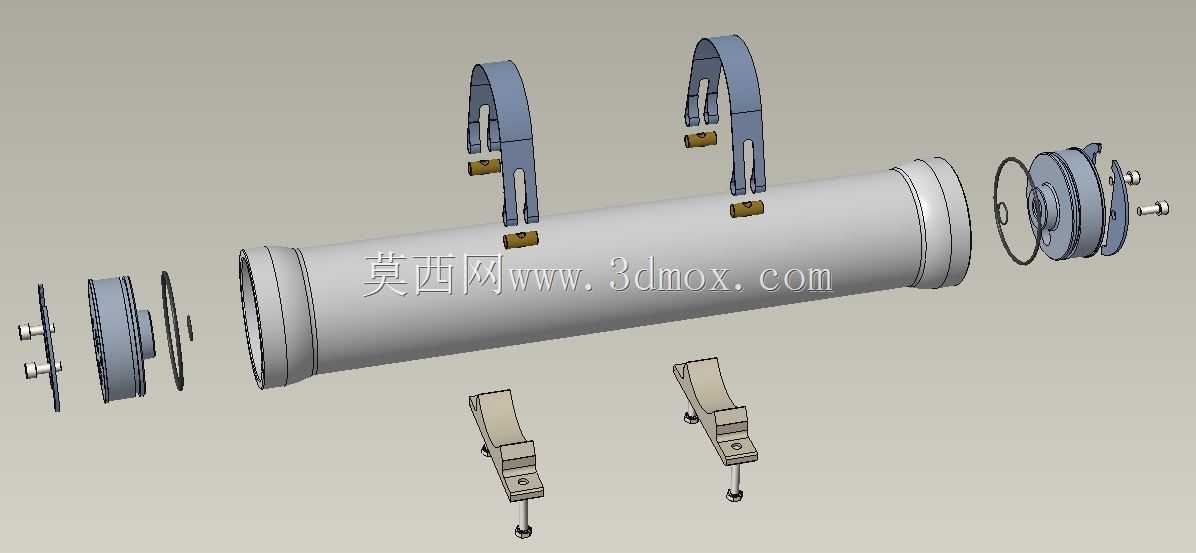

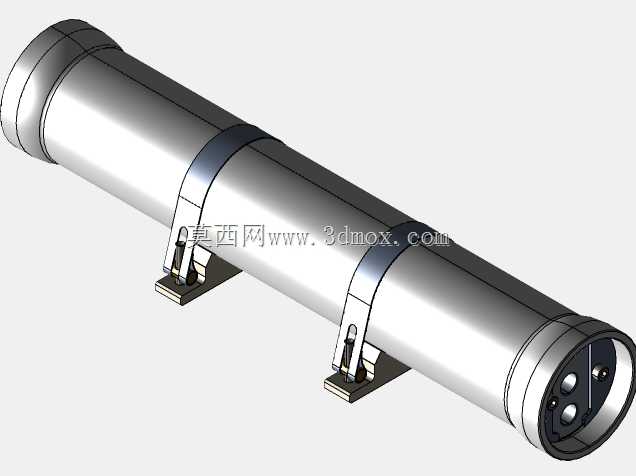

　　从建模细节来看，完整还原了膜壳的全套组成部件，包括筒身本体、两端端盖、密封组件、支撑鞍座、固定绑带、端部紧固件等，各部件的装配关系完全匹配实际产品的装配逻辑，可直接用于膜处理系统的整体布局设计、组架干涉校验、安装工艺模拟，也可作为水处理设备选型阶段的可视化参考模型，帮助设计人员快速完成膜组的排布设计，提前校核管路对接位置与安装操作空间，避免现场安装时出现部件干涉、操作空间不足的问题。模型的各部件尺寸均参考行业通用的300E-4膜壳实际参数制作，筒身长度、端盖外径、接口中心高、支撑座安装孔距等关键安装尺寸均符合实际产品的尺寸公差范围，可直接用于工程设计阶段的布局参考。
