仿ItaltecnicaPT5机械式压力控制开关结构

该压力开关结构围绕小型供水、增压泵、空压机及流体管路中的压力联锁需求展开，整体采用弹簧力与介质压力相平衡的机械式动作原理。设备接入管路后，被测介质通过下部接口作用于承压膜片或活塞组件，压力变化经顶杆传递至杠杆与弹簧调节机构；当系统压力达到设定上限时，机构推动触点断开，泵或压缩机停止运行，压力下降至下限后触点重新闭合，从而实现无人值守的自动启停控制。

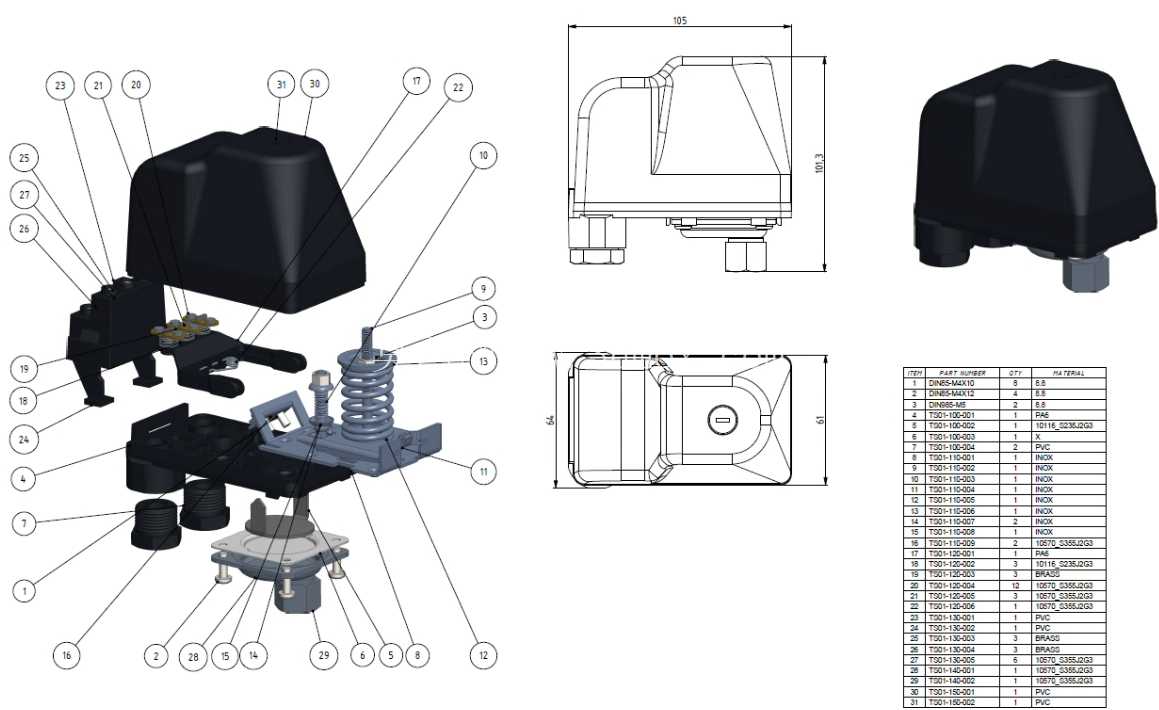

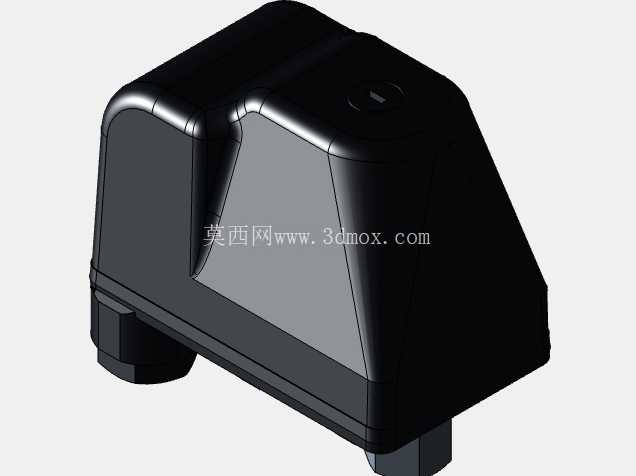

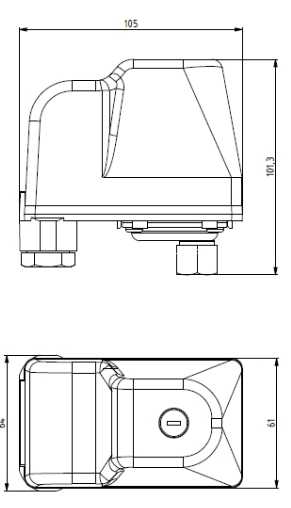

外形上，产品采用黑色上罩与下部金属/塑料承力支架组合。上罩为近似方形的防护壳体，顶部带有过渡圆角，内部容纳弹簧、调节螺钉、杠杆和微动触点；下部布置两个管路连接端及安装支脚，便于直接固定在泵体、歧管或设备面板上。三维结构中对壳体分型、内部腔体、弹簧导向柱、杠杆转轴、触点支架、接线空间和紧固件位置均进行了表达，爆炸视图能够清楚显示膜片、密封件、顶杆、弹簧、压片、螺钉与外壳之间的装配关系。

设计思路的重点在于把压力检测、阈值调节、电气通断和防护封装集中在紧凑壳体内。弹簧预紧力决定动作压力范围，调节螺钉通过改变弹簧压缩量设定切断与恢复压力；杠杆比例影响动作行程和触点切换的干脆程度；膜片或活塞密封区承担介质隔离，避免水、油或压缩空气直接进入电气腔。壳体下方的接口位置需要与泵头或管路螺纹保持同轴，安装面则要保证受力后不产生明显偏载，否则会影响膜片对中并造成压力回差不稳定。

从安装边界看，该类开关通常布置在泵出口、稳压罐附近或气源处理支路，周围需预留上罩拆装、调节螺钉操作和接线端子维护空间。下部接口承受管路压力与振动，支架孔位应与设备基体可靠贴合；接线侧应远离直接淋水位置，并根据现场防护要求保留线缆弯曲半径。工程建模时需特别关注弹簧工作行程、触点间隙、杠杆死区、膜片有效承压面积以及外壳内腔干涉关系，这些因素共同决定压力开关的切换精度、回差和使用寿命。

结构细节方面，上罩不仅承担防尘防溅作用，也为内部机构提供定位基准；内部弹簧需沿导向轴线稳定压缩，避免侧向弯曲导致设定值漂移。杠杆与触点组件之间设置绝缘和限位结构，使机械动作能够转化为明确的电气信号。下部承压件与密封件的配合需要兼顾装配便利性和耐压可靠性，接口螺纹、密封圈槽和顶杆通孔应保持同轴。整体零件数量不多，但对装配顺序较敏感：先完成承压膜片与顶杆组件，再安装杠杆、弹簧和触点，最后扣合外壳并紧固，能够减少调试阶段的卡滞问题。

在实际应用中，这类压力开关常用于家用自动泵、变频泵旁路、小型气动系统、液压站低压联锁以及水处理设备。选型和结构复核时，应结合管路最大工作压力、启停频率、介质温度、振动水平和电气负载容量判断；三维设计阶段则可通过装配检查确认调节范围、接口朝向、外壳避让和维修空间，使样机在安装后既能稳定感知压力，又能方便地进行阈值调整与接线维护。
