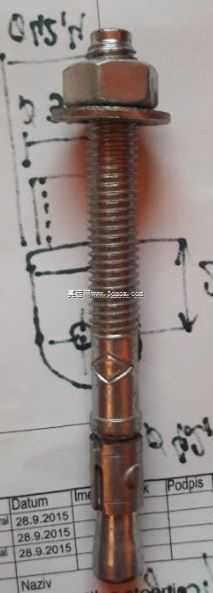

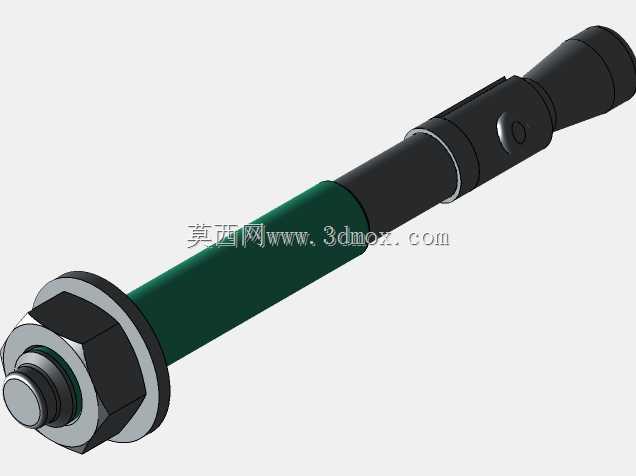

M8规格带垫圈楔式锚定地脚螺栓结构

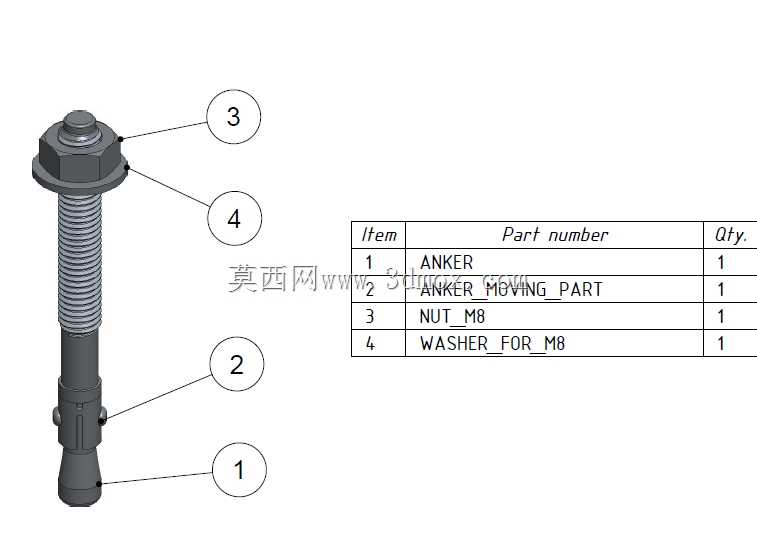

　　在工业设备安装、钢结构基座固定、生产线机架调平的现场作业里，锚定式地脚螺栓是承担设备静载、动载传递，抵消设备运行振动偏移的核心连接构件，区别于预埋浇筑式的普通地脚螺栓，这款M8规格的楔式锚定结构无需提前在混凝土浇筑阶段预置锚件，可在已成型的混凝土基面完成钻孔后直接安装，适配既有厂房改造、设备移位加装、小型机架临时固定等多种施工场景。整套构件由四个独立部分组成，最下端的锚定胀套是实现基面锁固的核心部件，安装时将胀套送入匹配深度的钻孔后，通过旋紧上端的六角螺母，拉动中心螺杆向上位移，迫使下端的楔式结构撑开胀套，让胀套外壁与混凝土钻孔内壁形成过盈挤压，产生足够的摩擦握裹力来抵抗向上的拔脱力与横向的剪切力，

　　配套的平垫圈垫在螺母与被固定件的安装面之间，既可以分散螺母压紧时的接触面压，避免被固定件的涂装面或金属表面被压溃，也能在设备长期运行产生微幅振动时，减少螺母松动的概率。从设计逻辑上看，这款螺栓的公称直径为M8，螺杆有效连接长度80mm，对应的钻孔直径需匹配胀套的最大外径，钻孔深度要略大于胀套完全撑开后的总长度，预留足够的胀开空间，安装边界上需要注意，被固定件的安装通孔直径要略大于螺杆外径但小于平垫圈外径，避免垫圈陷入通孔失去压紧作用，混凝土基面的厚度需要大于钻孔深度两倍以上，防止胀接时基面开裂。螺杆部分采用全螺纹设计，可适配不同厚度的被固定件，通过调整螺母在螺杆上的旋合位置，就能在一定范围内调整设备安装的水平高度，

　　满足小型输送线机架、电控柜安装座、小型工装台架的调平需求。楔式结构的胀套上开有纵向伸缩缝，在螺杆拉力作用下可均匀向外撑开，相比普通的三片式膨胀螺栓，这种整体楔式胀套的受力更均匀，长期受振动载荷下的锚定保持力更稳定，不容易出现松动拔脱的问题。六角螺母采用标准M8粗牙螺纹，与螺杆的螺纹配合间隙控制在通用紧固件的公差范围内，可使用常规的13号开口扳手或套筒扳手完成安装，不需要特殊的专用工装，现场施工的通用性更强。平垫圈的尺寸匹配M8螺栓的标准垫圈规格，内径略大于螺杆外径，外径覆盖螺母的承压面，厚度满足压紧时的刚度要求，不会在长期压紧状态下出现塑性变形导致预紧力流失。
