双杆联动焊接式双作用气缸结构

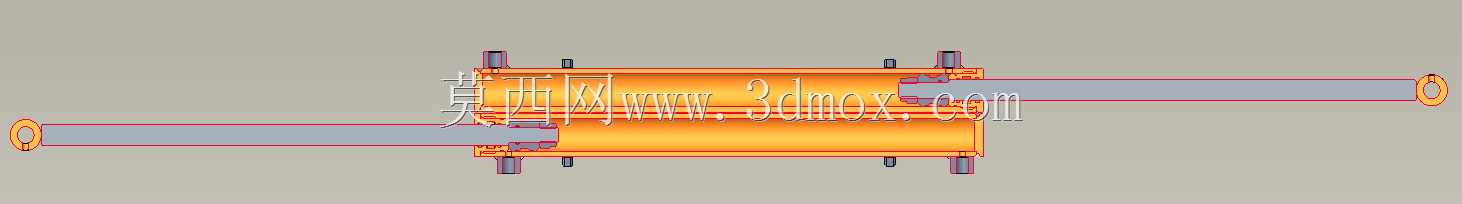

　　在自动化生产线的长行程同步推料工位、工装夹具的双侧对夹定位场景、以及物流分拣设备的双向挡料机构中，常规单出杆双作用气缸往往需要成对布置才能实现双向等行程输出，不仅占用安装空间，还容易出现两侧推力不均、动作不同步的问题，这款将两个双作用气缸沿轴向焊接为一体的联动结构，正是针对这类痛点做的集成化设计。从结构设计逻辑来看，两个缸筒采用同轴对接焊接的方式固定，省去了独立安装时的连接支架与对接法兰，整体刚性远高于分体拼接的结构，不会因为长期往复负载出现对接处松动偏移的问题。两端的活塞杆直径一致，伸出与缩回的有效行程完全对等，可同时向两个相反方向输出推力，在需要双向等力驱动的工位上，单组部件即可替代两套独立气缸，大幅压缩安装空间，

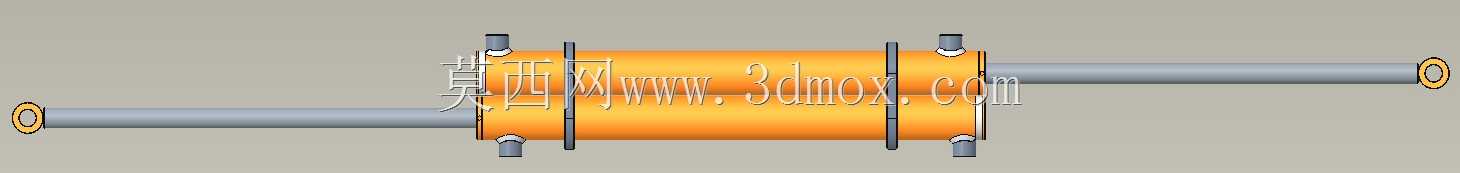

　　也简化了气路布线的复杂度，仅需匹配对应的换向阀即可实现双向同步动作。从安装边界来看，整体轴向总长对应400mm行程规格，缸筒外径32mm，两端活塞杆端部采用标准耳环铰接结构，可直接匹配设备上的铰接安装座，不需要额外加工转接件，安装时需预留足够的轴向伸缩空间，避免活塞杆伸出到极限位置时与周边设备构件发生干涉。缸体上的进出气口沿缸筒径向布置，焊接位置做了应力释放处理，避免焊接热变形导致缸筒内壁圆度超差，保证活塞往复运动时的密封性能，不会出现内泄导致的推力不足问题。在实际选型应用中，这类联动焊接气缸特别适合用在窄空间内需要双向同步驱动的场景，比如小型输送线的中间分流挡块、工装板的双侧定位销驱动、以及小型压装设备的双向压紧机构，

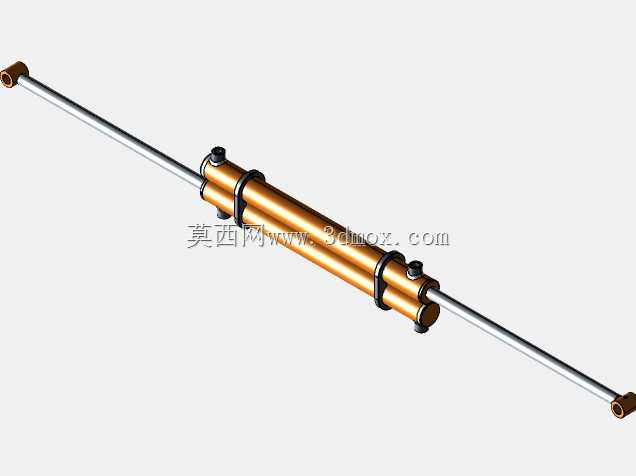

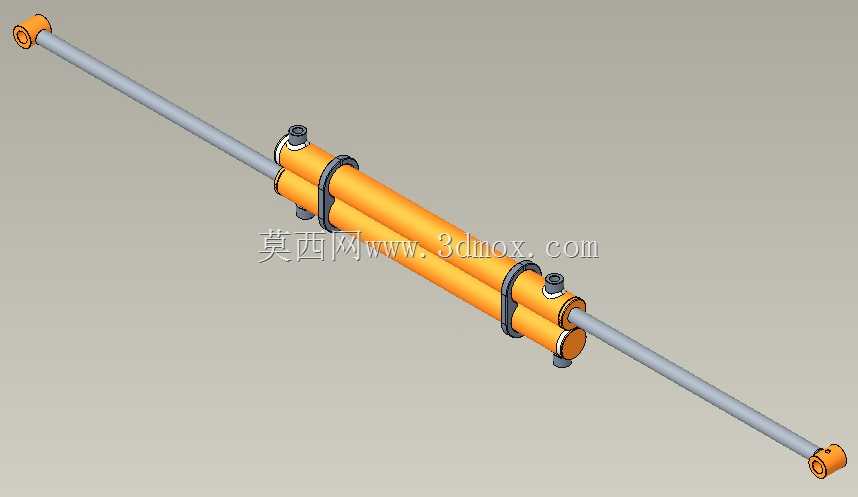

　　相比两套独立气缸的布置方案，不仅减少了安装调试的工作量，还能避免两个独立气缸因为负载差异、气压波动导致的动作不同步问题，提升设备运行的稳定性。建模过程中对焊接处的过渡结构做了细节还原，缸筒表面的安装抱箍、活塞杆的表面粗糙度特征、端部耳环的铰接孔尺寸都按照实际工业元件的通用参数做了匹配，可直接用于设备布局的干涉校验、气路系统的方案模拟，也能作为非标气缸定制设计的结构参考，帮助设计人员快速评估集成式气缸的安装空间与动作范围，减少方案设计阶段的反复调整。
