可拆卸式L型提起合页铰链结构

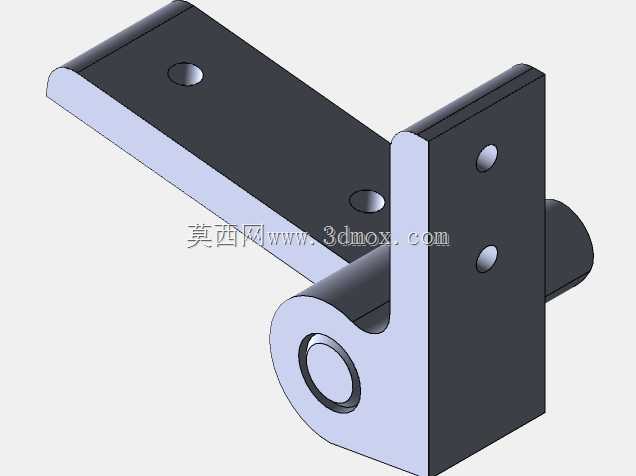

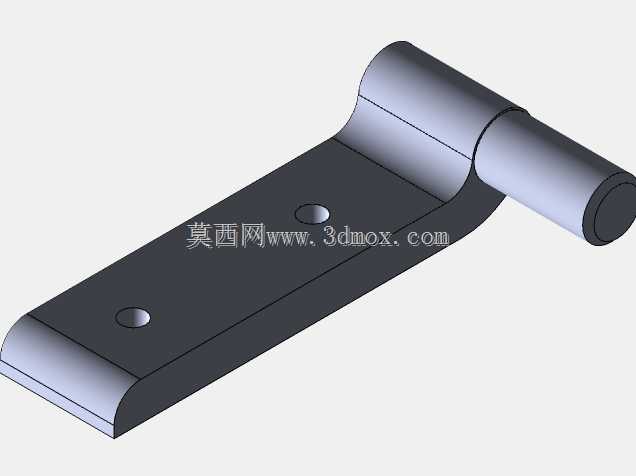

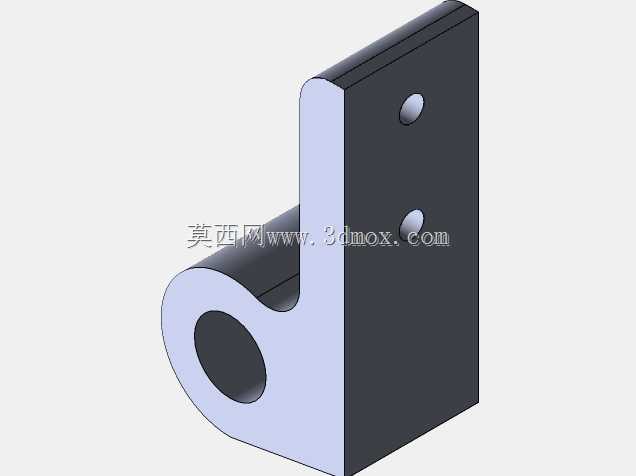

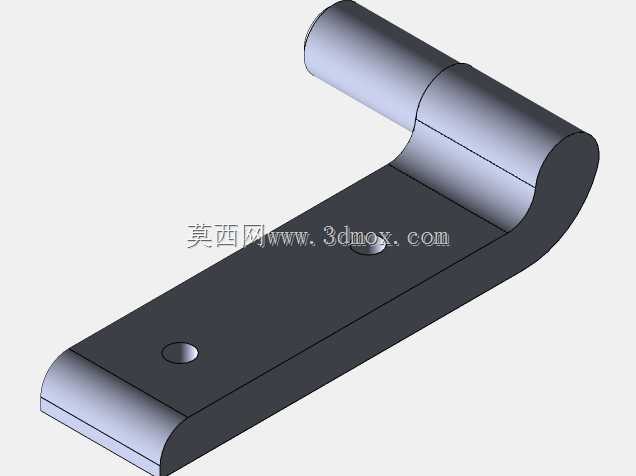

　　这类提起式铰链常应用在需要快速拆卸门板、检修盖板的场景中，比如通讯机柜侧门、小型设备防护舱盖、户外箱体的开合结构上，区别于普通不可脱卸合页，它能在门板开启到特定角度后直接向上提离安装座，无需拧动销轴螺丝就能完成门板拆卸，给设备后期检修、内部元器件更换留出充足操作空间，也能避免狭小空间内门板开合干涉的问题。从结构设计来看，该铰链采用两块L型安装板配合卷边铰接结构，其中一块安装板的卷边为整圆通槽结构，另一块对应位置伸出半圆柱铰接轴，装配时将带轴的板件对准卷边槽竖直放下即可完成铰接配合，不需要额外加装销轴、卡簧等紧固件，减少了装配环节的零件数量，也降低了长期使用后销轴脱落、锈蚀卡死的概率。安装板上的安装孔位做了沉孔设计，

　　装配后螺丝头部不会突出板件表面，既避免螺丝刮蹭经过的线缆、操作人员衣物，也能让门板与安装框架贴合更紧密，减少缝隙带来的防尘防水隐患。设计时需要注意安装边界的预留，竖直安装板的两个安装孔中心距要匹配常用机柜框架的安装孔位标准，水平安装板的两个孔位要对应门板侧边的加强筋位置，避免螺丝锁附后出现门板变形；铰接部位的配合间隙控制在0.1mm到0.2mm之间，既保证开合转动顺畅无卡滞，也不会因为间隙过大导致门板下垂、错位。卷边部位的折弯半径要结合板材厚度设定，通常取板材厚度的1.5倍，避免折弯时出现板材开裂、卷边失圆的问题，同时卷边的轴向长度要足够，保证铰接接触面积充足，承受门板重量时不会出现局部应力集中导致的变形。实际选型应用时，

　　要根据门板的重量、开合频率确认板材厚度，常规1.2mm到2mm厚度的冷轧钢板冲压成型的该类铰链，就能满足大部分小型通讯设备、工控机柜的使用需求，表面做喷塑或者镀锌处理后，能适应户外或者潮湿车间的使用环境，减少锈蚀带来的开合故障。安装时要先固定带卷边槽的安装座在设备框架上，再将带铰接轴的另一块板固定在门板上，调整好位置后将门板对准铰接槽放下即可，后期如果需要拆卸门板，只需要将门板开启到90度左右的位置，向上抬起门板就能直接分离，不需要额外工具，大幅提升了设备维护的效率。
