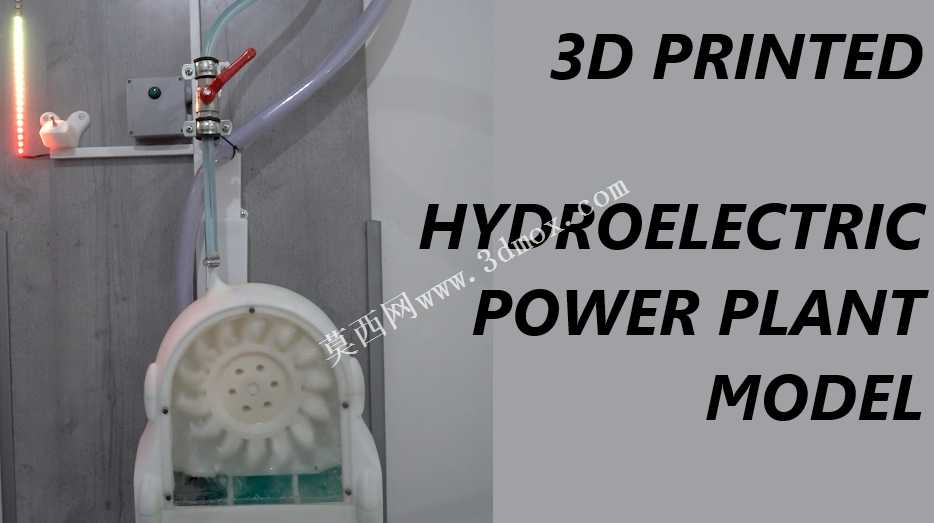

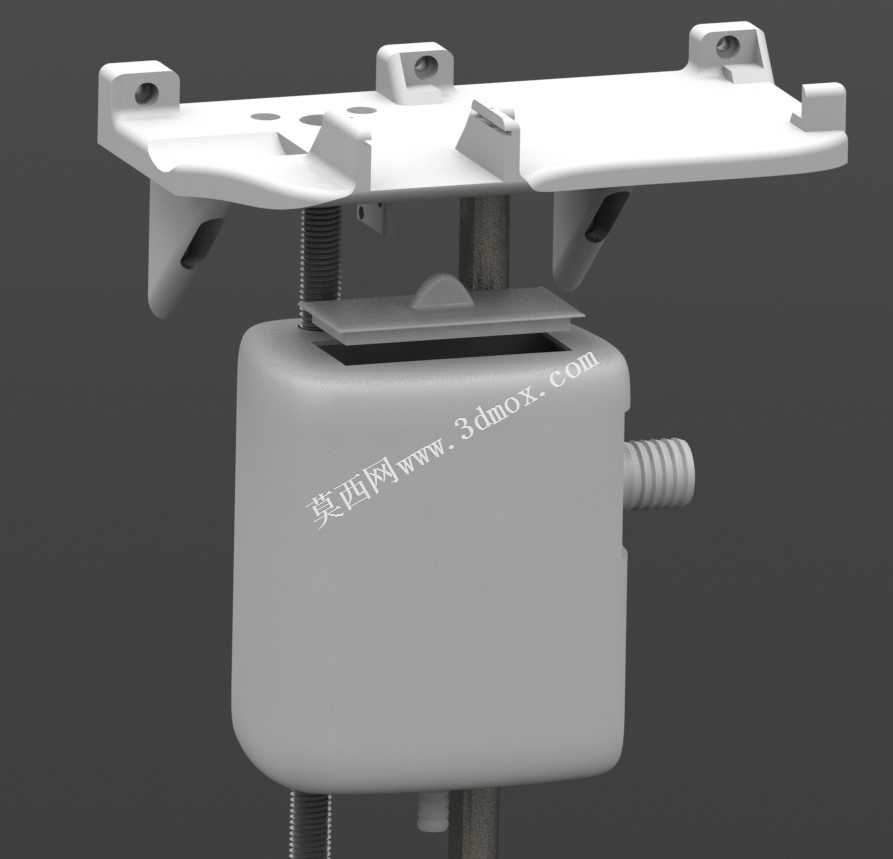

可3D打印冲击式水轮水力发电实验装置

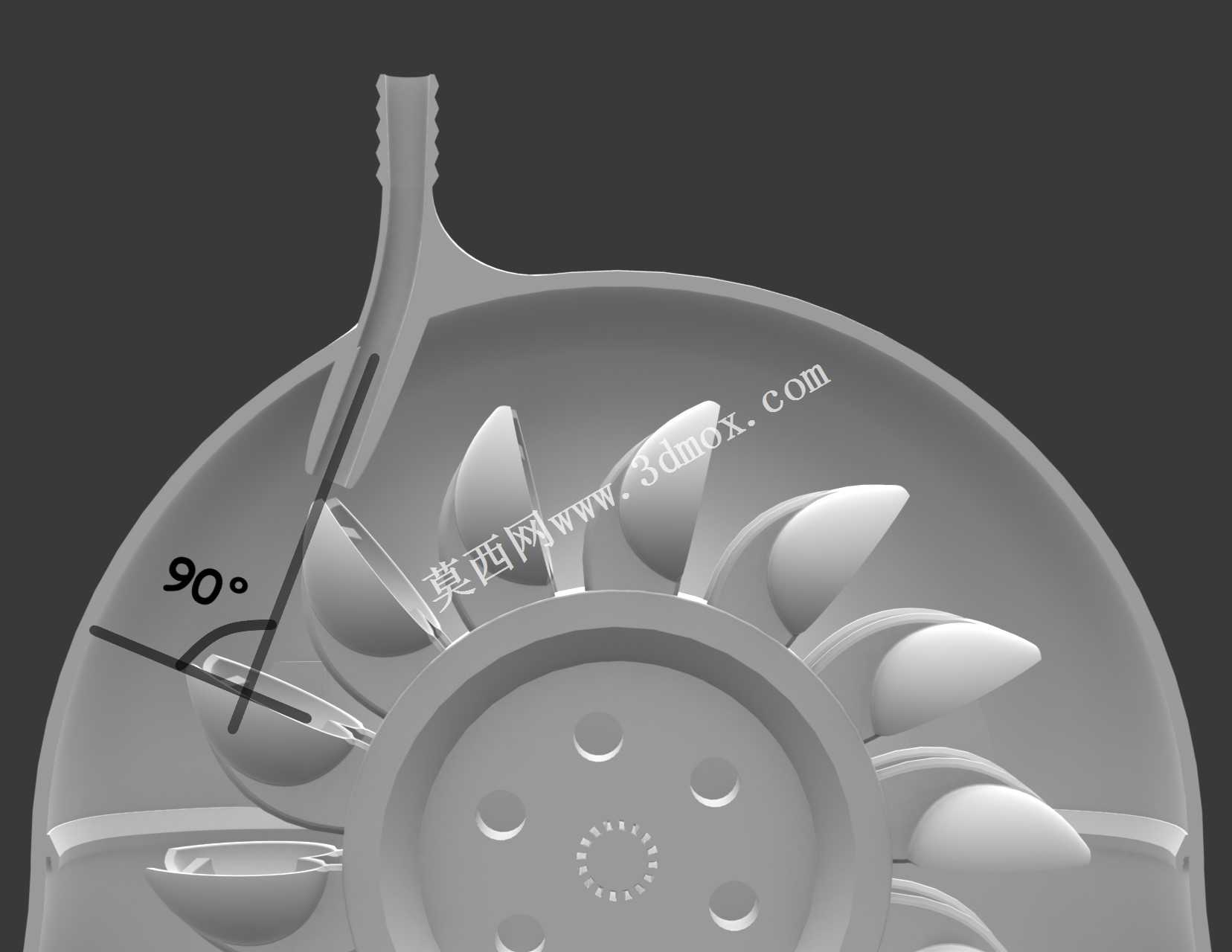

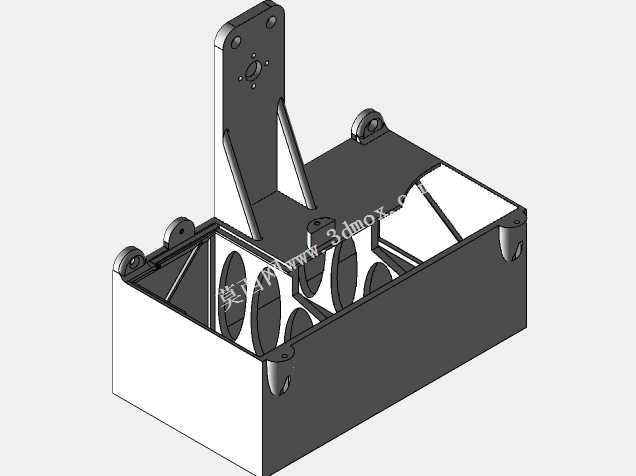

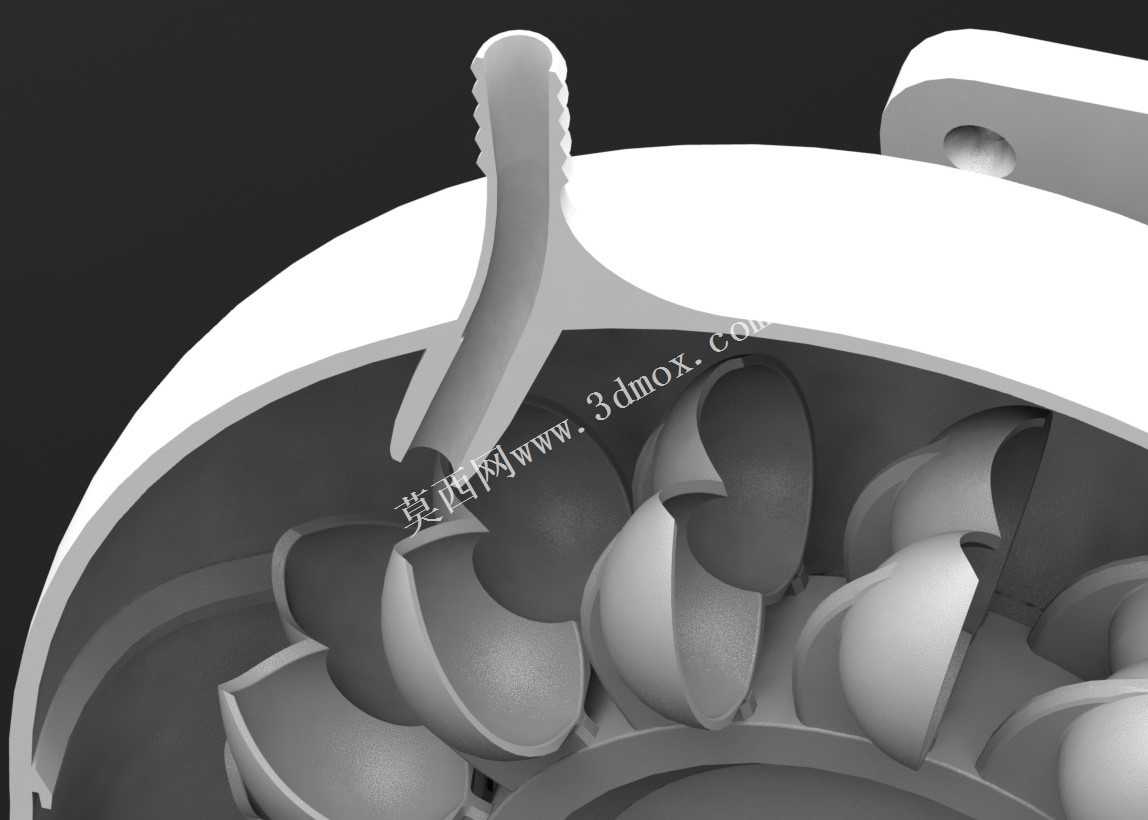

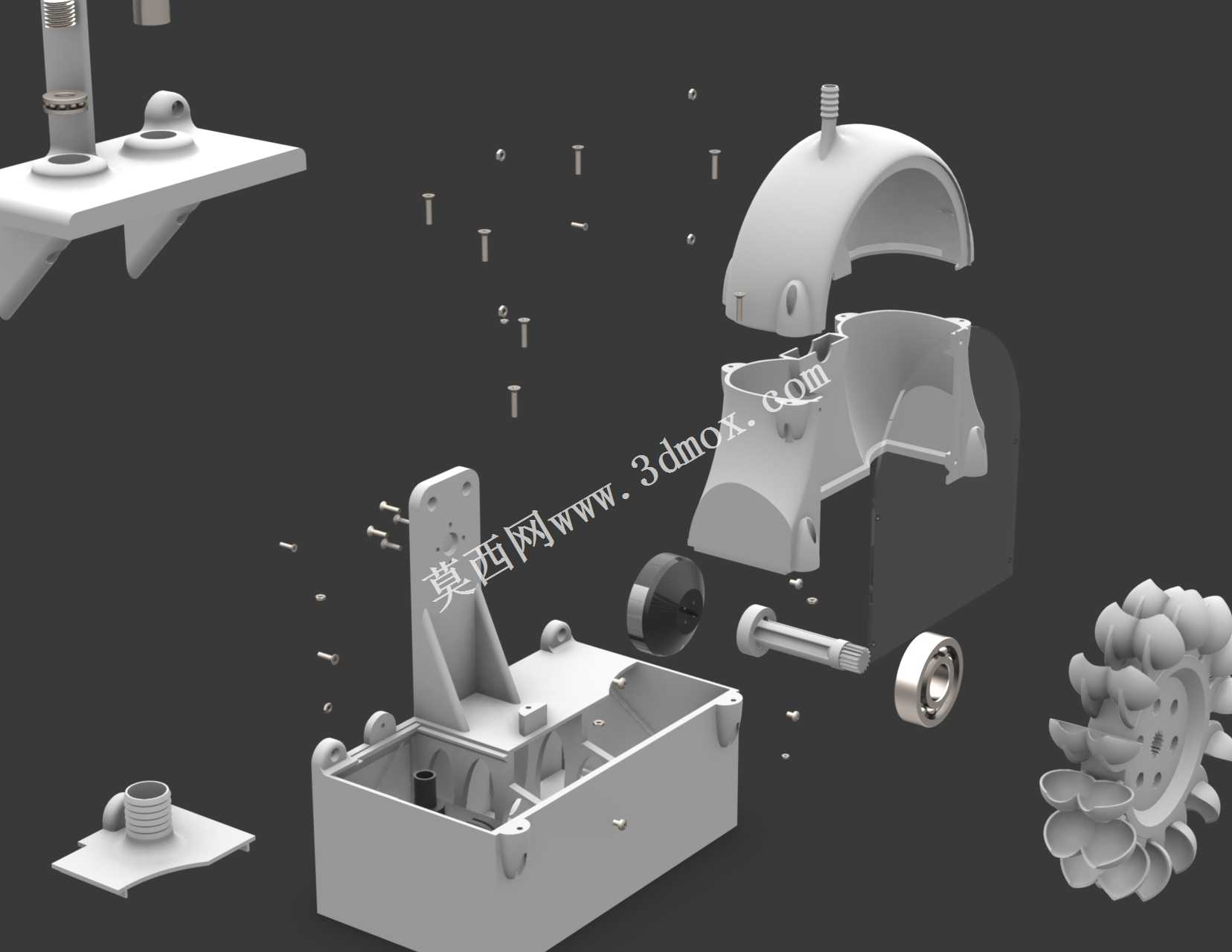

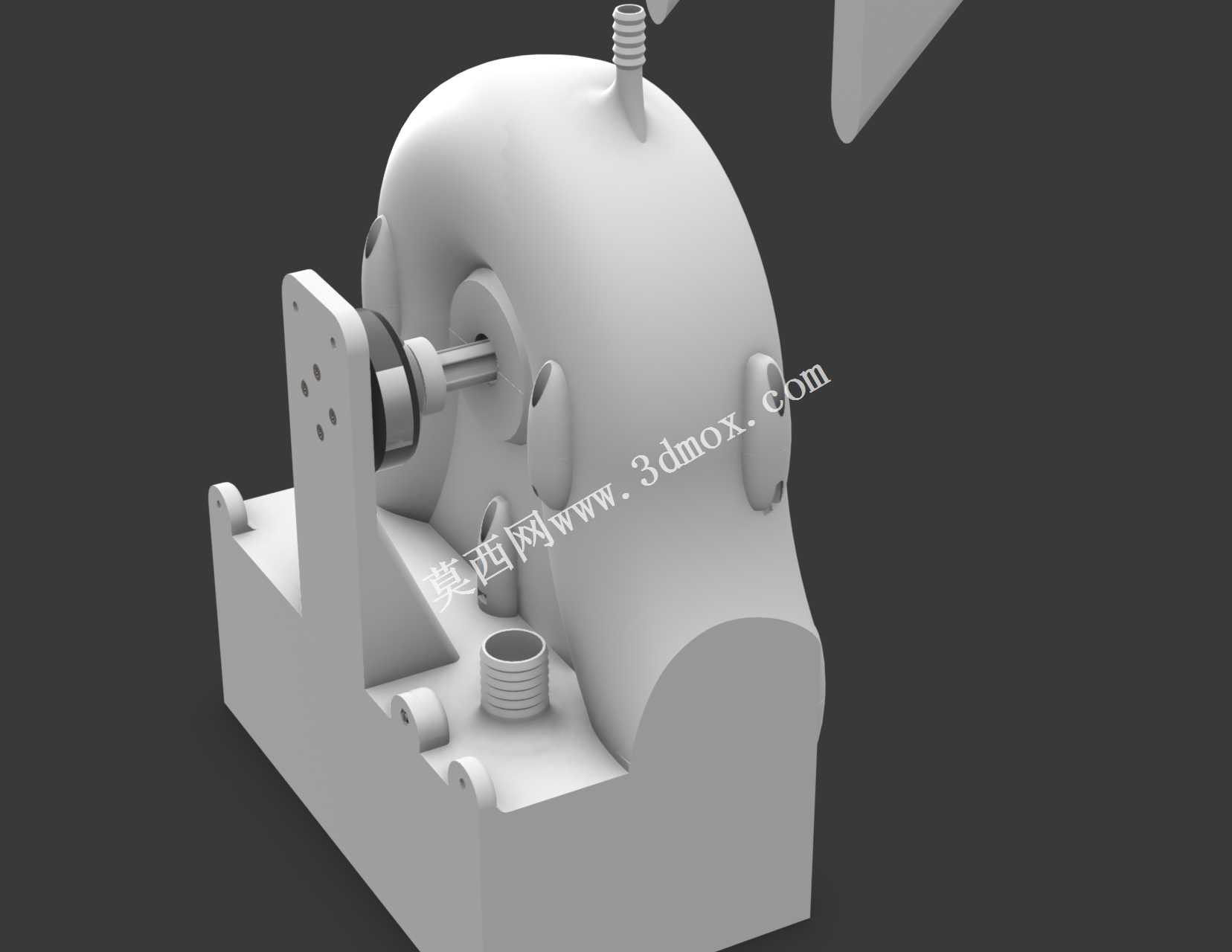

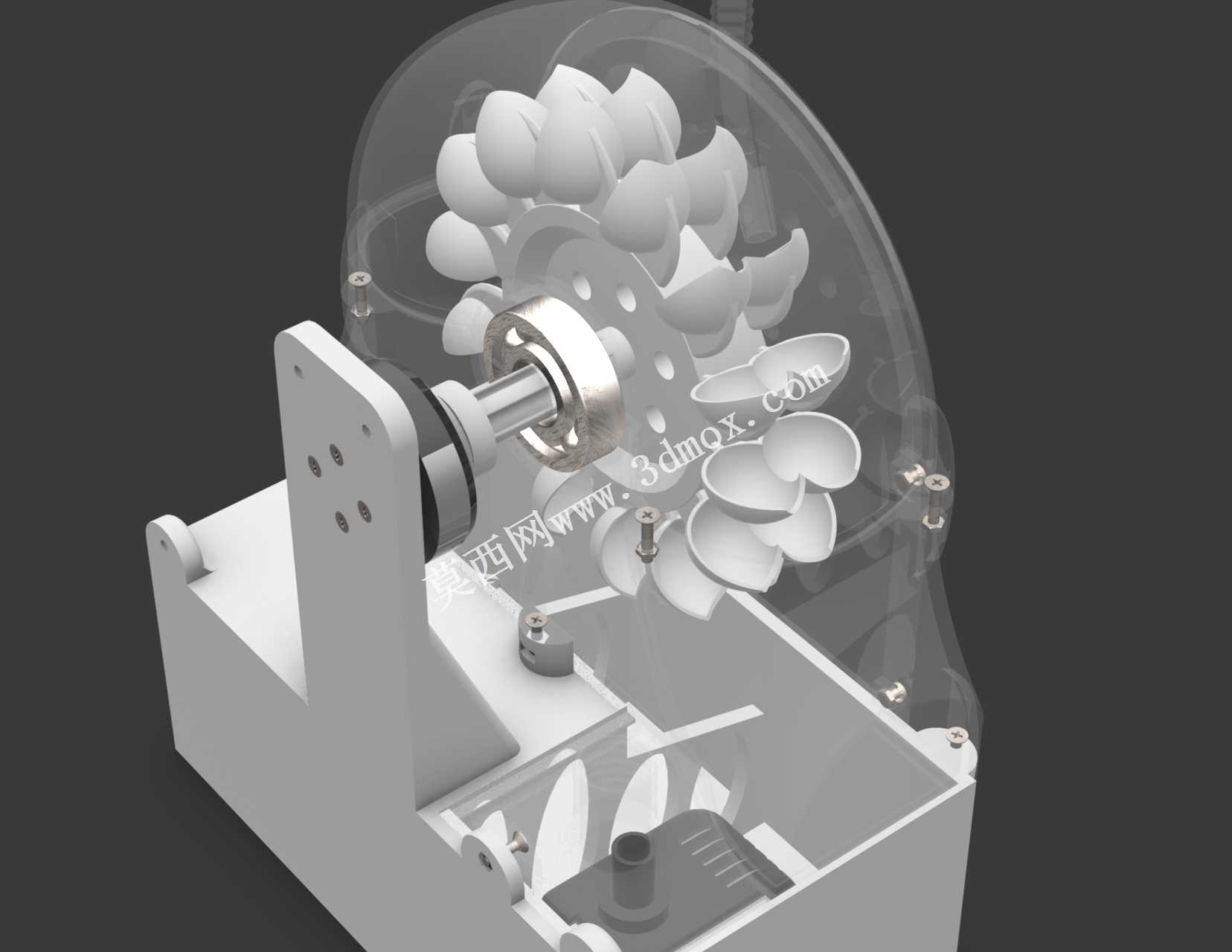

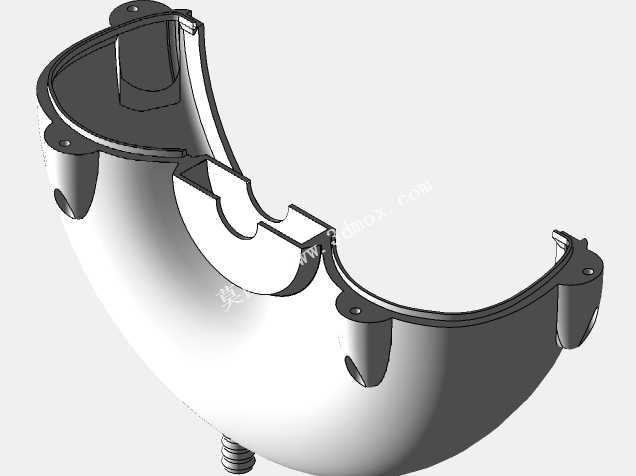

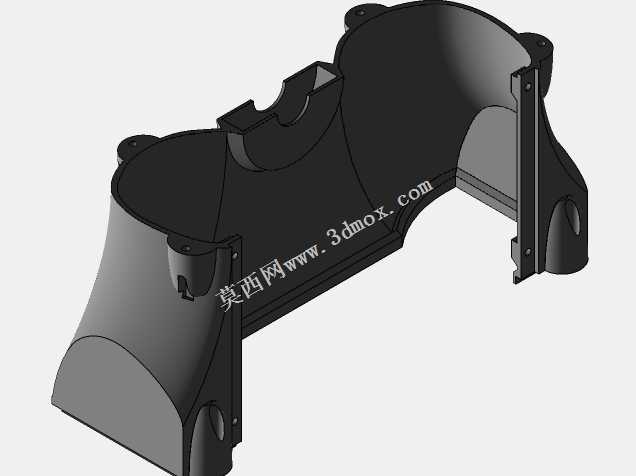

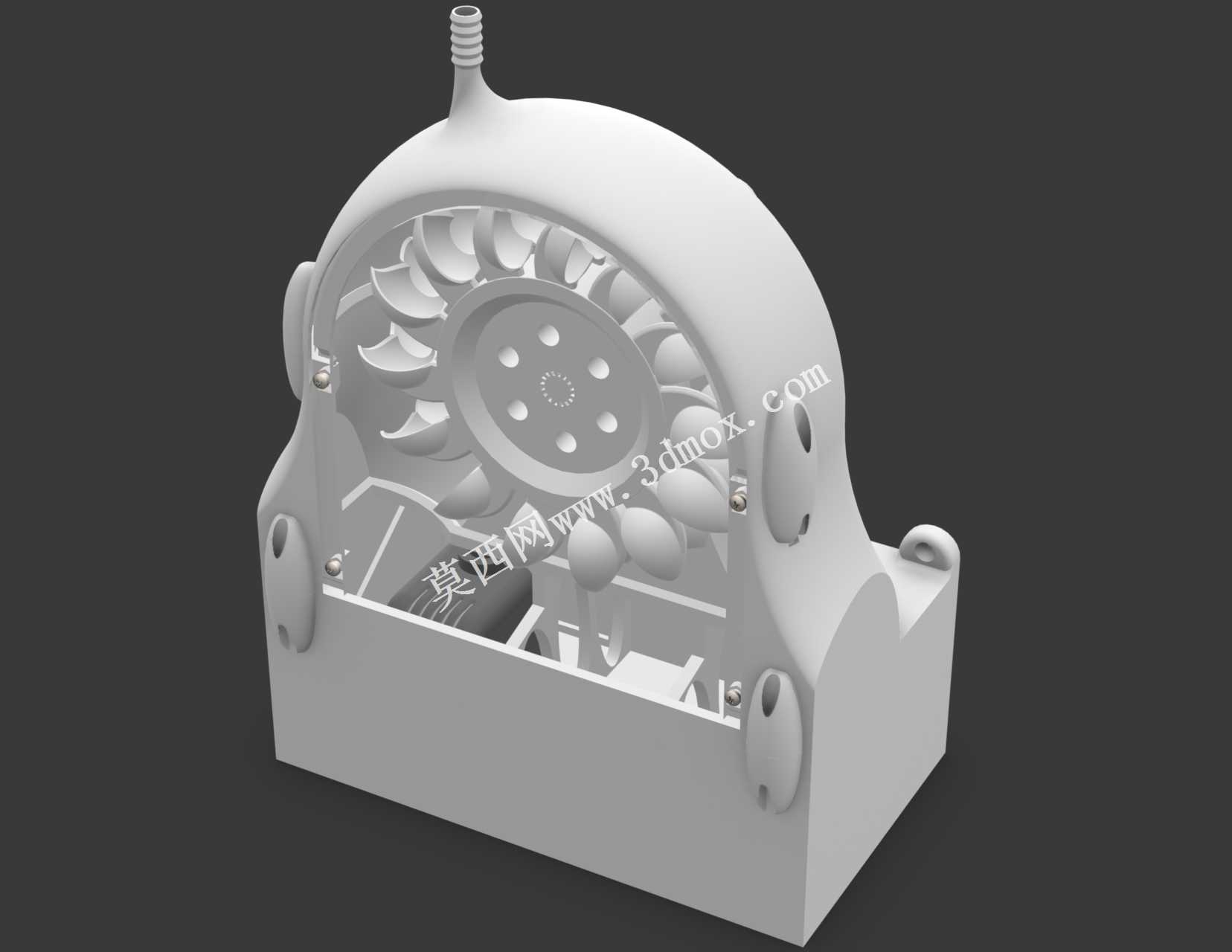

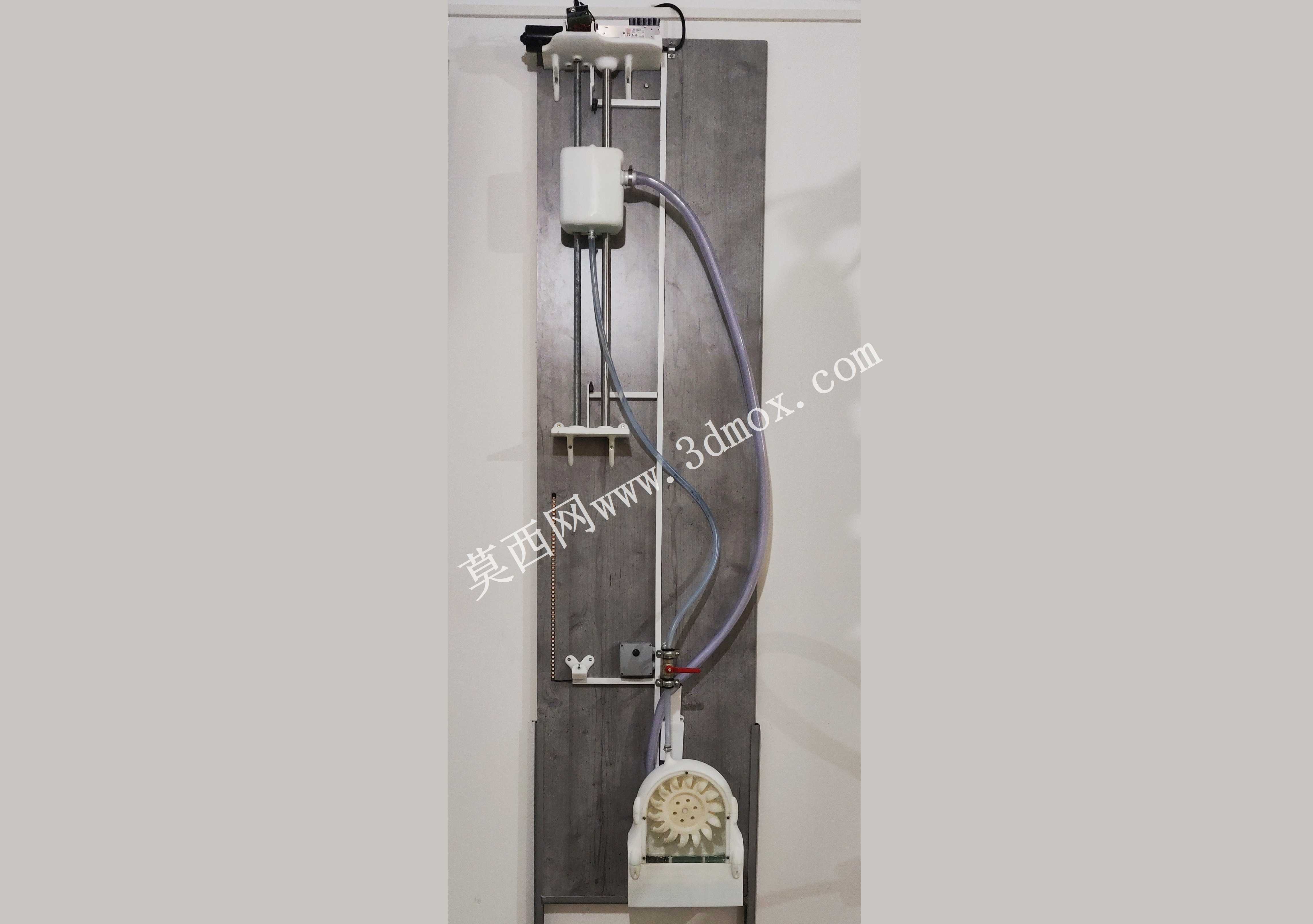

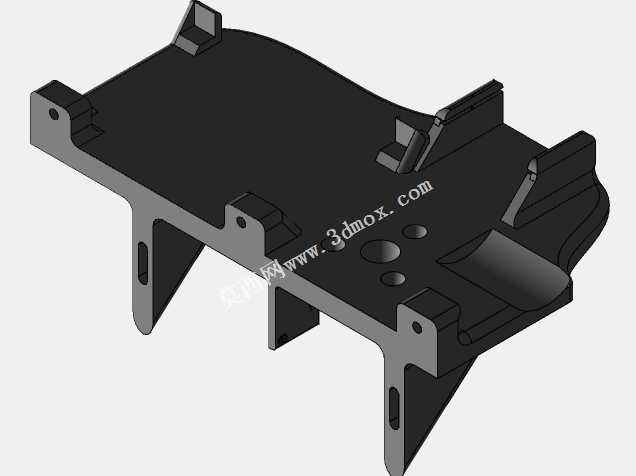

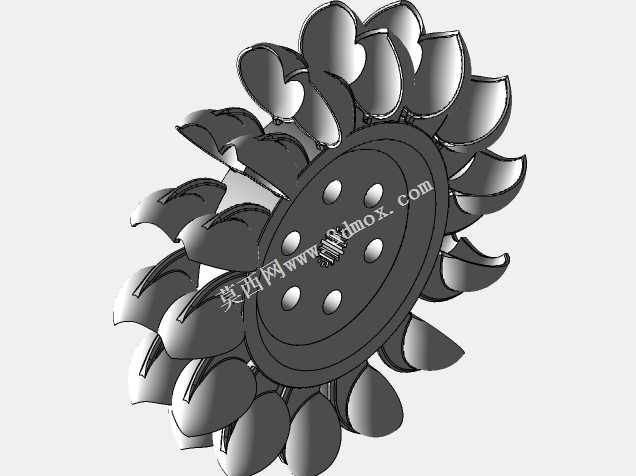

这套可3D打印的水力发电装置，核心采用冲击式水轮结构设计，主要面向中小学物理科普实验、高校能源动力类专业教学演示场景，也可作为创客DIY项目的功能验证载体，能够直观展现水力发电全流程的能量转换逻辑，帮助观察者快速理解水流势能到动能再到电能的转化路径。整套装置采用分体式模块化设计思路，所有零部件均适配FDM3D打印机的成型尺寸要求，无需额外支撑即可完成打印，装配环节仅需配套标准紧固件、轴承与小型无刷直流电机即可完成组装，不需要复杂的定制加工配件，大幅降低了教学装置的制作门槛。装置的进水端设计有快插式管路接口，可直接对接常规家用水龙头或者小型循环水泵的出水端，用户可通过调整进水流量、改变水流冲击水斗的角度，直观观察输出端LED指示灯的亮度变化，直观感知水头高度、水流流量与发电功率之间的对应关系，把抽象的物理公式转化为可直接观察的实验现象。装置的外壳采用上下扣合的分体结构，下半部分为集成安装基座，预留了电机安装位、轴承定位槽、水轮转轴支撑座，所有安装孔位均做了适配打印公差的间隙设计，打印完成后仅需简单去除支撑毛刺即可完成装配，不需要二次打磨修整；上半部分为弧形导流护罩，既可以阻挡水流飞溅，保证实验过程的整洁性，也预留了转轴避让位与指示灯安装孔，兼顾防护功能与展示效果。整套装置组装完成后整体尺寸适配常规教学实验台的摆放空间，进水接口高度匹配常规实验室供水管路的出水高度，不需要额外搭建抬高支架即可完成安装，水轮部分采用勺型冲击式水斗结构，能够最大化承接水流的冲击动能，相比普通叶轮结构能量转换效率更高，在低流量供水条件下也能驱动电机产生足够点亮LED的电能。装置的底座预留了走线槽位，电机输出线路可直接从底座内部引出连接整流模块与指示灯，外部无裸露杂乱线路，整体外观整洁规整，既适合课堂上的分组实验操作，也可作为科普展厅的互动展示展品，观众可自行调整水阀大小观察发电效果变化，具备极强的互动性与科普价值。
