川崎KXF250越野摩托后减震器结构

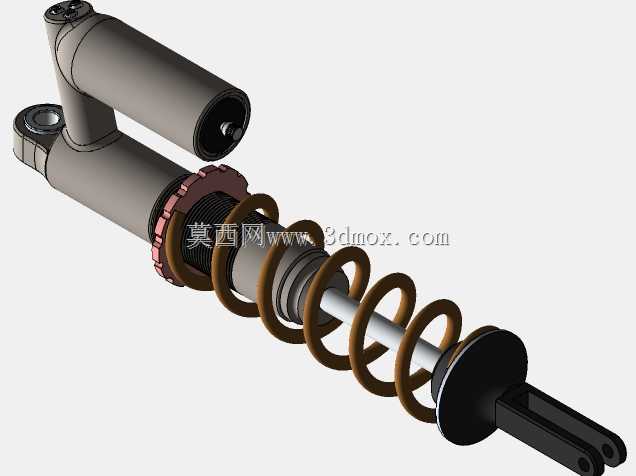

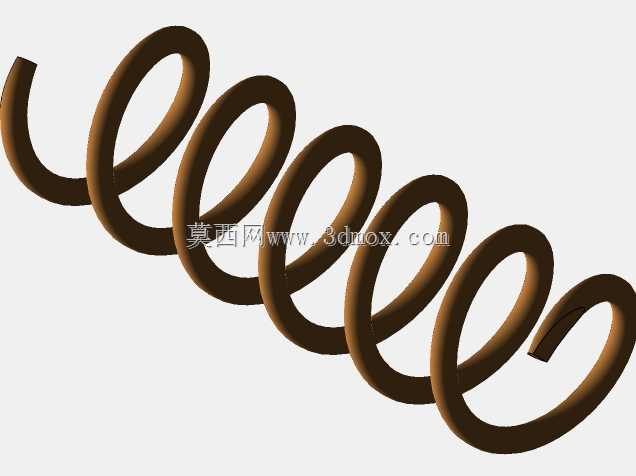

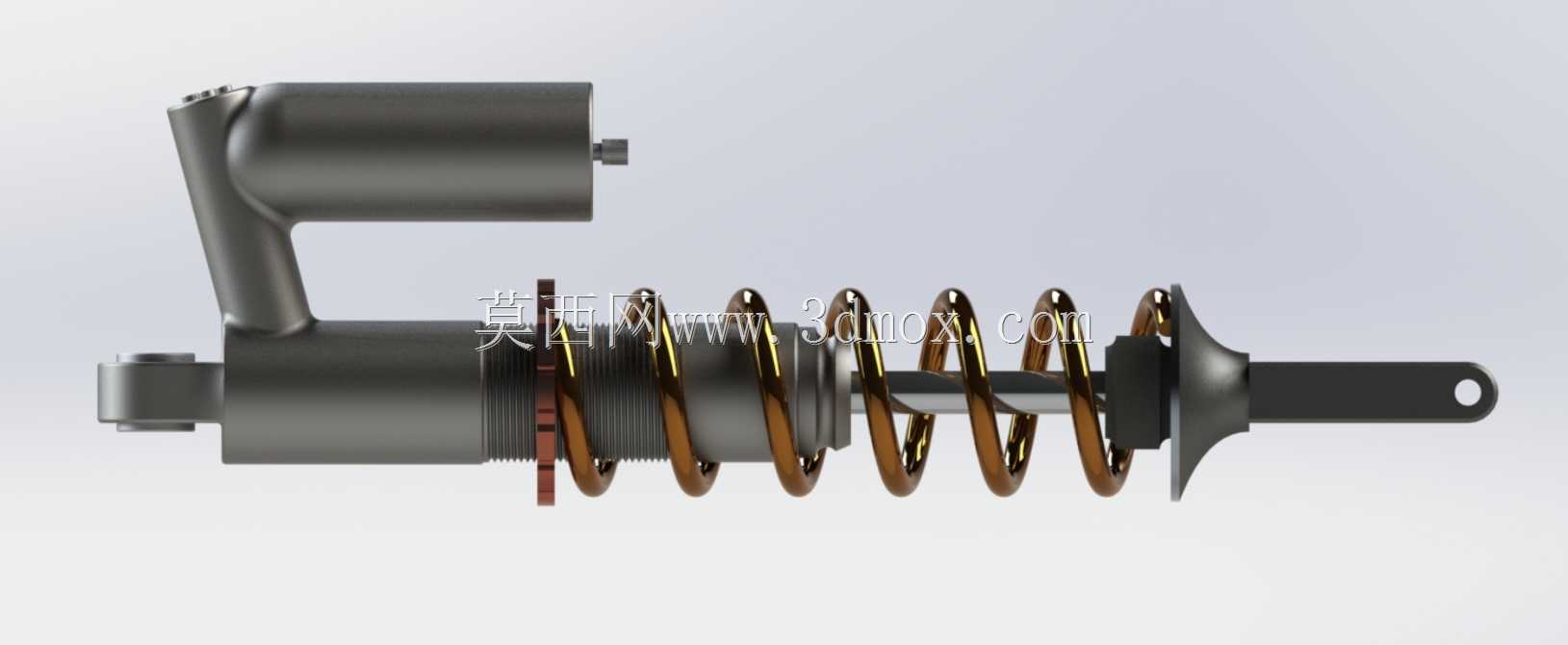

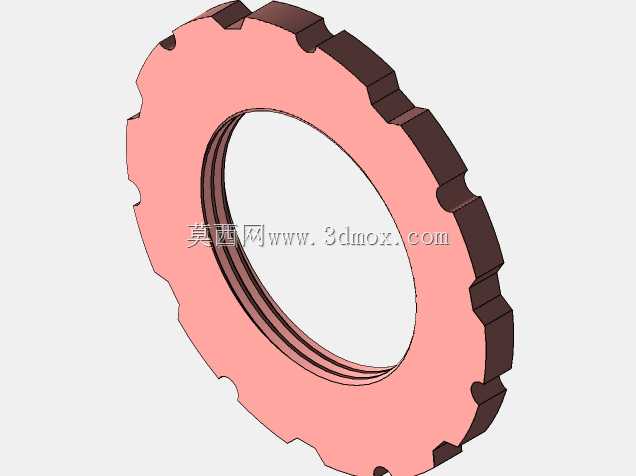

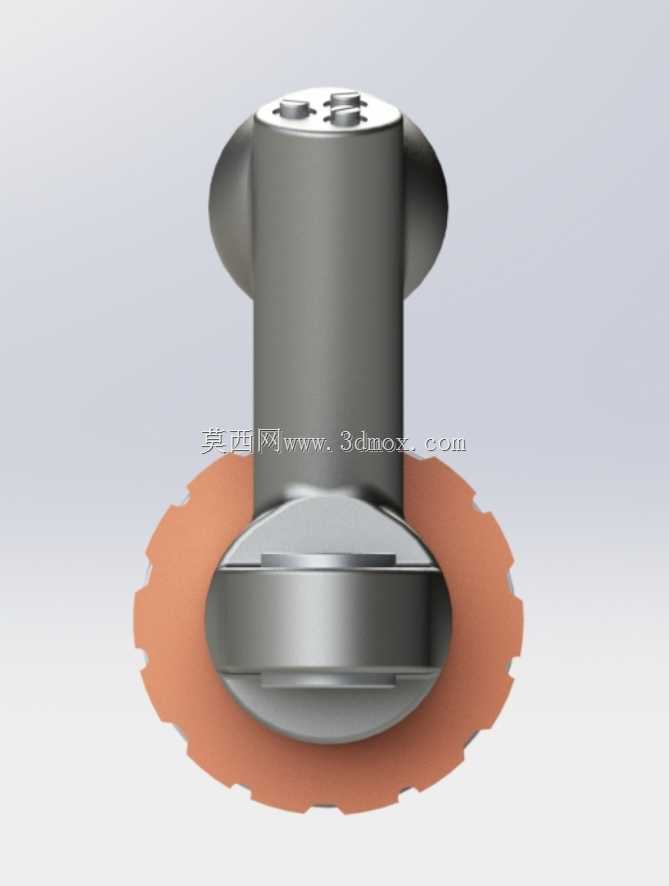

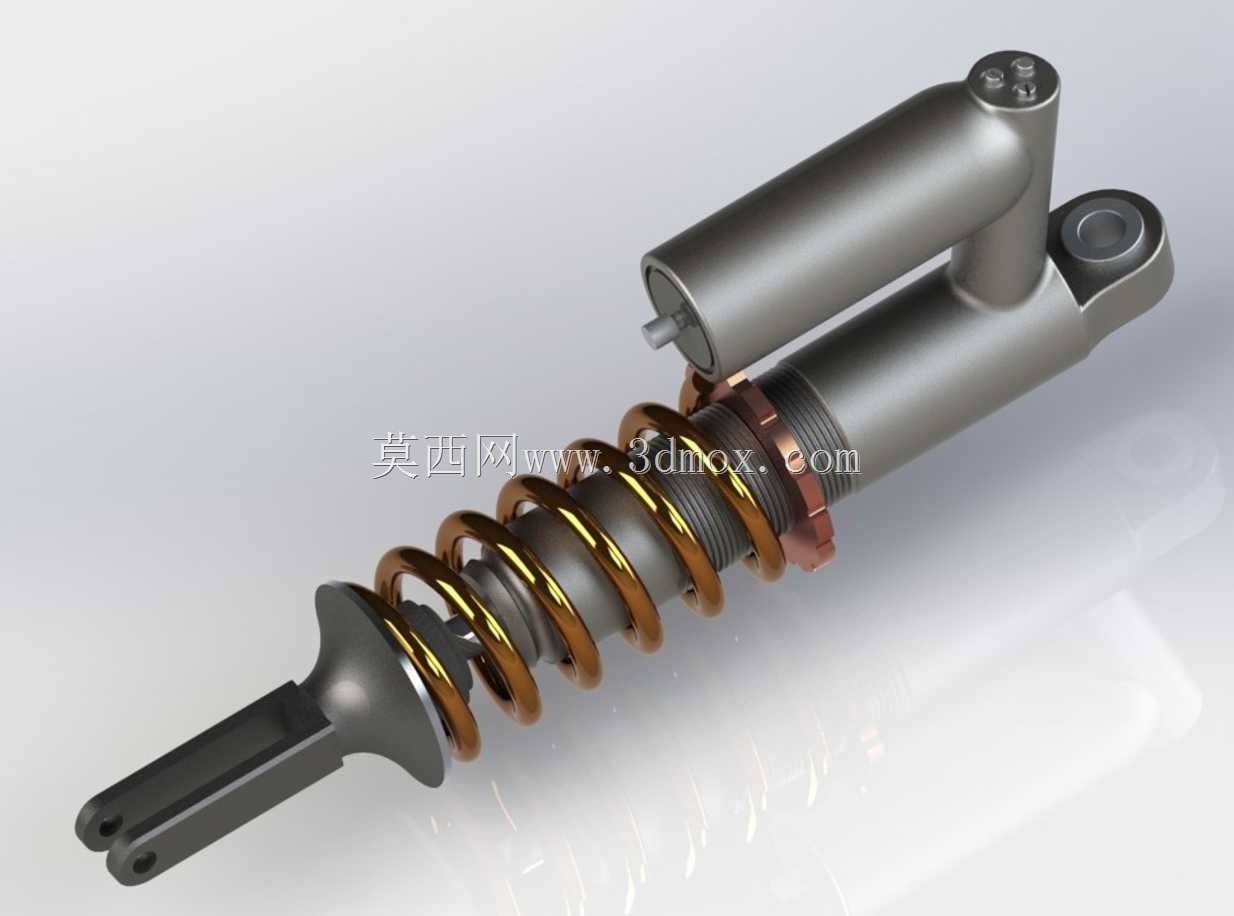

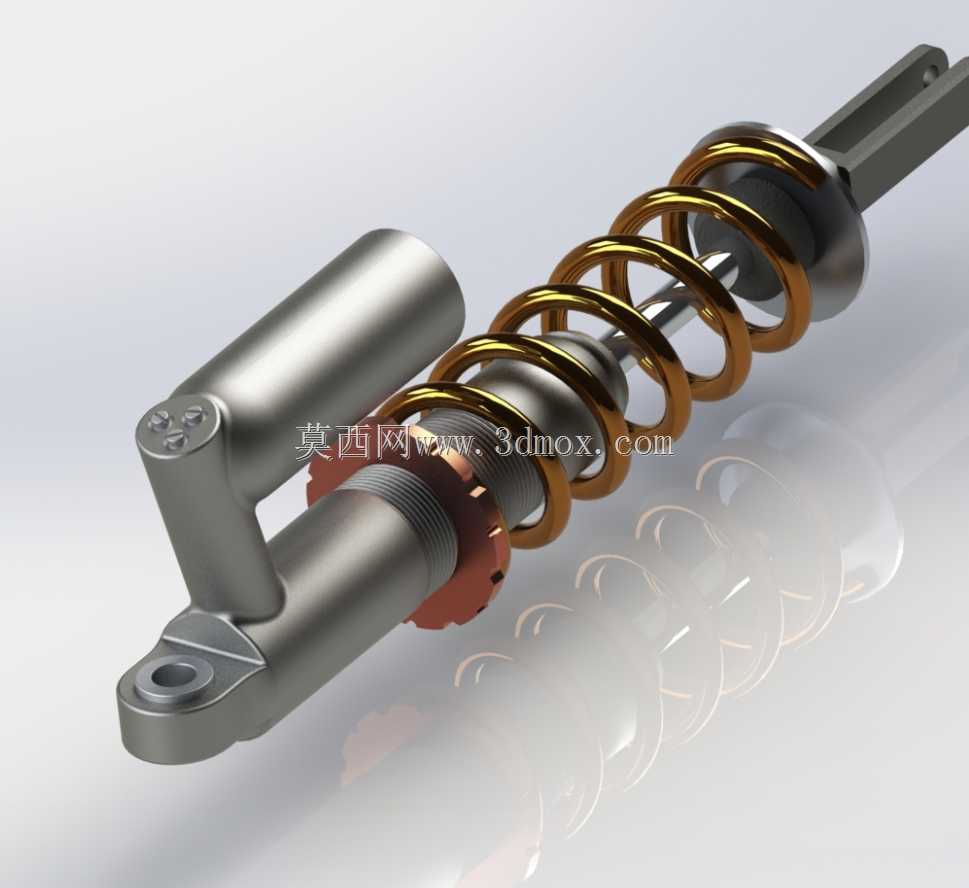

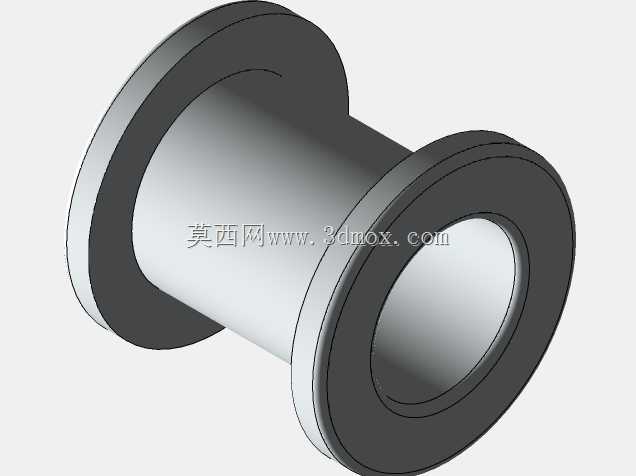

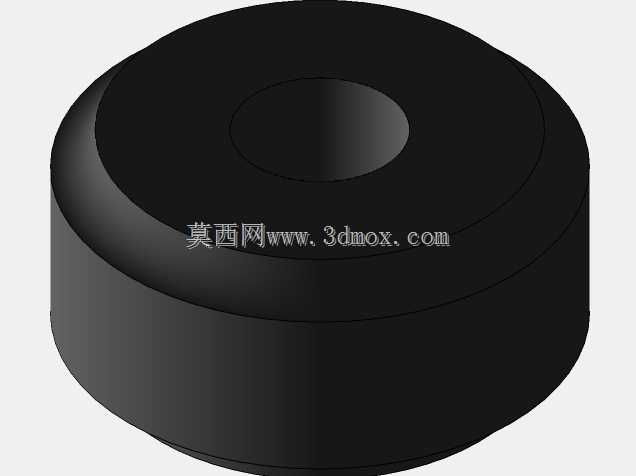

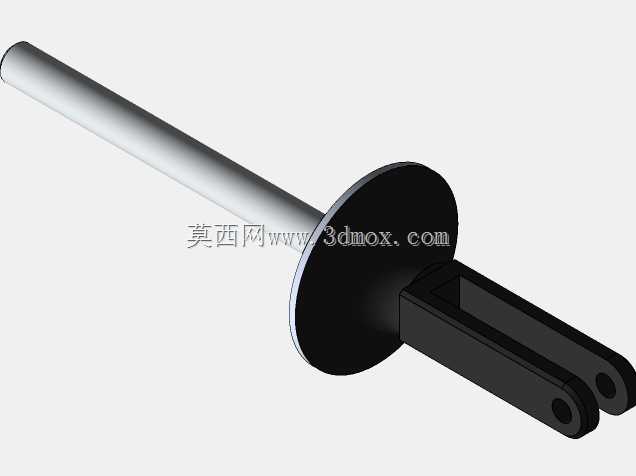

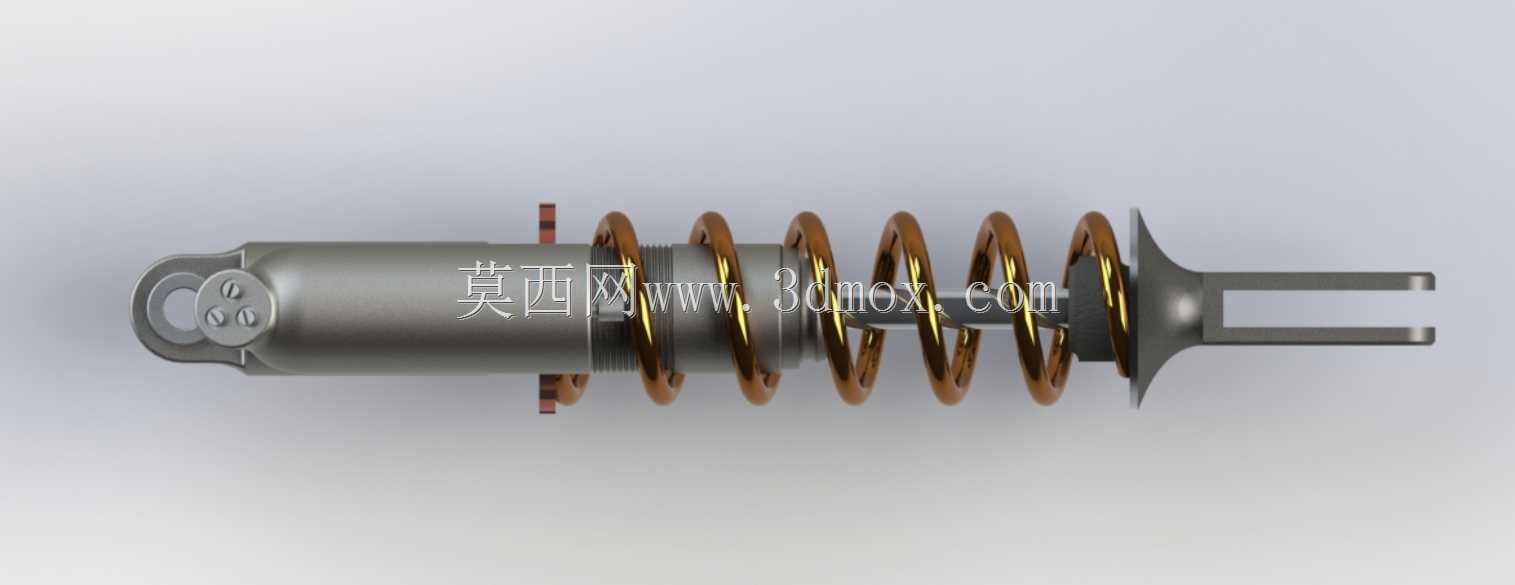

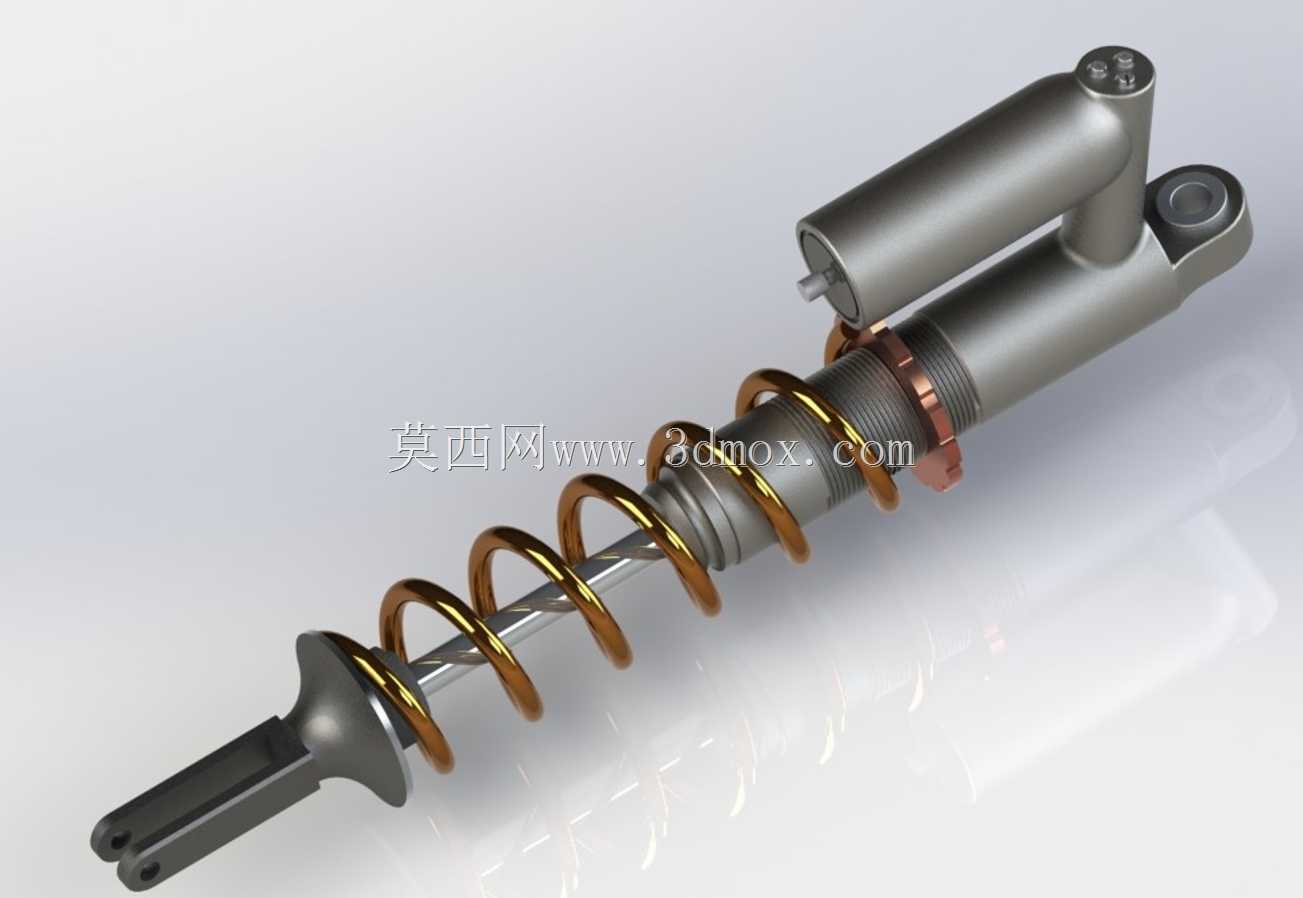

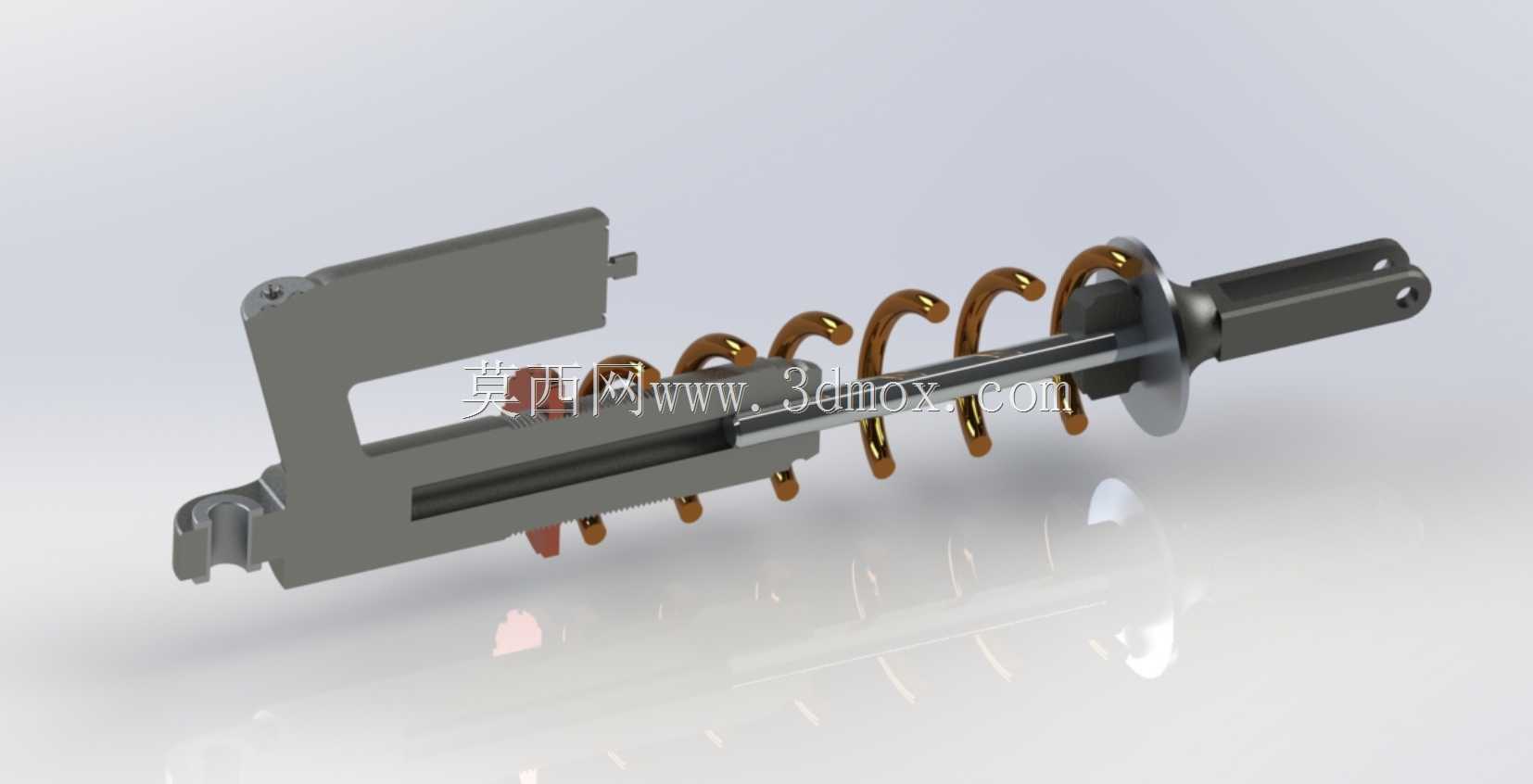

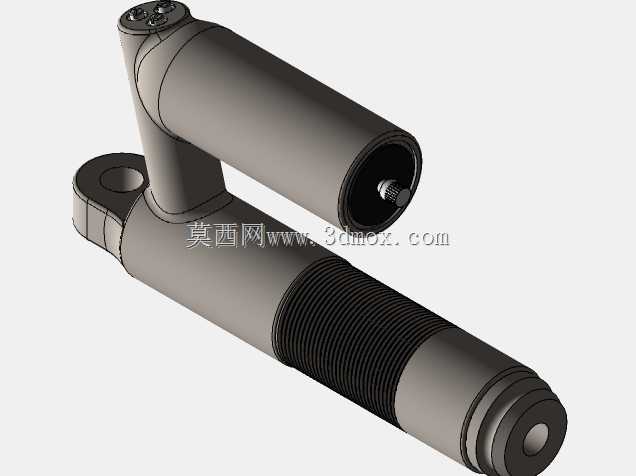

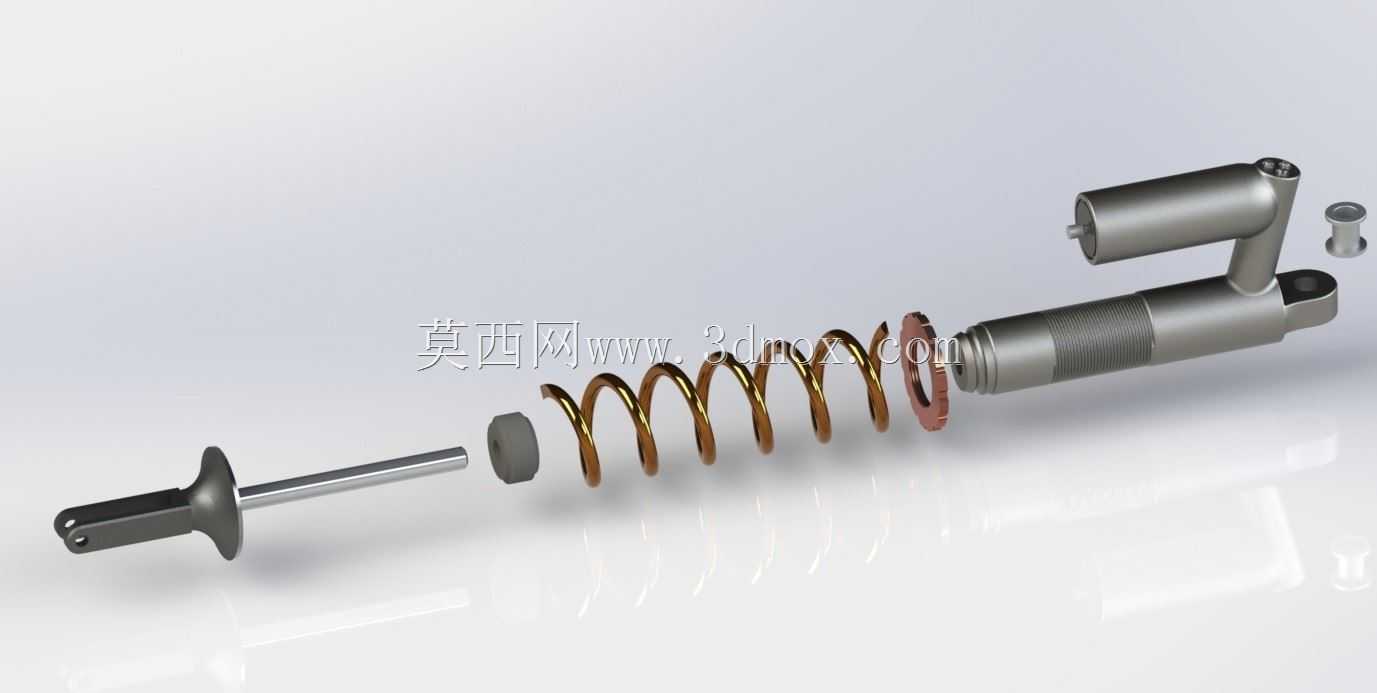

这款后减震器适配川崎KXF250系列越野摩托车，是越野行驶过程中承接后轮跳动冲击、保障车架行驶稳定性的核心悬架部件，在非铺装路面的飞跳、颠簸冲击工况下，能够将路面传递的瞬时大载荷通过多级阻尼结构逐步耗散，避免刚性冲击直接传递至车架与骑乘人员，同时维持后轮与地面的贴合度，保障越野过程中的抓地力与操控循迹性。从结构设计来看，整套部件拆分包含螺旋弹簧、活塞杆、减震器主体、防撞块、锁紧螺母、连接套筒几个核心单元，其中外置的储气筒结构是为了应对越野场景下高频大行程压缩带来的阻尼油升温问题，通过气室分离结构避免阻尼油发泡失效，保证连续冲击下的阻尼稳定性。螺旋弹簧采用变螺距设计？不对，从模型呈现的结构看，弹簧等径等距搭配端部并圈磨平处理，安装时上下端分别抵靠在减震筒的弹簧座与活塞杆端部的托盘上，预紧力可通过锁紧螺母调整，适配不同体重骑乘者与不同赛道的阻尼需求。活塞杆表面做了硬质氧化处理，配合内部的油封结构，能够抵御泥沙飞溅带来的磨粒磨损，这也是越野场景下减震器设计的核心考量点——毕竟林道、场地赛中泥沙、碎石的击打剐蹭是常态，活塞杆的表面硬度与密封可靠性直接决定部件使用寿命。安装边界上，上下两端的连接衬套中心距在全伸长状态下匹配KXF250后摇臂与车架安装点的设计间距，最大压缩行程预留了足够的缓冲余量，端部的防撞块采用聚氨酯材质，在弹簧完全压缩前率先接触限位，避免金属部件硬碰撞产生结构损伤。连接套筒采用带橡胶衬套的铰接结构，能够抵消后轮摆动带来的横向错位应力，避免安装点出现应力集中断裂。设计过程中需要重点匹配弹簧刚度与阻尼阀系的匹配关系，弹簧刚度既要支撑整车与骑乘者的静态载荷，又要在大冲击下提供足够的回弹阻力，而阻尼阀的压缩、回弹阻尼力需要分别调校，压缩段阻尼偏小以快速吸收冲击，回弹段阻尼偏大以拉住弹簧避免多余弹跳，这也是越野减震与普通街车减震的核心差异。整套结构的三维建模完整还原了各零件的装配关系，从弹簧的旋向、活塞杆的台阶结构到锁紧螺母的螺纹细节、外置气室的连接管路都做了还原，能够直接用于悬架匹配校核、改装件开发的结构参考，也可作为摩托车悬架结构教学的演示模型，帮助设计人员理解越野后减的布局逻辑与零件配合公差要求。在实际选型匹配中，这类单筒外置气室的后减震结构也常被移植到同级别越野车型的改装升级中，安装时需要核对上下连接点的孔径、安装位宽度以及最大/最小长度，避免出现行程干涉或者安装角度偏差导致的偏磨问题。
