带完整润滑结构的拖拉机配套叉车属具

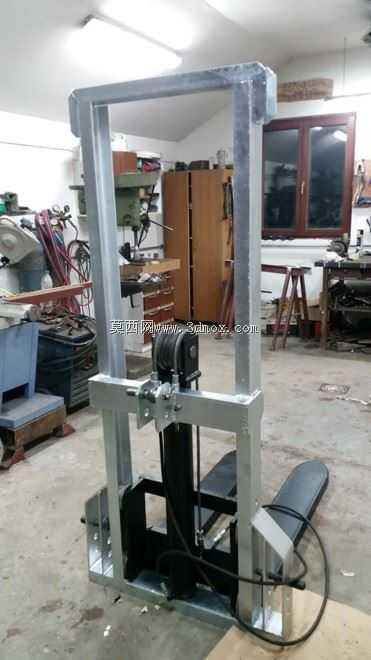

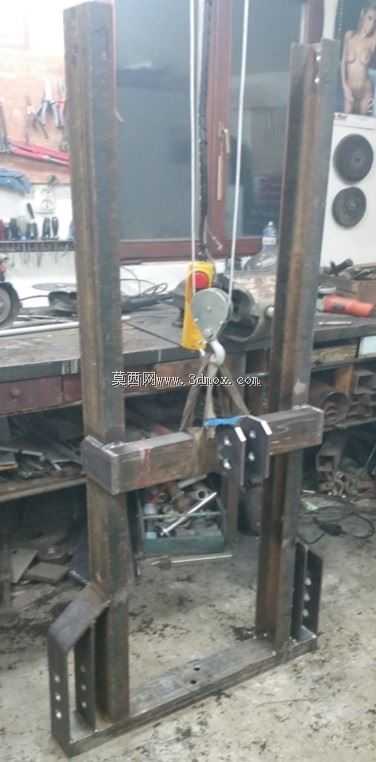

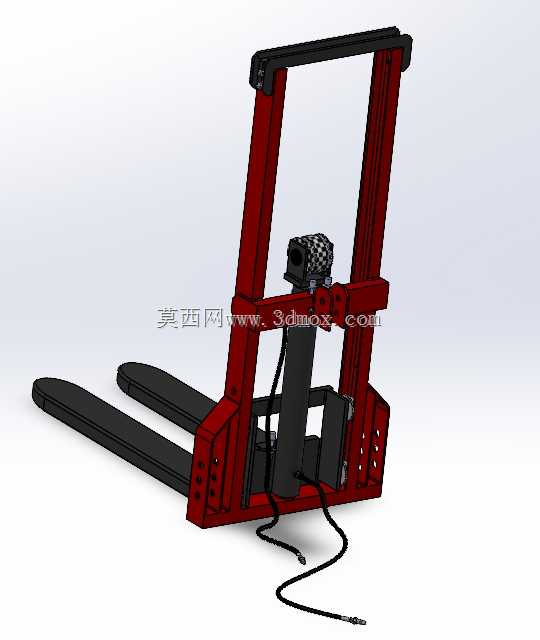

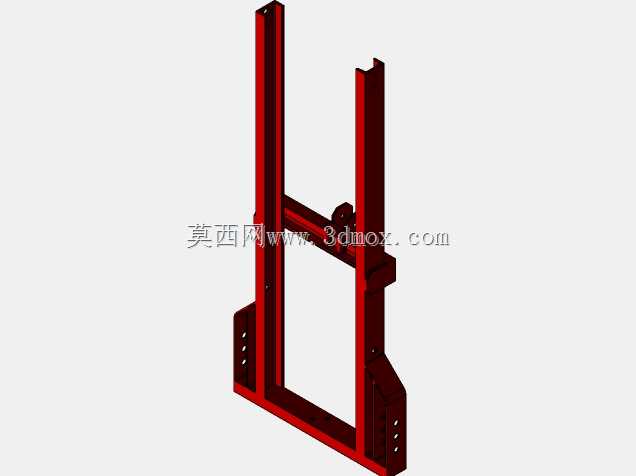

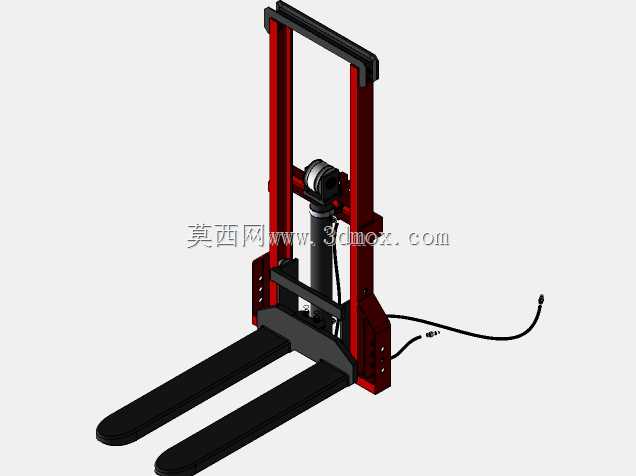

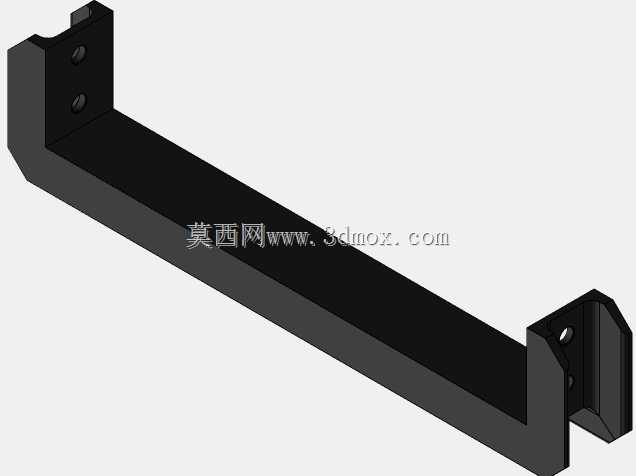

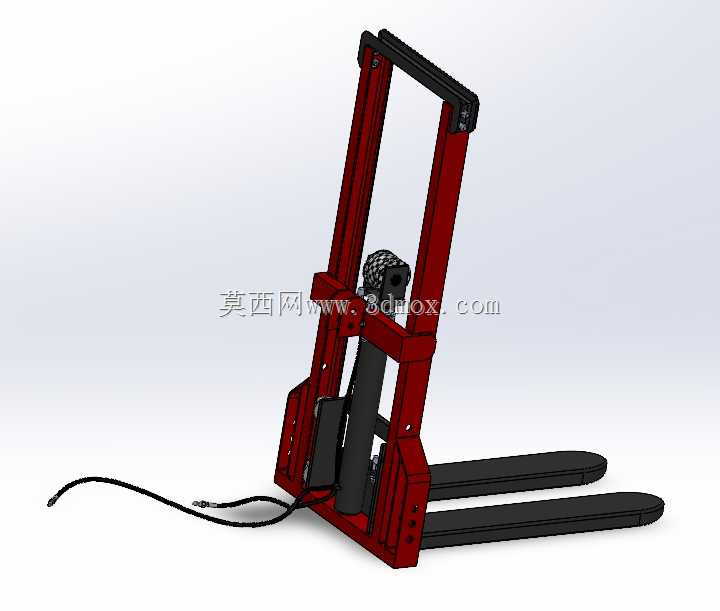

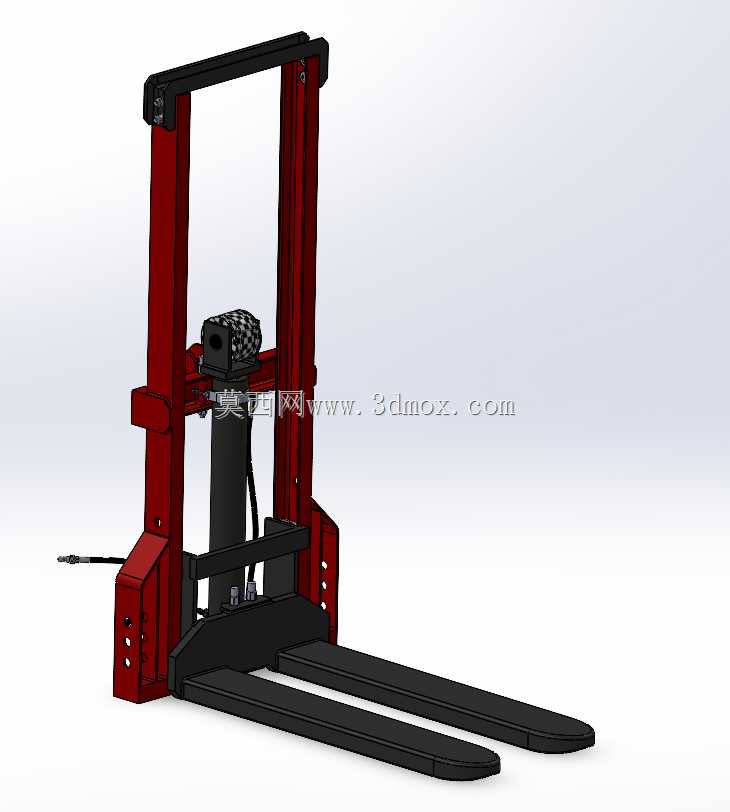

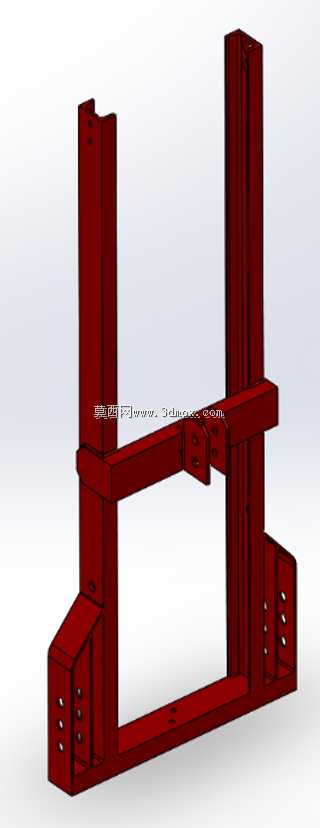

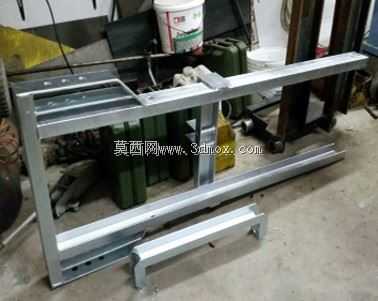

　　该属具主要适配农用拖拉机前端挂载使用，面向乡村农资转运、小型建材堆场装卸、田间农产品短距离移位等场景，解决普通农用机械缺乏起重装卸能力的痛点，无需额外配置专用叉车即可完成2吨级以上重物的举升堆垛作业，适配非硬化场地的作业需求，弥补了常规工业叉车在松软地面通过性不足的问题。整套结构采用双立柱门架作为承载主体，立柱选用矩形型钢焊接成型，内部设置导向滑槽约束叉架的升降轨迹，避免举升过程中出现侧向偏移，门架底部设置挂载连接座，可直接与拖拉机前端的液压输出接口、挂载支架匹配，无需对拖拉机本体做大规模改装，安装时仅需对齐连接孔位、锁紧固定螺栓、接入液压油管即可完成部署，整体安装边界宽度控制在1.2米以内，高度在最低位时不遮挡驾驶员前方作业视野。

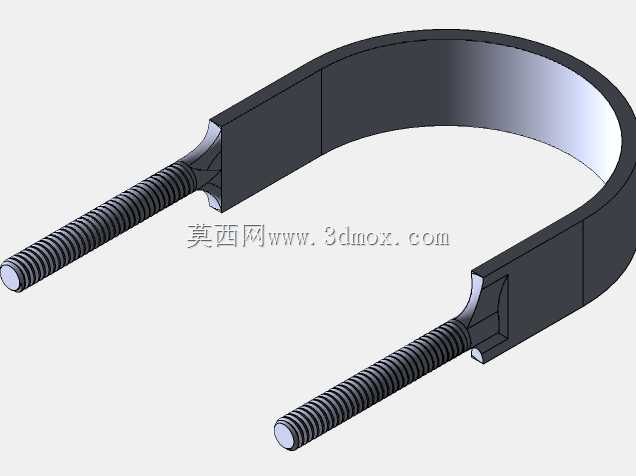

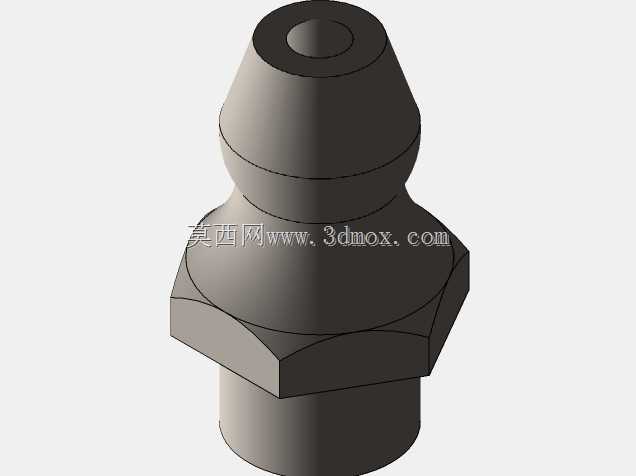

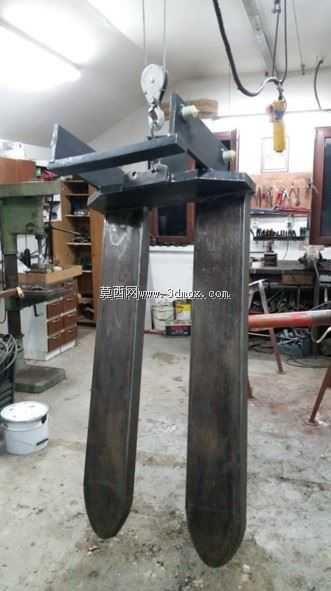

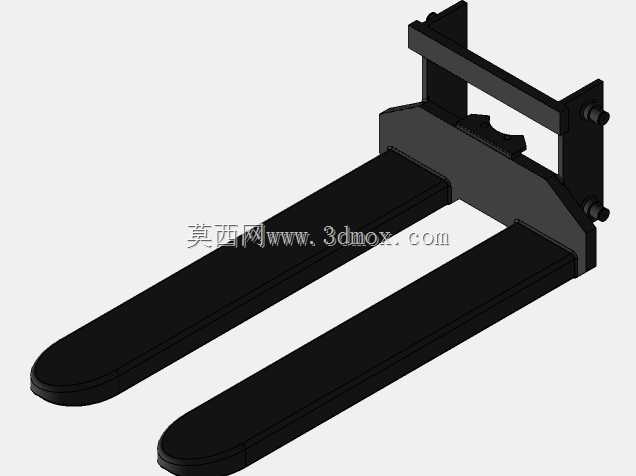

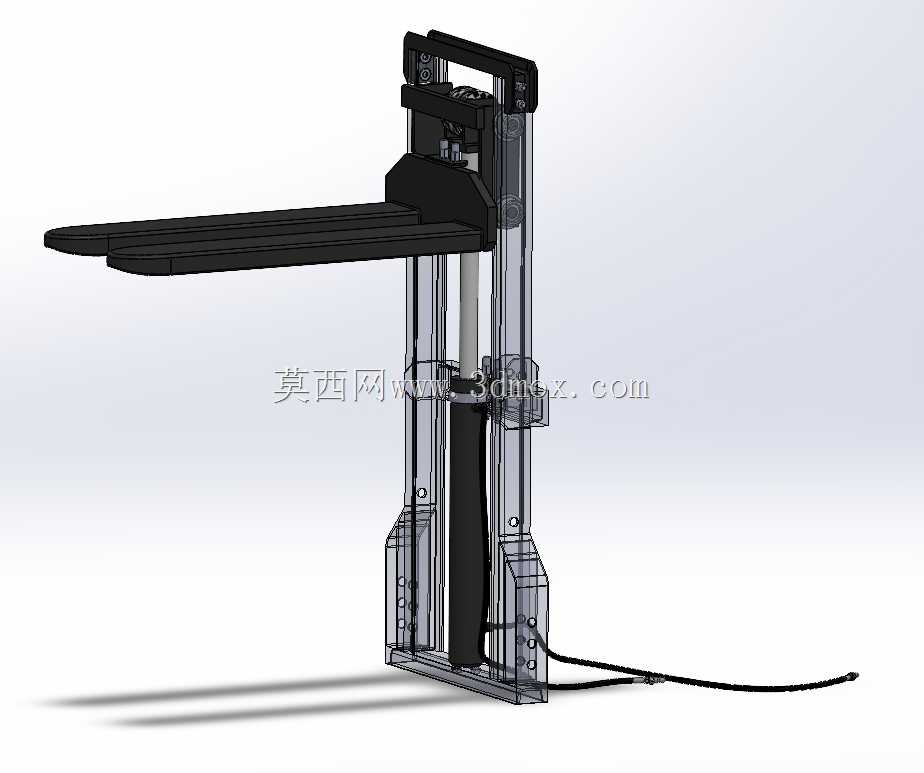

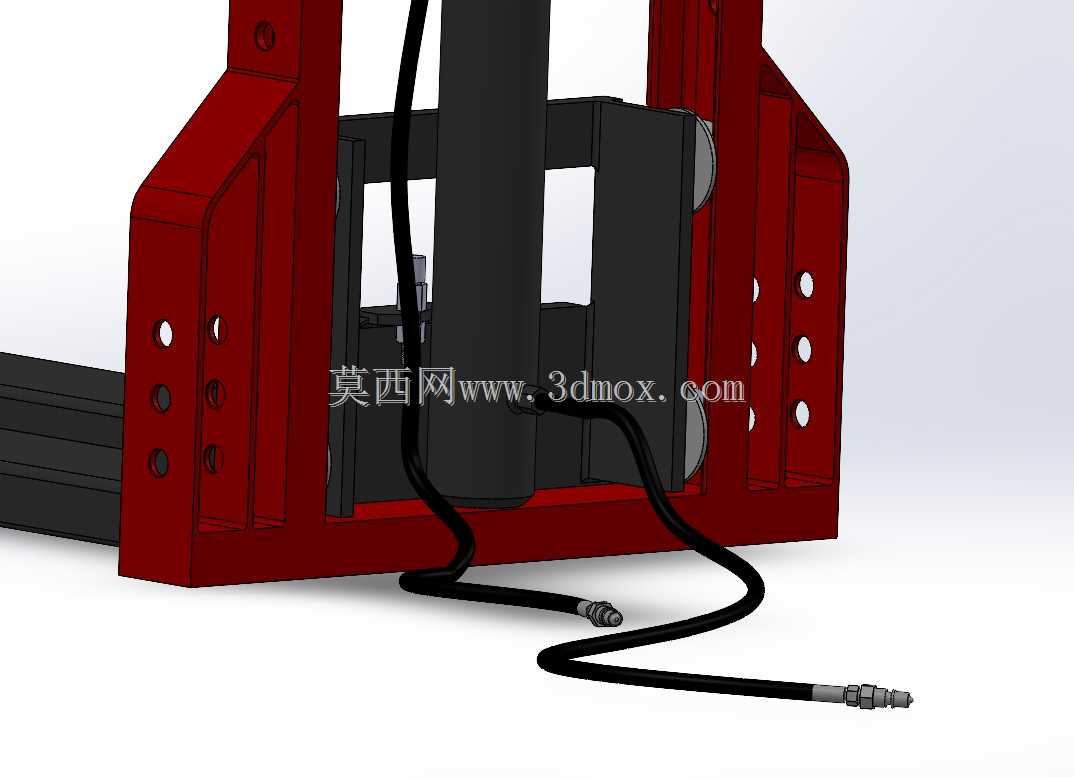

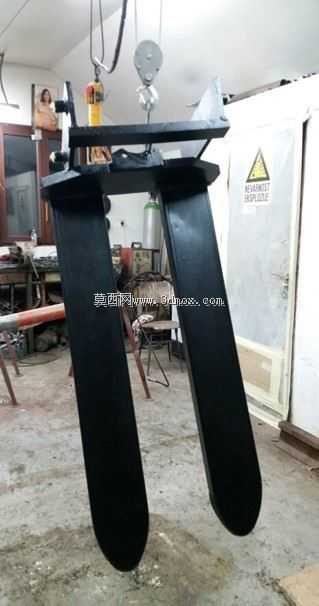

　　举升执行部分采用单级液压缸配合链条传动结构，液压缸布置在两门架中间位置，避免作业过程中被货物磕碰损坏，液压管路沿立柱内侧排布，设置管卡固定防止管路晃动磨损，整套润滑系统的油路全部做了内置布局，对滚轮、链条、液压缸活塞杆等运动副的润滑点都预留了注油通道，日常维护时无需拆解结构即可完成润滑保养，可有效降低运动部件的磨损速率，延长设备使用寿命。货叉部分采用标准叉齿结构，叉齿间距可根据货物托盘的尺寸做手动调节，叉齿根部与滑架采用销轴连接，在非作业状态下可向上翻折收起，减少设备整体的纵向长度，方便拖拉机在狭窄田埂、乡村道路上通行。设计过程中对门架的受力做了针对性强化，在立柱与底部连接座的位置设置了三角形加强筋，抵消举升重物时产生的弯矩，

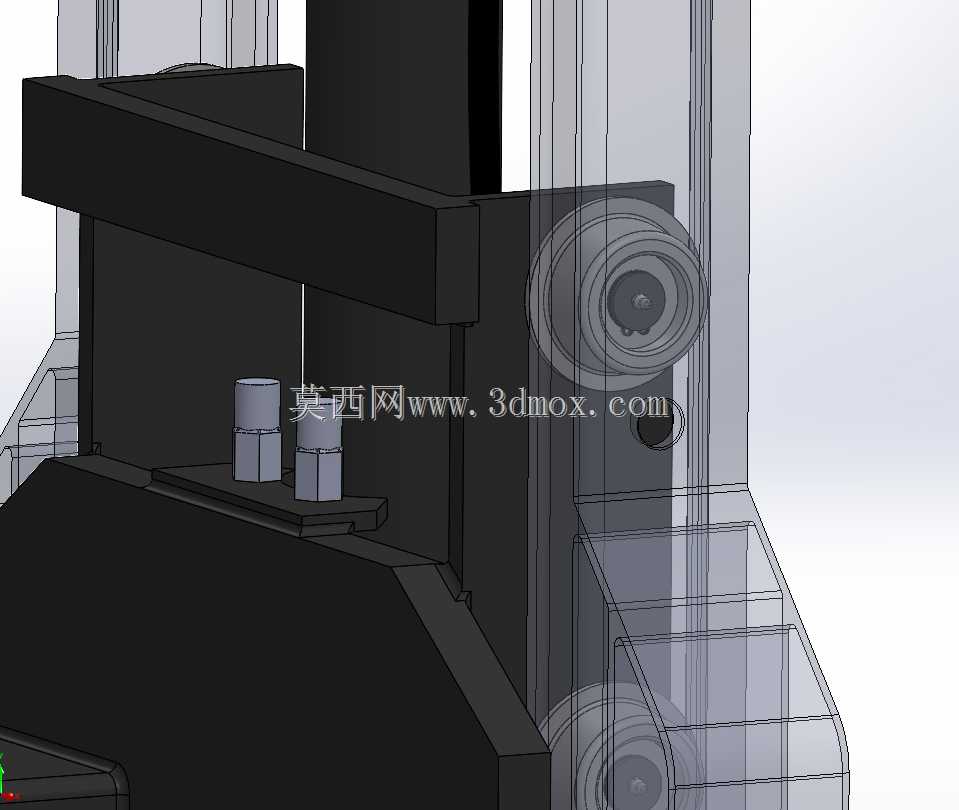

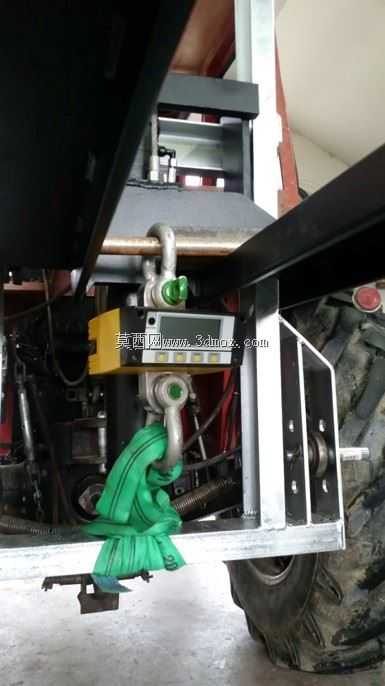

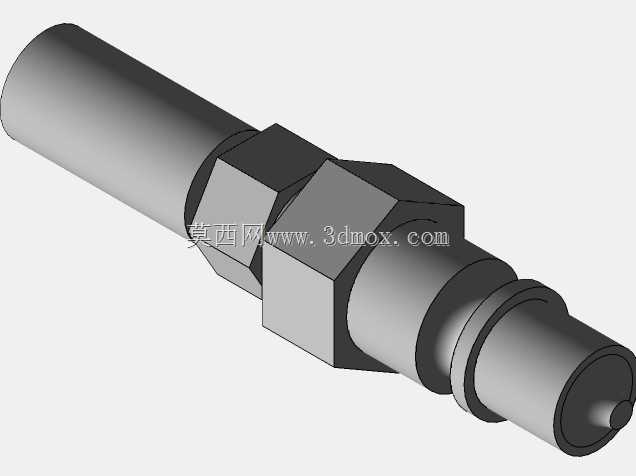

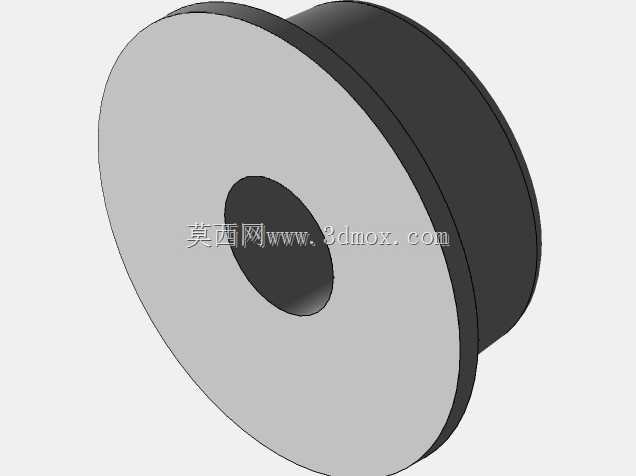

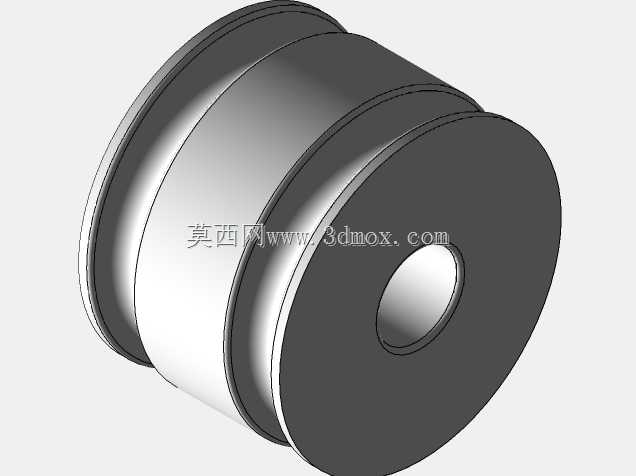

　　经实测可稳定完成4684kg载荷的举升动作，举升行程覆盖常规堆垛的高度需求，可满足1.5米以内高度的货物堆码、装卸车作业。整套结构的所有零部件都做了细节还原，包括液压接头的密封结构、滚轮的轴承装配位、链条的张紧调节机构、操作拉线的固定卡扣都完整呈现，可直接作为结构设计参考，用于农用改装叉车、小型简易起重设备的结构优化，也可用于教学场景下的液压起重设备结构演示，帮助从业者理解门架式升降机构的受力逻辑、装配关系。
