叉车门架铰接联动支座总成结构

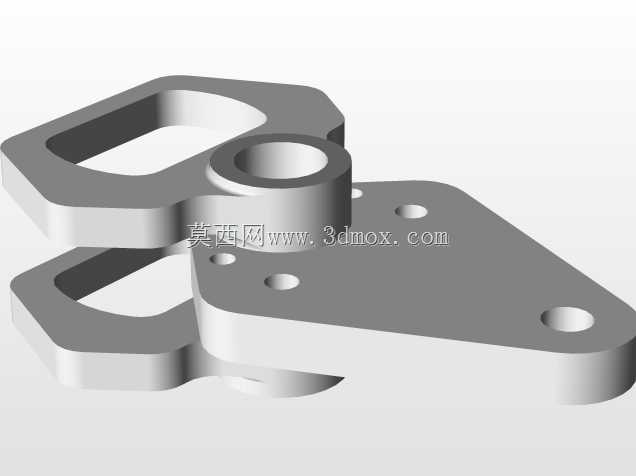

　　这套三维结构对应的是叉车工作装置里的铰接联动支座总成，属于门架液压执行机构与车体承载段之间的传力连接件，在整车里承担着把液压件的推拉动作转化为门架俯仰、属具联动动作的核心作用。从实际工况来看，叉车在货叉取放托盘、堆高作业、门架前倾后倾的循环里，该支座会反复承受交变载荷：满载前倾时销轴位置受拉，后倾复位时铰接面受压，颠簸路面转运时还会叠加横向冲击，因此结构设计上没有采用单薄的单片耳板形式，而是做了双层平行联动臂的布局，上下两组带镂空减重槽的框形臂板对称布置，既给中间的阶梯转轴留出了同轴装配空间，也让载荷可以通过两块臂板均匀分流，避免单侧耳板受偏载出现焊缝撕裂、销孔椭圆化的问题。

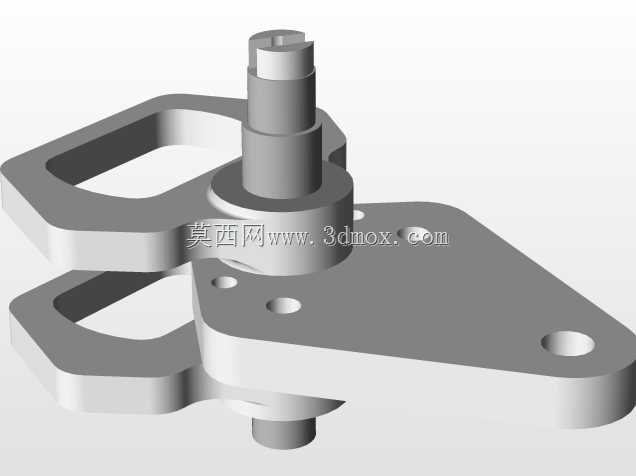

　　从安装边界来看，底部的异形承载底板是整个构件和叉车车体前支架的对接基准，底板上预留了多个不同孔径的安装通孔，孔位按照跨距排布：大孔用于穿入高强度铰接螺栓完成主承载固定，小孔用于定位销锁止、防止装配后支座受横向力出现滑移，底板的轮廓随受力路径做了随形延展，在螺栓孔周边局部加厚凸台，不需要额外增加加强筋就可以分散螺栓预紧力带来的局部压应力。中间的阶梯轴段采用多级不同直径的同轴圆柱结构，轴肩位置直接作为联动臂的轴向定位面，装配时臂板抵靠轴肩就可以确定轴向位置，不需要额外加装过多调整垫片，轴的上下两端伸出段分别对应和门架连杆、液压摇臂的配合位，不同轴径的设计也匹配了不同配合副的公差要求：传递大扭矩的配合段选过渡配合保证同轴度，需要相对转动的铰接段选间隙配合保证动作顺滑。

　　设计思路上完全围绕叉车的实际作业特性展开：首先是镂空槽的设置，框形臂板中间的大尺寸镂空并非单纯为了减重，镂空轮廓沿着臂板的受力走向做了圆角过渡，去掉的是臂板中性层附近不参与承拉承压的冗余材料，既降低了前悬部分的自重——叉车前悬重量每减少一部分，对应的满载配平压力就可以降低，整车的稳定性余量也会提升，同时镂空槽也给作业过程中的泥沙、碎石留出了排出空间，避免杂物卡在臂板和转轴的缝隙里造成卡滞。其次是铰接位置的冗余设计，双层臂板的间距和中间轴套的宽度匹配，装配后轴套可以卡在两臂之间，侧向不会出现窜动，销孔周边的臂板局部做了凸台加厚，应对长期转动带来的磨损，后期维护时只需要更换内衬套就可以修复配合间隙，不需要整体更换支座总成，降低了叉车的运维成本。

　　在实际选型适配里，这类支座的外形尺寸需要和叉车门架的吨位等级匹配：底板的安装孔跨距要和车体前支架的预装孔位完全对齐，阶梯轴的各段直径要和对应连杆的衬套内径匹配，双层臂的开档尺寸要和联动摇臂的厚度适配，装配完成后需要保证转轴的轴线和门架的铰接轴线平行度在允许公差范围内，否则动作过程中会出现臂板别劲、液压系统负载异常升高的问题。结构的所有棱角位置都做了圆角过渡，既避免热处理和焊接过程中出现应力集中，也防止装配维护时锐边划伤操作人员，整体结构没有复杂的异形曲面，全部采用板件切割、轴件机加工后拼焊的工艺即可成型，工艺性好，适合叉车整机的批量装配配套。
