叉车配套轮胎夹持装卸属具结构设计

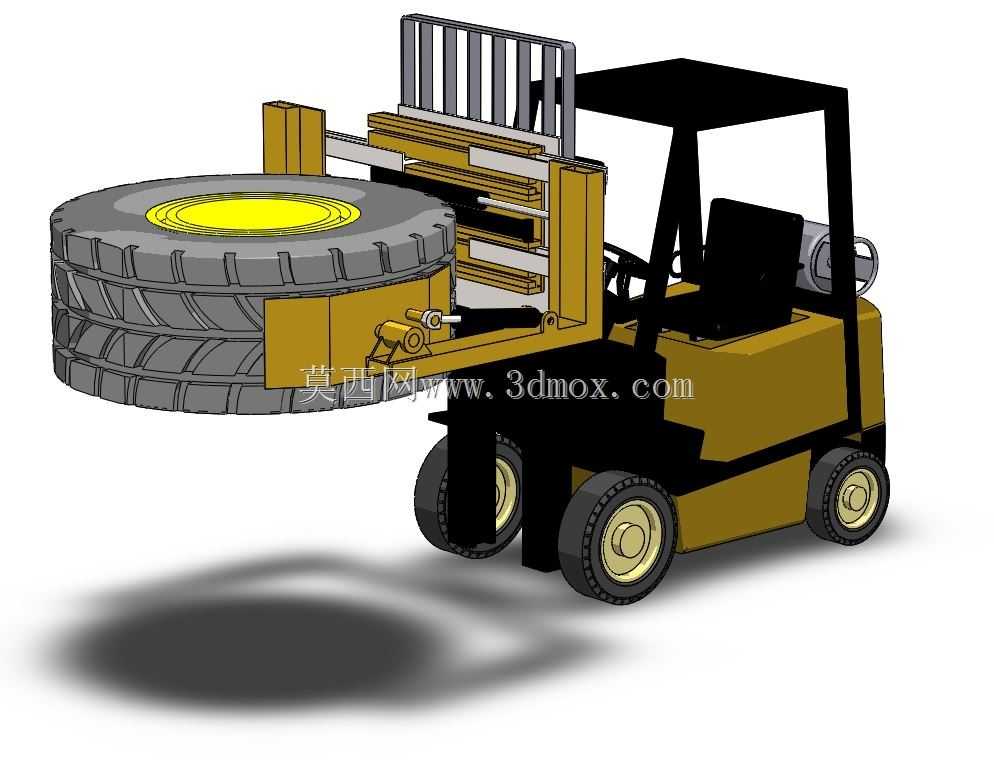

　　这款叉车配套的轮胎夹持属具，主要面向商用车维修场站、矿山轮胎更换工位、工程车辆整备车间的大尺寸轮胎转运与装配场景，解决人工搬运重型轮胎劳动强度大、对位精度差、装配过程易磕碰轮毂的实际痛点。属具整体采用挂装式结构设计，可直接适配标准叉车门架的挂接位，无需对原车液压系统做大规模改造，仅需从叉车原有四联阀预留接口引出液压油路，即可驱动夹爪完成开合、旋转动作，安装边界完全匹配常规3-5吨内燃平衡重式叉车的前部载荷中心距，不会超出叉车额定载荷的稳定阈值。夹爪部分采用弧形贴合面设计，接触位置包覆高摩擦系数的耐磨橡胶垫层，既可以保证夹持直径1.2米至2.2米范围的工程轮胎时不出现打滑脱落，也能避免刚性夹爪直接挤压轮胎侧壁造成帘线层损伤。

　　夹爪的开合行程通过双向液压锁控制，即便管路出现突发泄压，夹爪也能保持锁止状态，防止轮胎坠落引发安全事故。属具中部设置有回转支撑结构，可驱动夹持状态的轮胎完成360度水平旋转，在轮胎装配对位时，操作人员可在驾驶位通过操纵杆微调轮胎螺栓孔与车桥法兰的对位角度，无需人工撬动轮胎调整位置，大幅降低轮胎装配的对位耗时。设计阶段充分考虑了属具的自重控制，主体承载结构采用低合金高强度钢板焊接成型，在保证夹持1.5吨额定载荷下结构变形量不超过2毫米的前提下，尽可能压缩属具自身重量，避免过多占用叉车的有效载荷余量。夹爪的开合动作设置有行程限位，当夹爪贴合轮胎表面达到预设夹持压力后，液压系统会自动溢流保压，

　　不会因为夹持力过大造成轮胎胎侧变形或者轮毂夹持损伤。属具后部的挂接板尺寸完全按照国标叉车门架的挂接槽尺寸设计，挂接耳板的间距、挂钩的厚度与倒角都做了适配处理，现场安装时仅需将属具挂入门架横梁，插好安全销、接通液压油管即可投入使用，不需要额外加工转接配件。日常使用过程中，仅需定期给回转支撑加注润滑脂、检查液压管路的密封状态即可，维护成本极低。在轮胎拆卸场景下，夹爪可以先抱紧轮胎，待轮胎螺栓全部拆除后，直接将轮胎从车桥法兰上平稳移出，避免轮胎突然倾倒砸伤维修人员；在轮胎安装场景下，夹爪夹持轮胎移动至车桥位置后，可通过旋转功能微调角度，对准螺栓孔后平稳推进，完成轮胎的预装对位，整个过程仅需一名操作人员即可完成，相比传统人工配合撬棍的作业方式，作业效率可提升60%以上，同时大幅降低作业过程中的安全风险。
