可调式cambelt传动滑轮结构设计

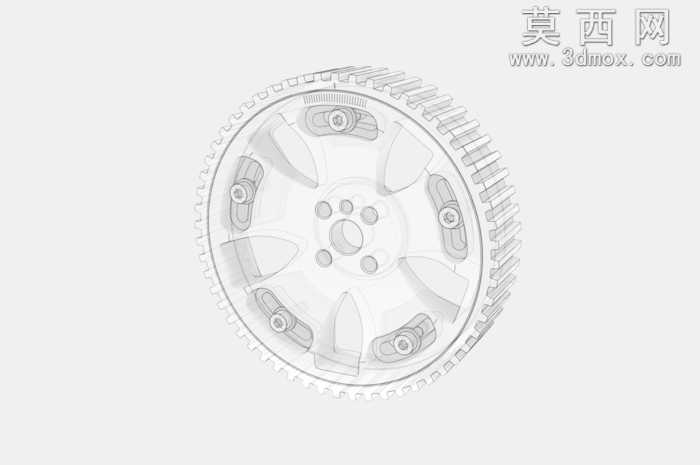

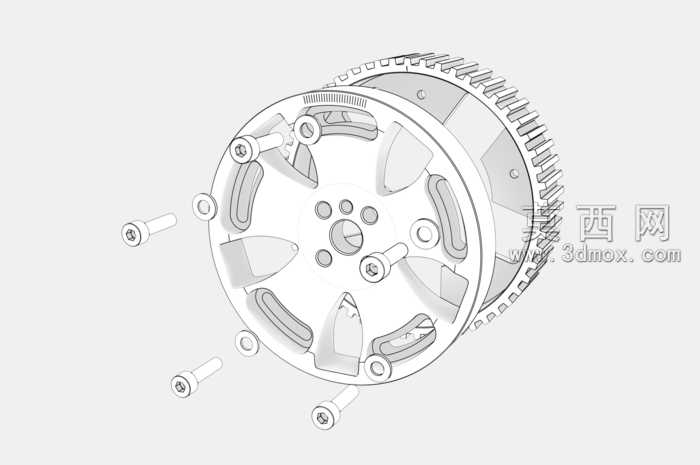

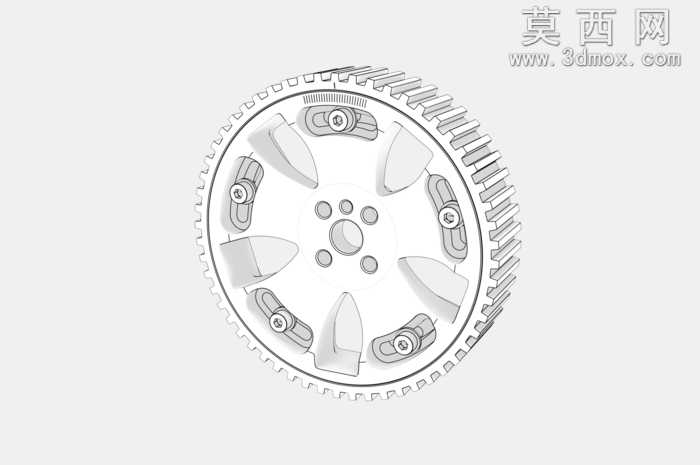

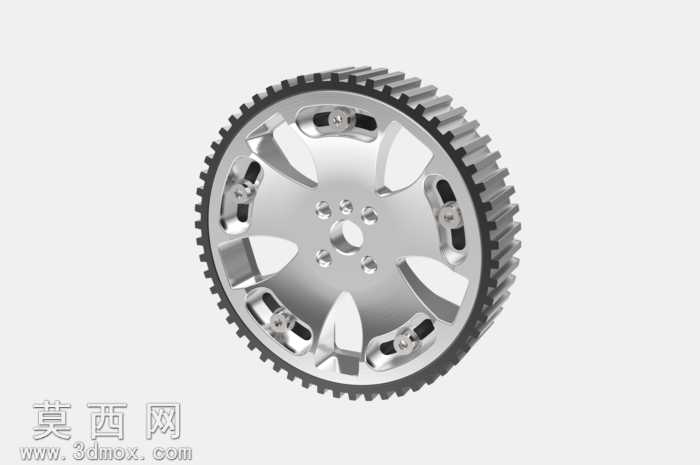

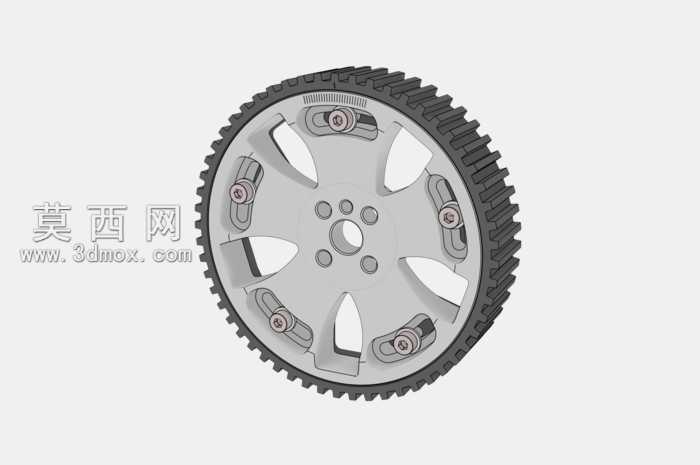

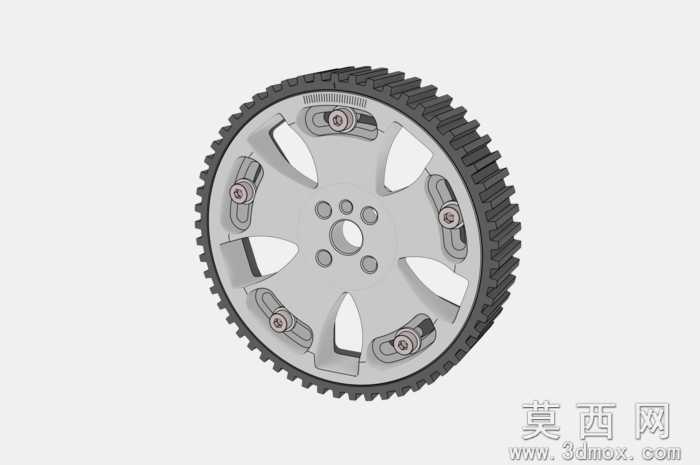

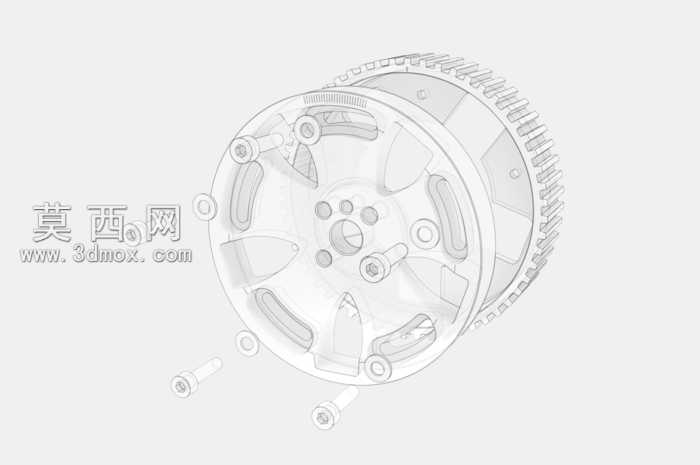

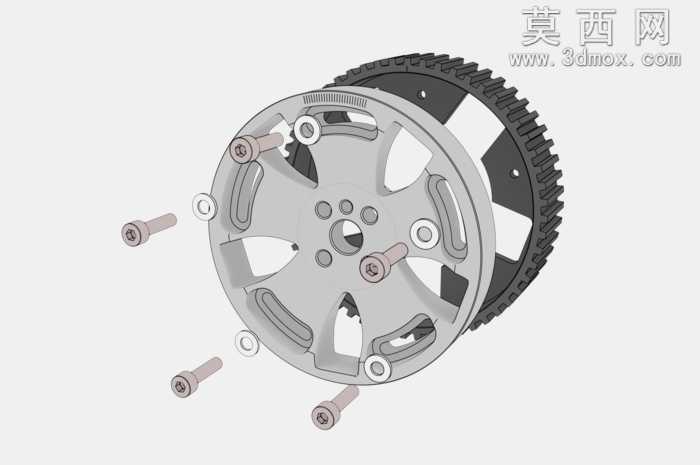

本作品为可调式cambelt传动滑轮的三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中优先保证各装配部件的尺寸公差匹配，为后续工程应用提供可靠的数模基础。模型主体结构分为外圈带齿传动环、中部辐条式支撑框架、中心定位安装座以及配套紧固螺钉四大模块，各模块间通过精确的装配约束完成组合，可完整还原实际产品的装配关系与运动逻辑。材质设定上，主体滑轮结构采用哑光铝合金材质，还原金属加工后的细腻磨砂质感，外圈齿部做了细微的粗糙度区分，模拟实际机加工后的表面纹理，紧固螺钉采用不锈钢亮面材质，通过材质差异清晰区分不同功能部件，提升模型的视觉辨识度。结构设计上，中部辐条采用镂空式轻量化设计，在保证整体结构强度的前提下有效降低部件自重，辐条上预留的多组调节安装孔位，可实现传动位置的微调适配，满足不同安装场景下的张紧度调节需求，外圈的同步齿形经过精确齿形参数计算，可保证与cambelt传动带的啮合精度，降低传动过程中的打滑、磨损风险。建模过程中同步完成了多视角呈现方案的搭建，包含真实渲染视角、半透明透视视角、技术视图视角以及线框渲染视角，不同呈现模式可分别满足外观展示、内部结构查看、工程尺寸核对等不同使用需求，所有视角下的模型结构均保持参数关联，修改核心参数即可同步更新全模型结构，为后续的衍生设计调整提供了便利。渲染环节采用工作室级光照环境，通过多组柔光光源搭配环境反射贴图，充分展现金属部件的光影层次与结构细节，边缘处做了细微的倒角光影强化，突出部件的加工工艺质感，整体模型结构完整无破面，装配逻辑清晰，可直接用于后续的工程校核、3D打印验证或者传动方案演示使用。
