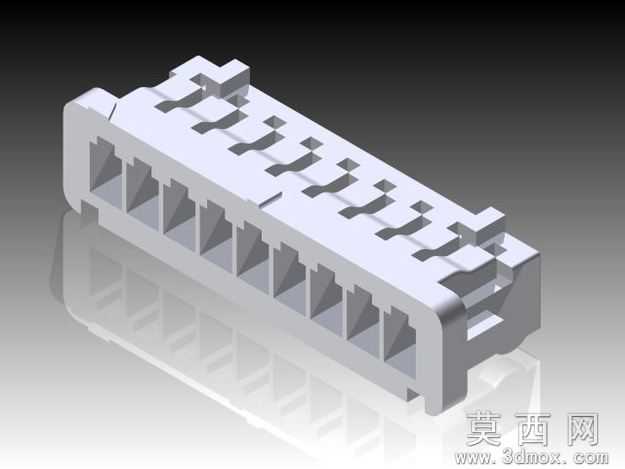

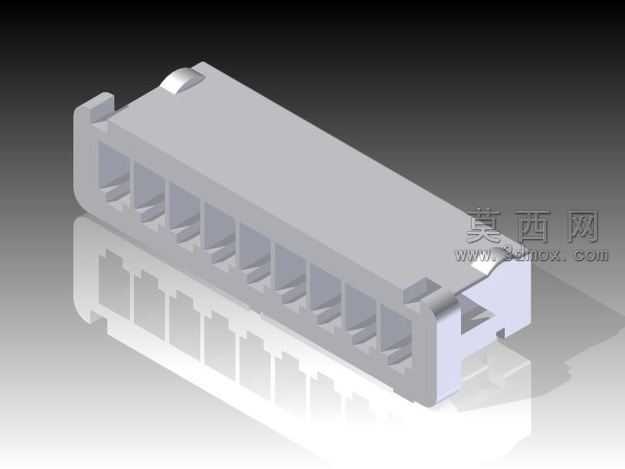

9位单排1.25mm节距微型接插件插座

本模型为9位单排1.25mm节距微型插座，建模阶段采用参数化设计思路，首先依据广濑电机DF13系列连接器的官方尺寸规范，以公制毫米为单位搭建全局坐标系，先绘制插座主体的基础拉伸轮廓，精准把控1.25mm的端子间距公差，确保每一个插针位的腔体尺寸符合行业通用插接标准。建模过程中对插座的卡扣定位结构、侧边防呆导向槽、端子固定卡槽做了精细化特征处理，通过布尔运算切除多余结构，还原产品的薄壁壳体特征，壳体边缘做了符合实际开模要求的圆角过渡，避免锐边结构，还原量产注塑件的真实形态。材质渲染阶段，主体壳体采用阻燃尼龙材质参数，调整漫反射灰度值与轻微的磨砂质感粗糙度，还原工程塑料的哑光表面特性，端子接触部位添加金属镀层的轻微反光效果，场景采用柔和的影棚布光，通过地面反射效果增强模型的立体感，清晰呈现每一个腔体的内部结构与外部的定位凸台细节。结构设计上严格遵循线对板连接器的力学要求，端子卡槽的倒扣角度经过反复调整，确保公母端插接时的保持力符合使用需求，侧边的防呆结构可有效避免反向插接造成的端子损坏，整体模型的所有特征均对应实际量产产品的结构，无冗余建模特征，可直接用于产品结构验证、装配干涉检查以及相关电子设备的整机布局设计参考，模型的尺寸精度控制在0.01mm以内，完全满足工业设计环节的使用需求。
