监控调度室多屏拼接落地支撑架构

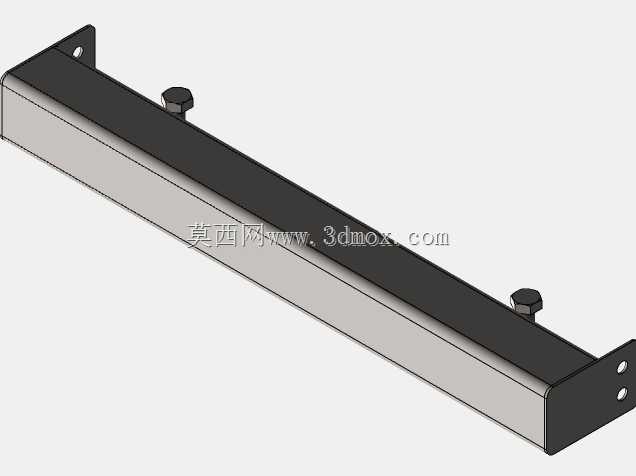

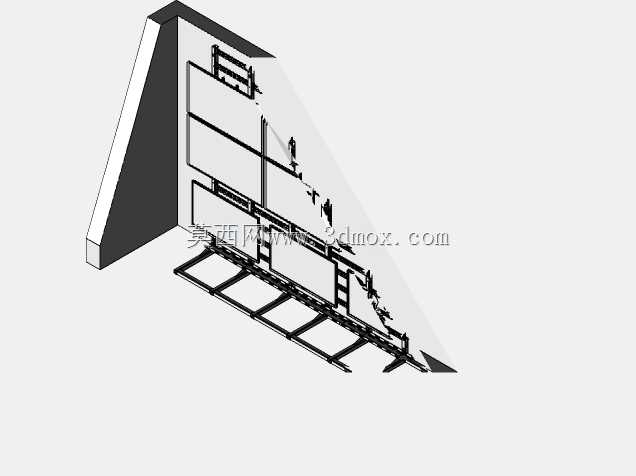

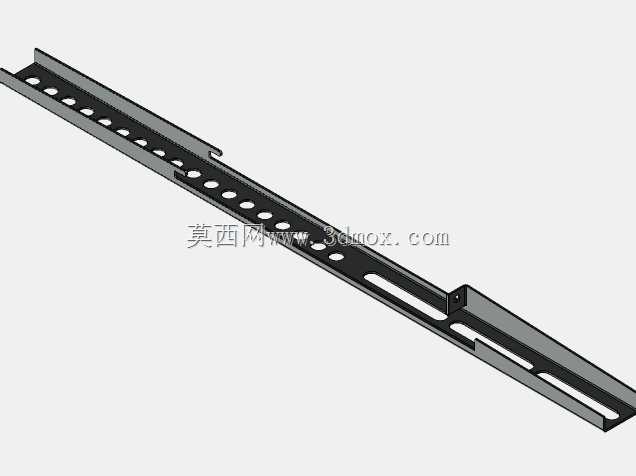

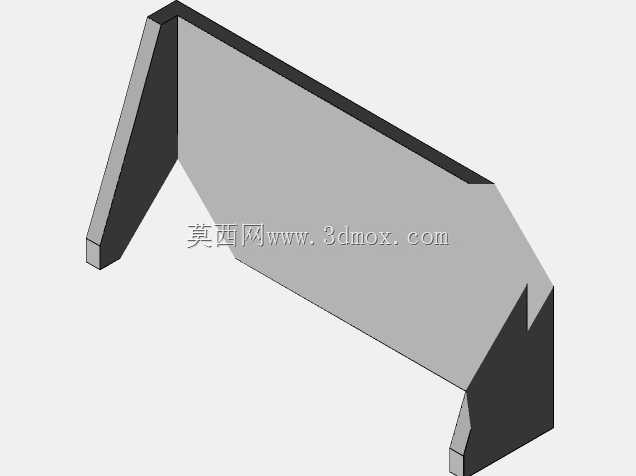

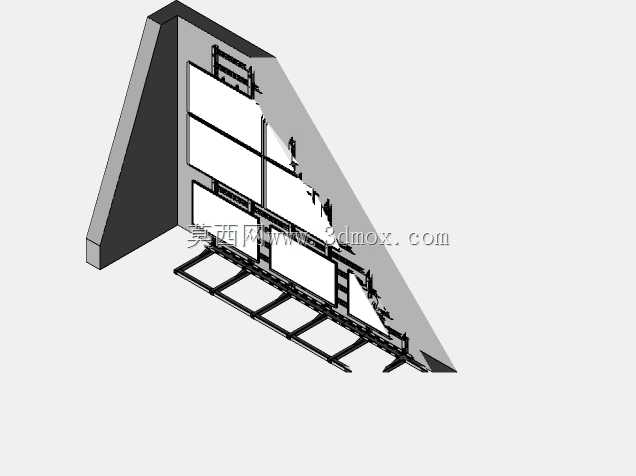

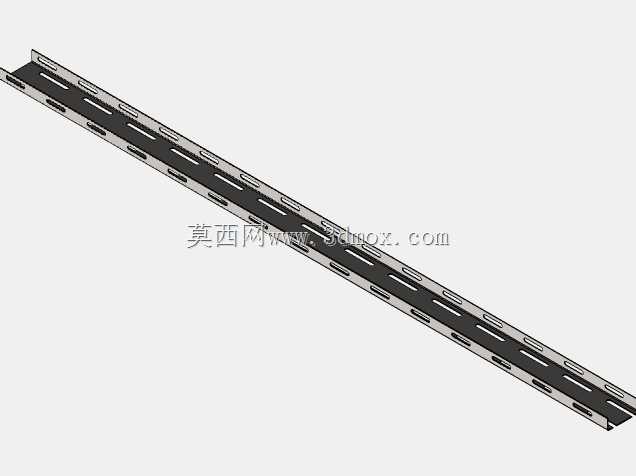

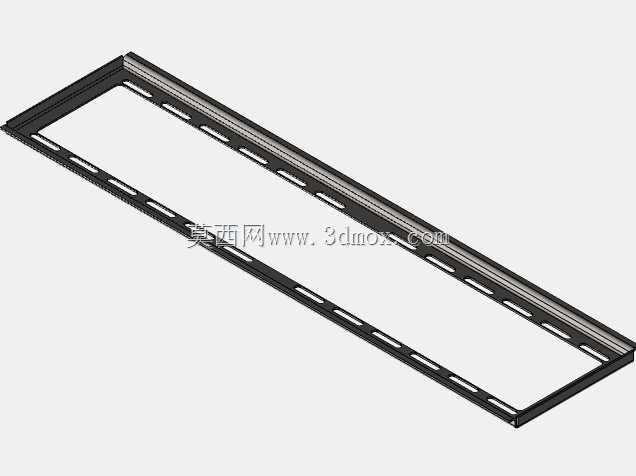

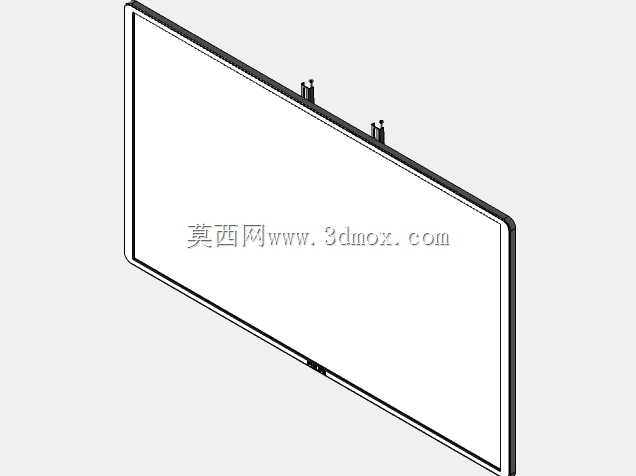

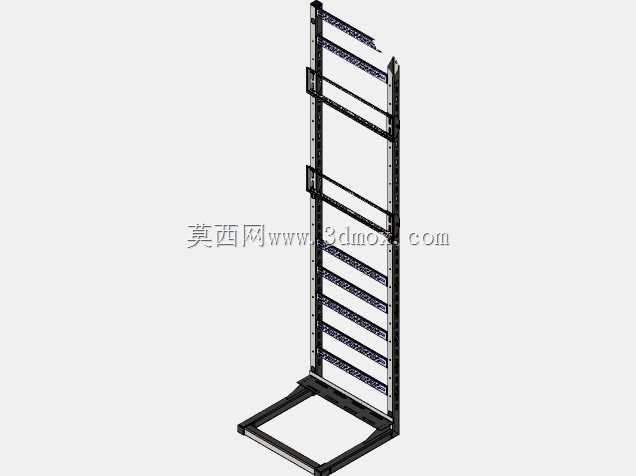

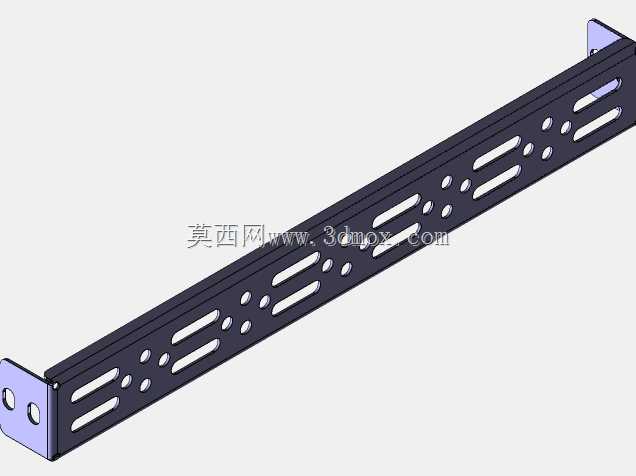

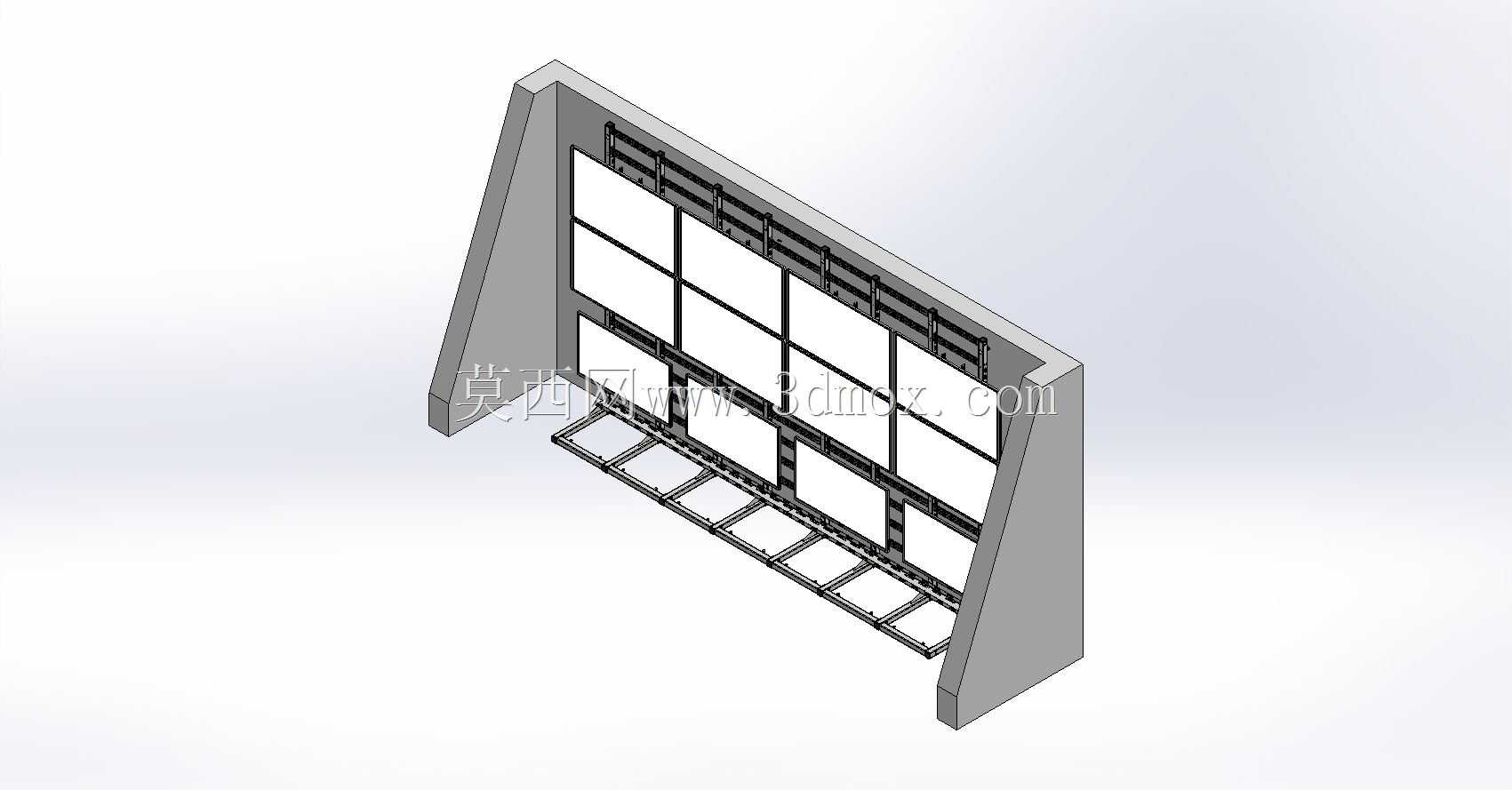

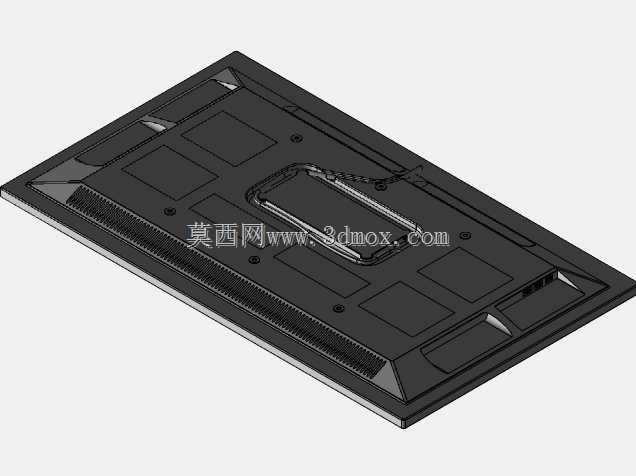

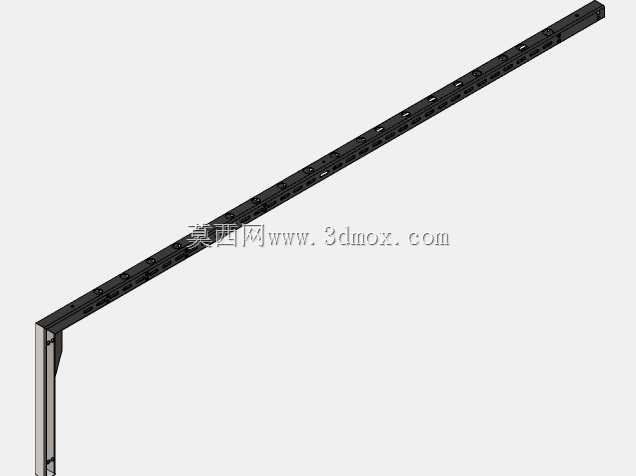

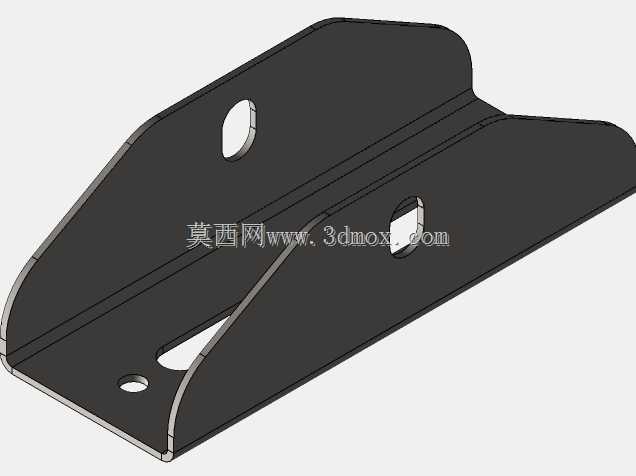

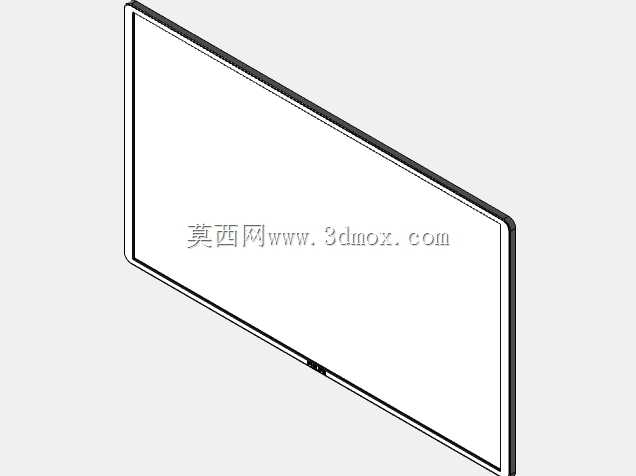

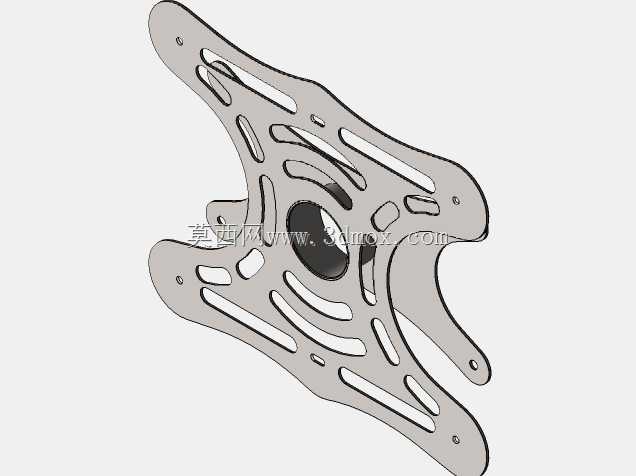

　　这套落地式多屏支撑架构，主要面向各类厂区中控室、交通调度中心、安防监控室、能源集控站这类需要集中展示多路信号的场景使用，核心作用是承载多块拼接显示屏，为运维、调度人员提供集中化的信息展示载体，避免零散挂装带来的布线混乱、维护不便问题。从结构设计来看，整体采用双侧斜撑落地式构型，没有采用常规的壁挂或者直立柱支撑方案，双侧斜向支撑腿直接与地面接触，底部预留了完整的设备安装层架，可放置信号分配器、电源模块、工控主机这类配套硬件，无需额外配置设备机柜，能有效节省控制室的有限空间。设计过程中优先考虑了屏幕安装的调节余量，屏幕固定横梁上预留了等距排布的安装孔位，可适配不同尺寸的液晶拼接单元，单块屏的固定位置可在横向、竖向做小范围微调，

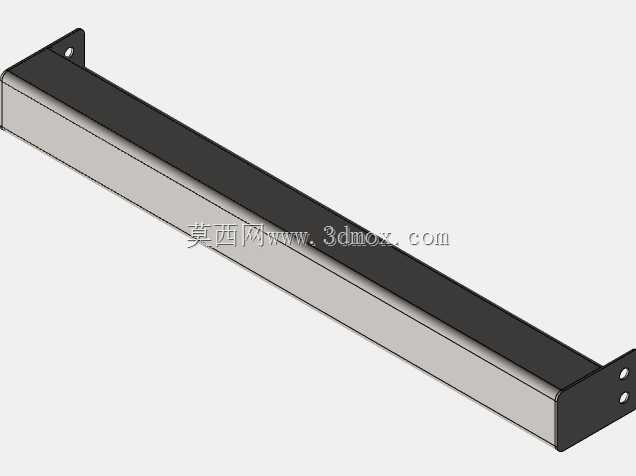

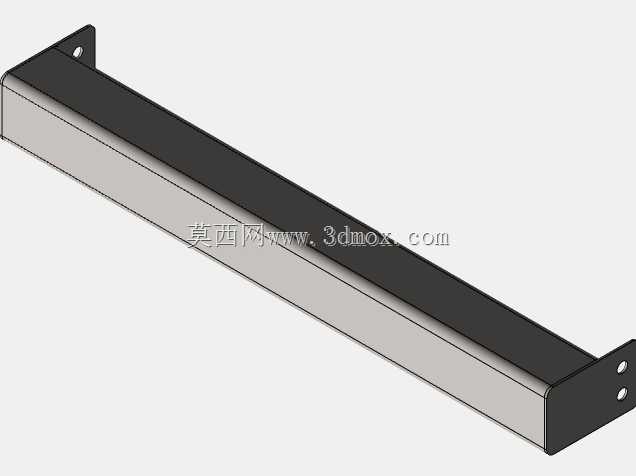

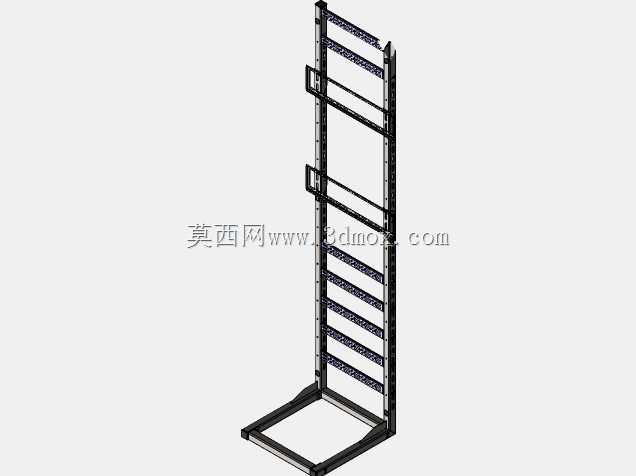

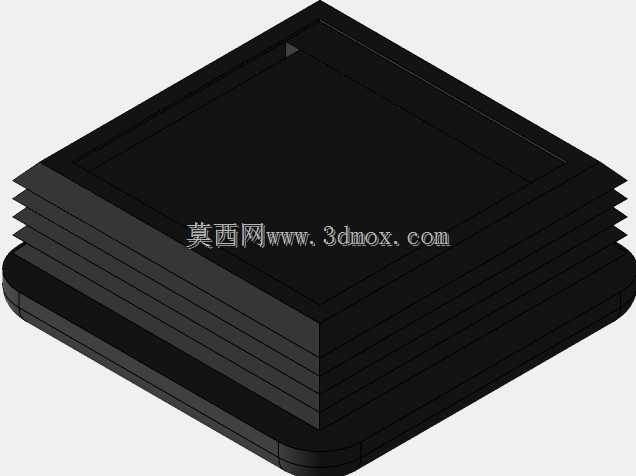

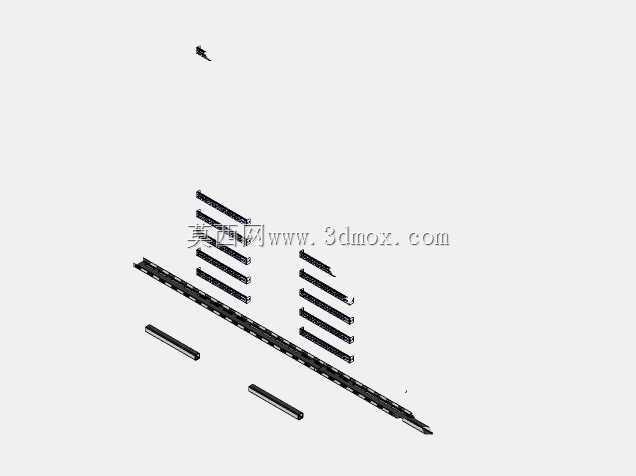

　　抵消地面不平、安装孔位加工误差带来的拼接缝隙不均问题，保证多屏拼接后的平面度，避免出现拼缝错位、画面显示割裂的情况。支撑框架的主体采用方管焊接构型，所有承重梁的截面尺寸经过承重校核，可承载12块以上常规尺寸拼接屏的总重量，双侧斜撑的倾斜角度经过重心验算，满装屏幕后整体重心落在底部支撑框架的中心区域，即使遇到人员意外碰撞、地面轻微震动也不会出现倾覆风险。安装边界方面，整体架构的底部宽度预留了足够的支撑跨度，后侧与墙面的距离控制在合理范围，既预留了后部布线、设备检修的操作空间，也不会过多占用控制室的通行区域；屏幕安装面的竖向高度经过人机工程校核，最上层屏幕的下沿高度符合站立坐姿观看的舒适视角，避免运维人员长时间抬头观看产生颈部疲劳。

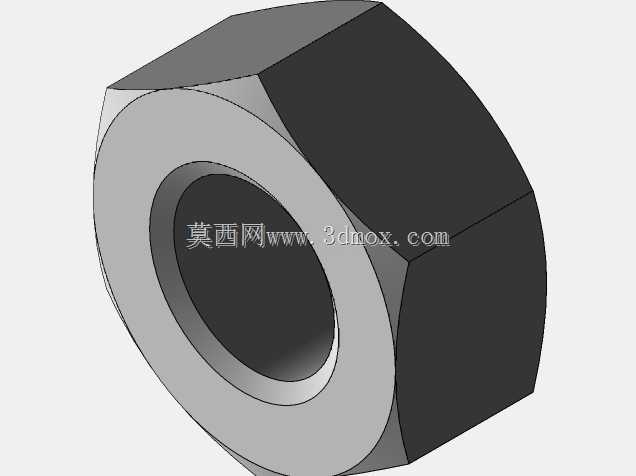

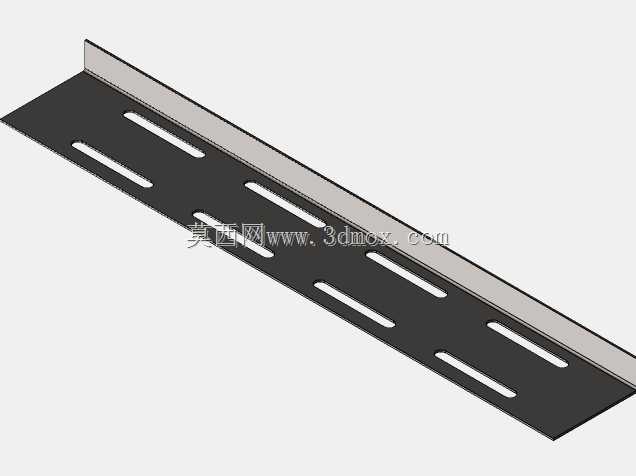

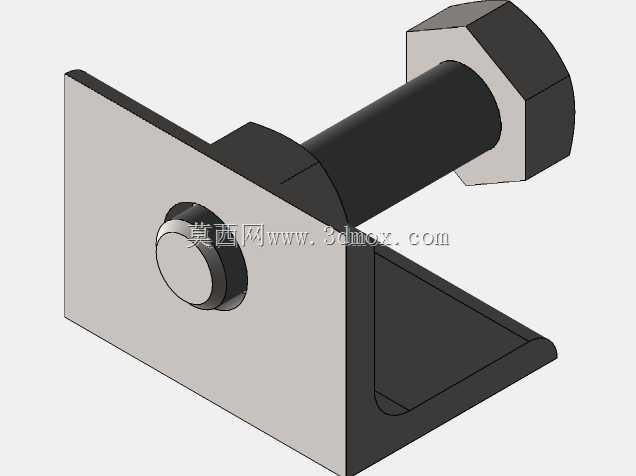

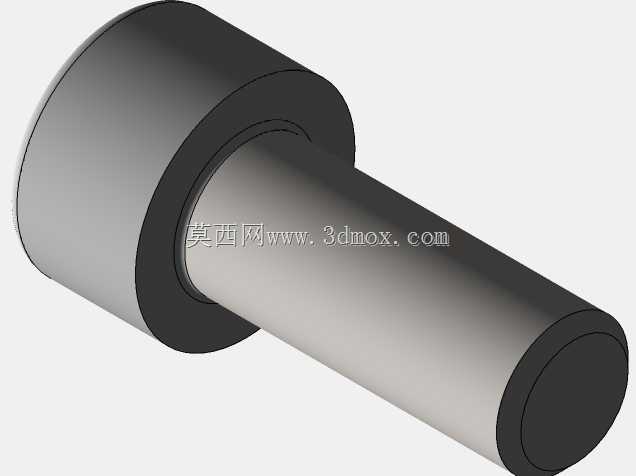

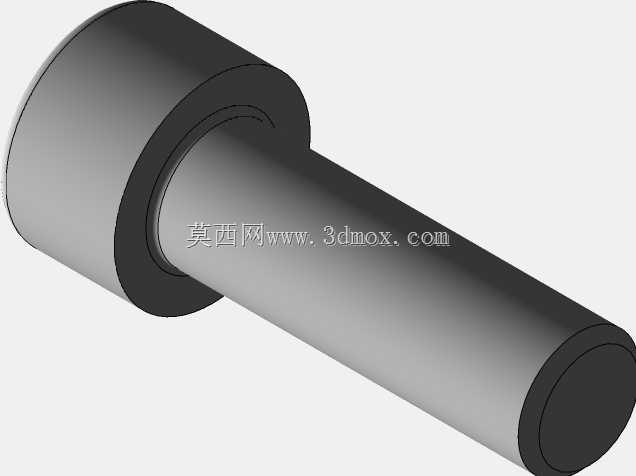

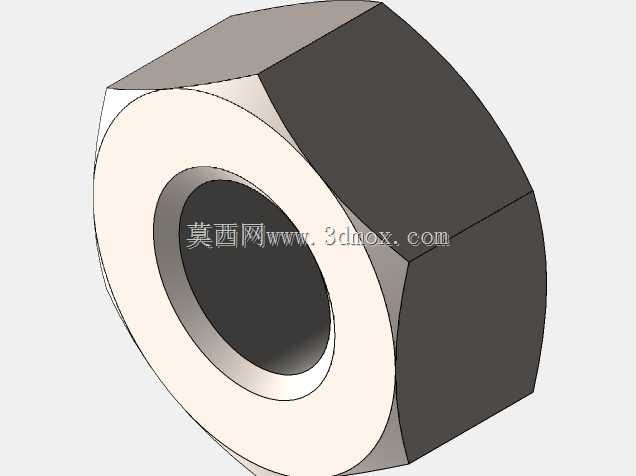

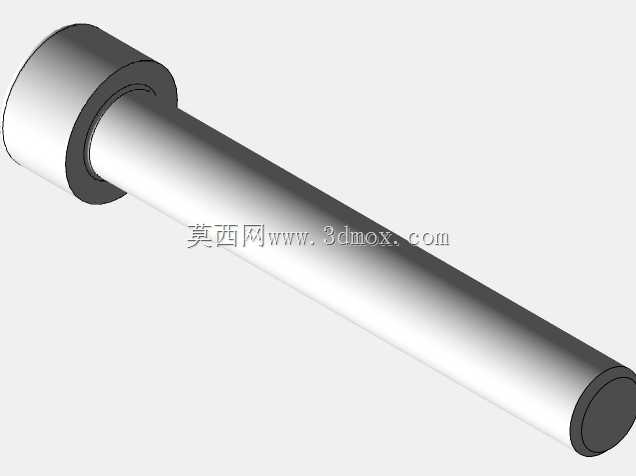

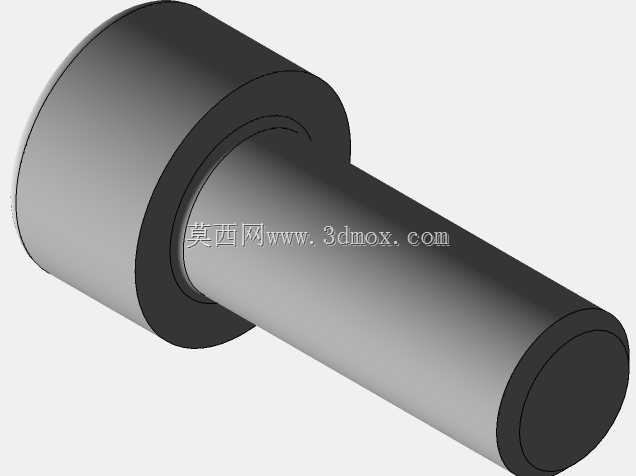

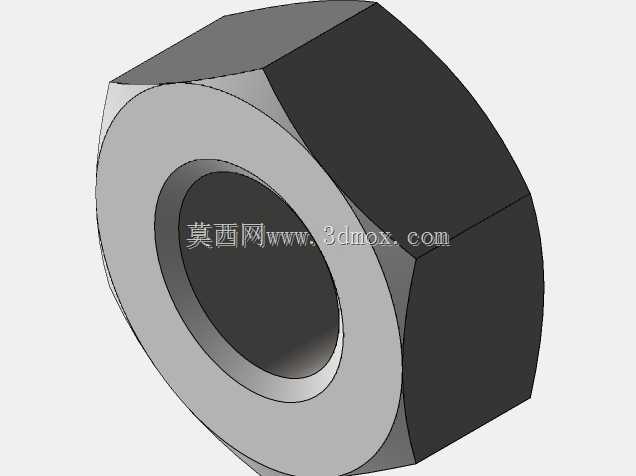

　　框架下部的开放式层架没有做封闭柜门设计，一方面方便设备散热，另一方面检修时可直接插拔线缆、更换硬件，无需拆卸额外的围护结构；布线通道隐藏在竖向支撑梁的内侧，所有屏幕的电源线、信号线可沿梁体内侧排布，从底部层架接入对应设备，外部看不到明露的线缆，保持整体外观整洁。考虑到控制室长期使用的需求，所有钢结构的连接位置都采用了加劲肋补强，避免长期承重后出现框架变形，导致屏幕拼接错位；屏幕固定位采用可滑动的螺母卡槽设计，后期更换不同尺寸的屏幕时，无需重新在横梁上钻孔，只需调整卡槽位置即可完成固定，降低后期改造的工作量。
