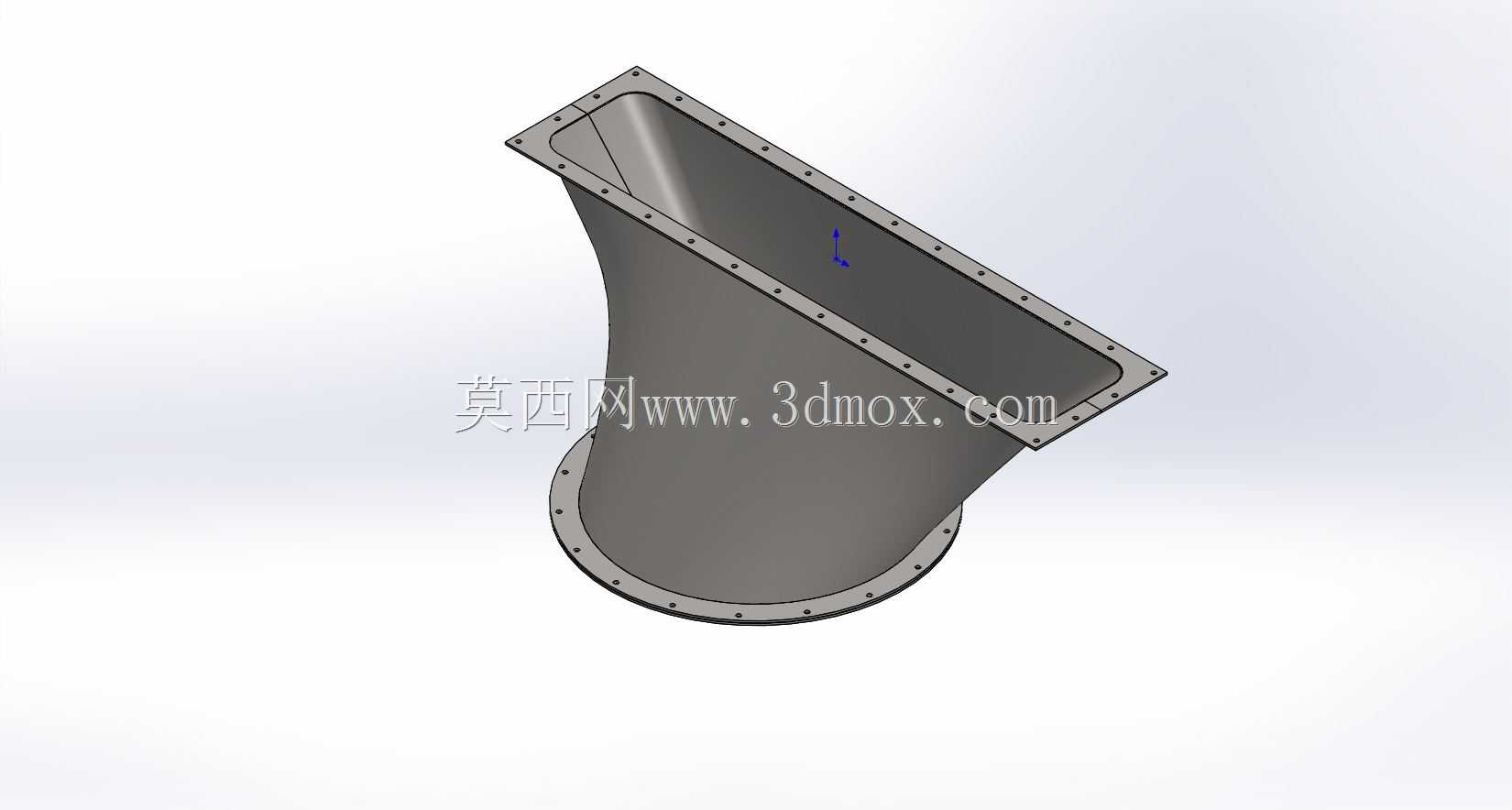

方圆过渡法兰连接变径通风管道构件

　　在通风除尘、物料气力输送、工业废气排放等管路系统中，不同截面形状的管路对接一直是现场安装的常见痛点，这类天圆地方形式的变径过渡构件，正是为解决矩形截面管路与圆形截面管路的平顺对接需求设计的。从结构设计逻辑来看，构件一端采用矩形法兰结构，适配截面尺寸1290mm×320mm的矩形管路接口，法兰边缘均匀布置螺栓安装孔，可通过标准紧固件与上游矩形风道实现密封连接；另一端采用圆形法兰结构，适配直径610mm的圆形管路接口，同样沿法兰圆周均匀排布安装孔位，保证与下游圆形管路的对接精度。整个过渡段采用平滑曲面导流设计，没有突变的折角结构，能够最大程度降低管路变径处的风阻，减少气流经过变径段时产生的涡流与压损，避免粉尘、

　　纤维类输送物料在变径位置堆积堵塞，这一设计细节在含尘气体输送、低压通风系统中尤为重要，能有效降低管路系统的运行能耗，减少后期运维清理的频次。设计过程中充分考虑了安装边界的适配性，两端法兰的螺栓孔位均按照通用管路法兰的标准间距排布，现场安装时无需额外对法兰进行打孔改制，可直接匹配对应规格的标准风管法兰。过渡段的曲面曲率经过反复校核，既保证了截面从矩形到圆形的平滑过渡，也控制了构件的整体轴向长度，不会在管路对接处占用过多的安装空间，适合在管路排布紧凑的车间、设备夹层等空间受限场景使用。构件的壁厚选择兼顾了结构强度与轻量化需求，正常通风压力工况下不会出现壁面颤振，同时也不会因自重过大给管路支撑结构带来额外负载。在实际工程应用中，

　　这类构件常被用在空调机组出风口与矩形主风道的对接段、除尘设备圆形出风口与矩形排风支管的连接位置、以及风机进出口与不同截面形状管路的过渡段，能够替代传统的多片板材拼接焊制的现场加工件，大幅缩短现场施工周期，同时避免现场焊接加工带来的尺寸误差、焊缝漏风等问题。曲面过渡的结构也让构件内部的气流流场更均匀，能减少气流噪声的产生，对于对环境噪声有要求的商用建筑通风系统也有很好的适配性。
