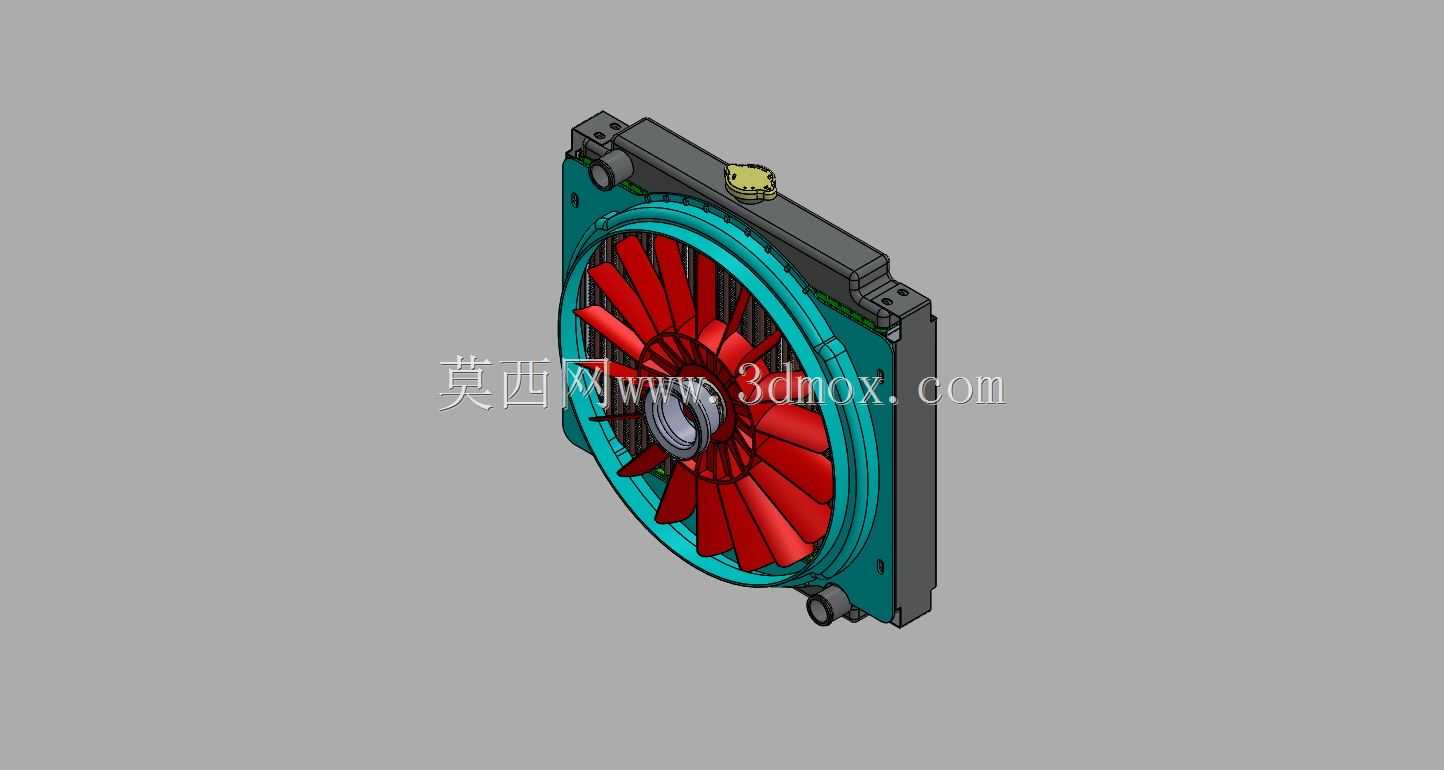

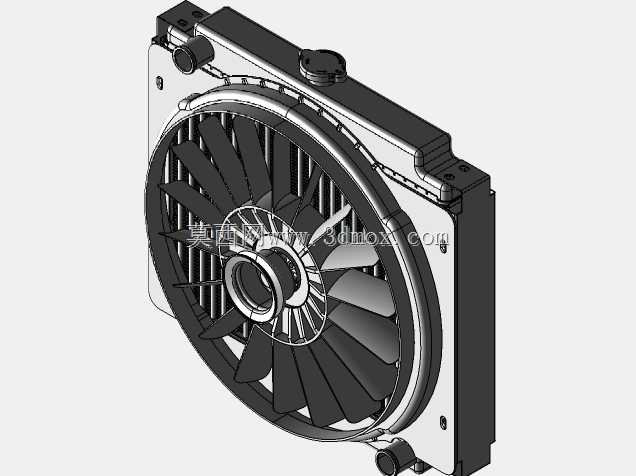

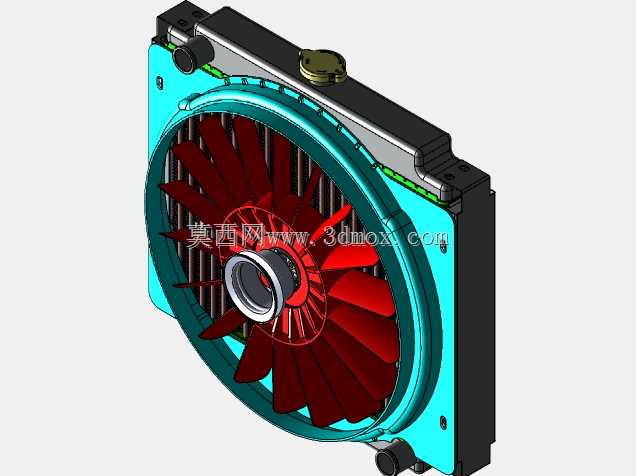

水冷工业设备轴流散热冷却模组结构

　　这款散热冷却模组主要面向工业水冷循环设备的热交换场景配套使用，核心作用是在水冷回路完成热量置换后，通过强制对流带走换热鳍片组蓄积的热量，保障整套水冷系统始终维持在合理工作温区，避免循环液温度过高导致被冷却的工业核心部件出现热衰减、性能降频甚至过热触发保护停机的问题。从结构设计逻辑来看，模组采用一体化集成布局，将轴流风轮、导风罩、换热芯体、管路接口整合为单一装配单元，省去了现场安装时多部件对位拼接的调试步骤，导风罩采用贴合风轮外径的圆弧收边结构，能最大程度减少风轮运转时的边缘漏风损失，让气流全部垂直穿过换热芯体的鳍片间隙，提升换热效率。风轮采用大倾角后掠式叶片设计，叶片数量经过流场仿真优化，在保证足够风量风压的前提下，

　　能降低叶片切割气流产生的紊流噪音，适配长时间连续运转的工业工况需求。安装边界方面，模组整体为薄型方板结构，四个边角预留了标准化的安装固定位，可直接通过螺栓锁紧在设备机架的预设安装面上，不需要额外制作转接支架；两侧的管路接口采用同轴快插适配结构，安装时直接对接水冷回路的进出液管即可完成管路连接，接口位置做了密封凸台设计，能避免长期使用后出现冷却液渗漏的问题。实际选型适配时，需要注意预留风轮侧的气流进风空间，不能紧贴封闭挡板安装，避免出现吸风受阻导致散热能力下降的问题；模组的厚度方向尺寸经过压缩设计，可适配内部安装空间紧凑的工业水冷主机、激光设备冷却单元、工业控制柜水冷散热系统等场景，

　　不需要对原有设备的机架结构做大规模改动即可完成替换或加装。结构细节上，风轮中心的轴承座采用密封式结构，可阻挡工业场景中的粉尘、水汽进入轴承内部，延长转动部件的维护周期；顶部预留的排气阀结构可在系统初次注液时快速排出换热芯体内部积存的空气，避免气阻导致冷却液循环不畅，影响整体散热效果。
