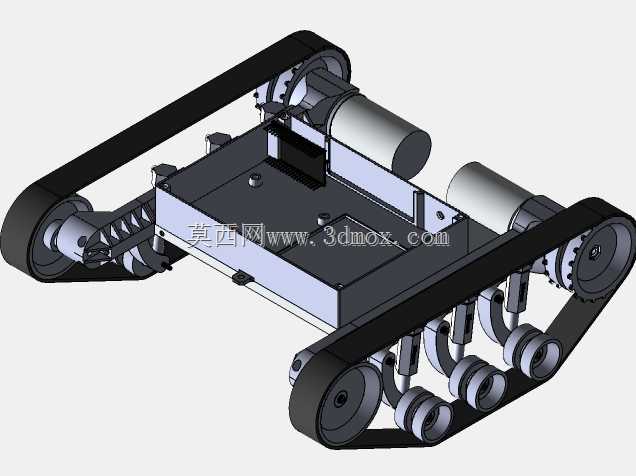

带悬挂结构的履带式移动底盘设计

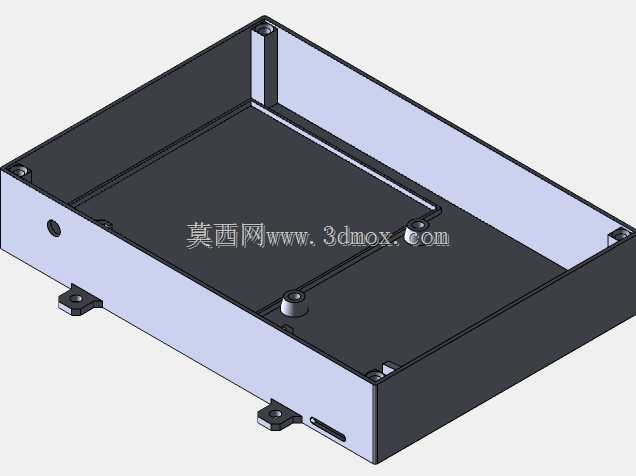

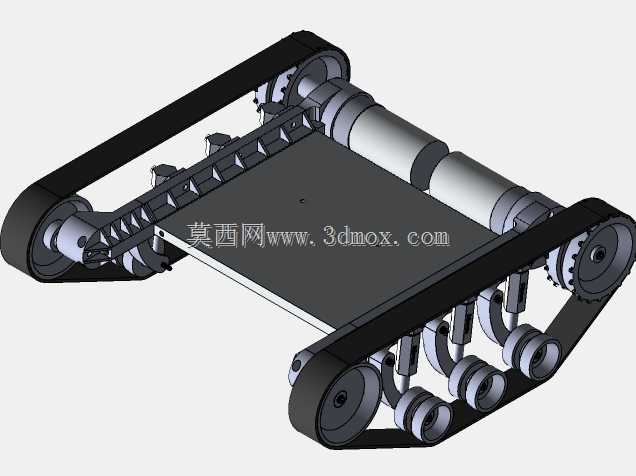

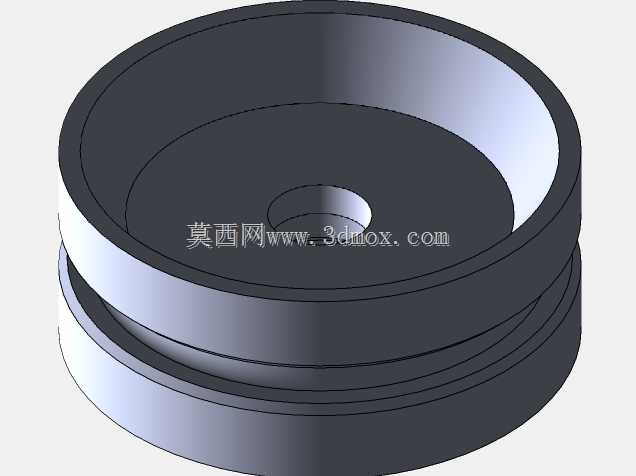

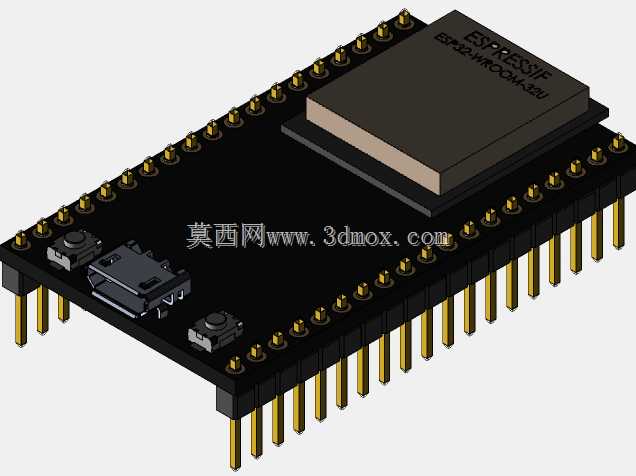

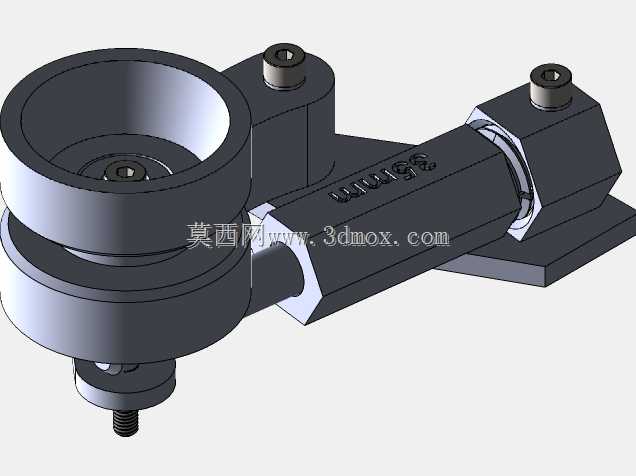

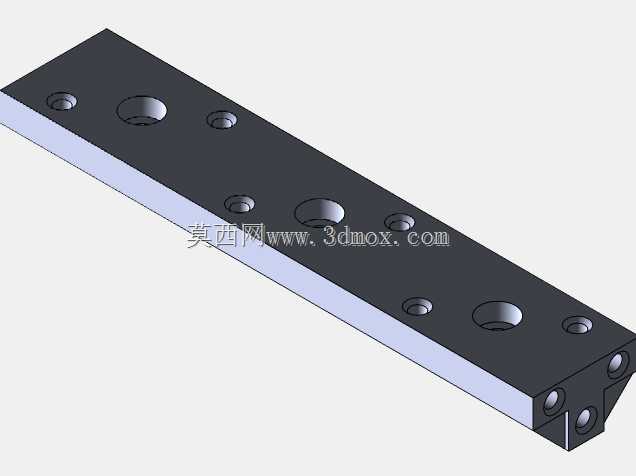

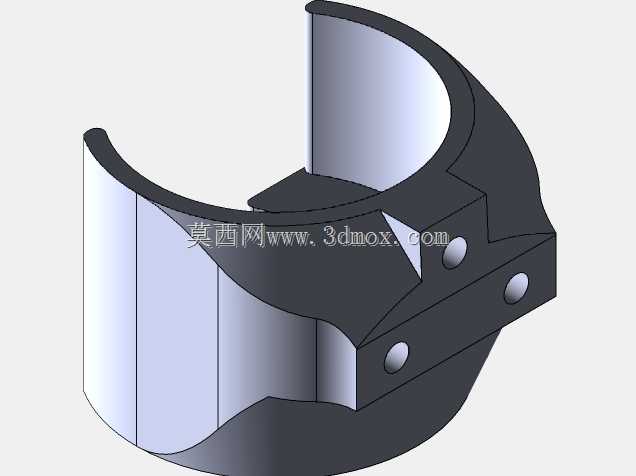

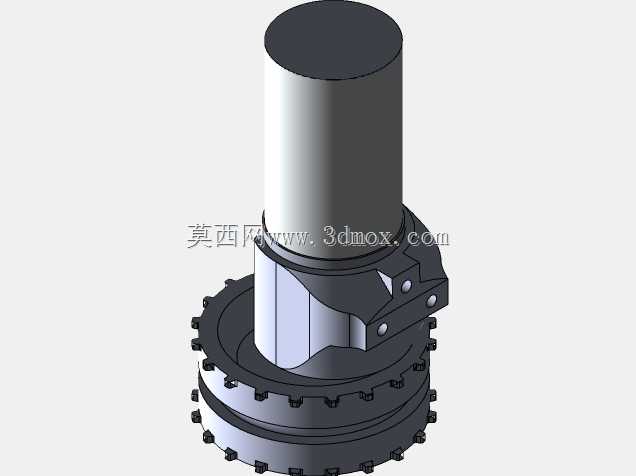

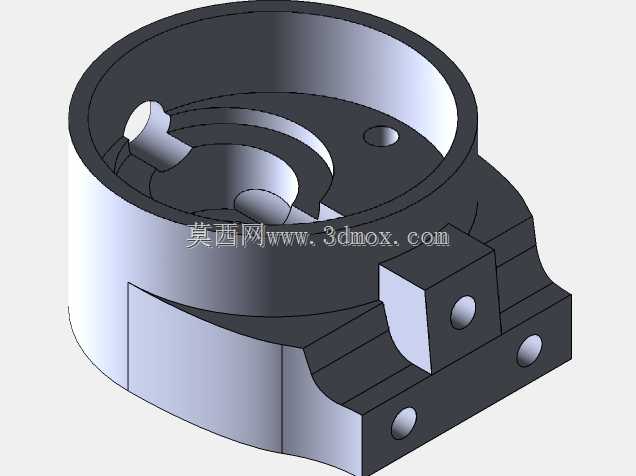

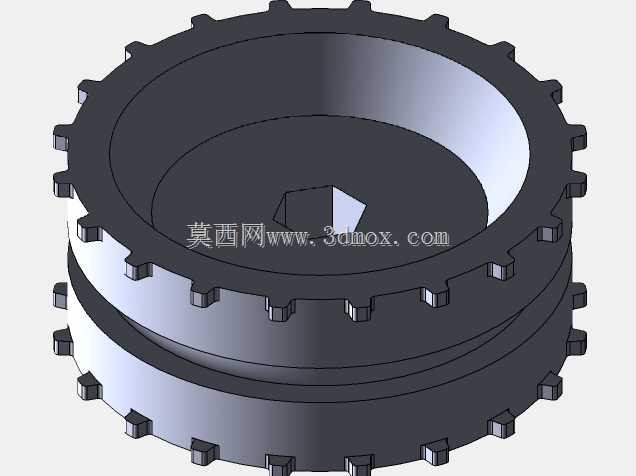

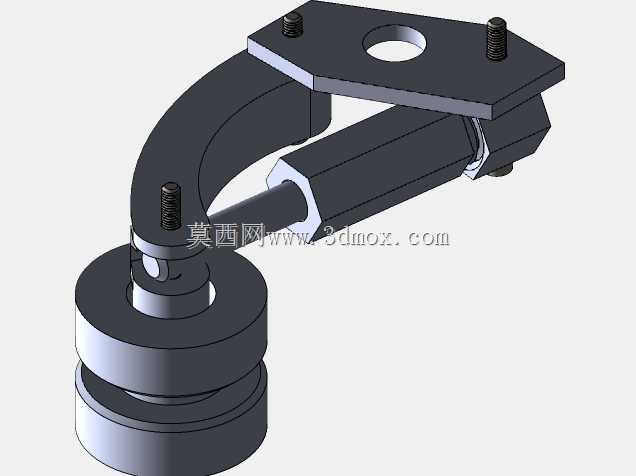

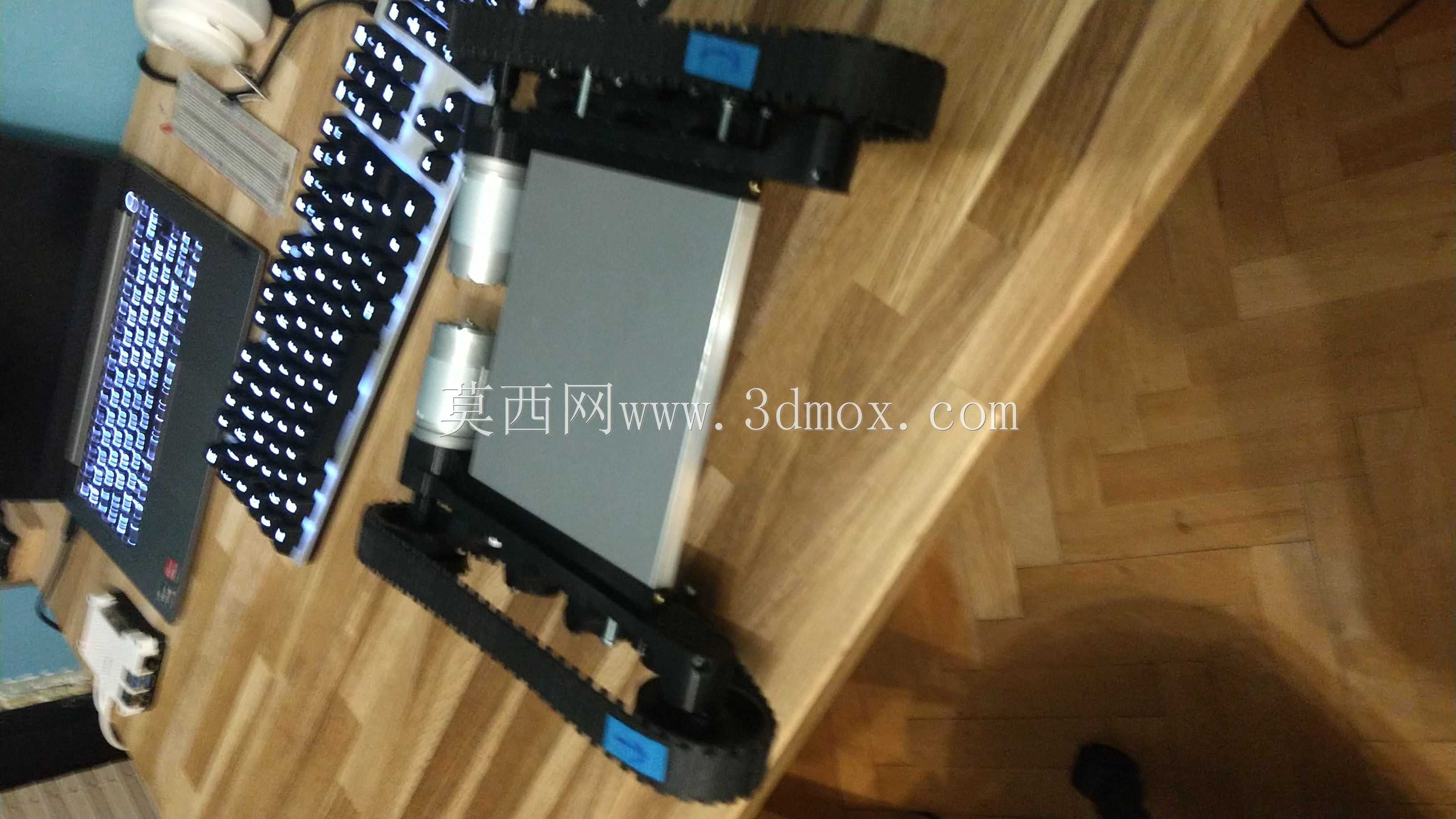

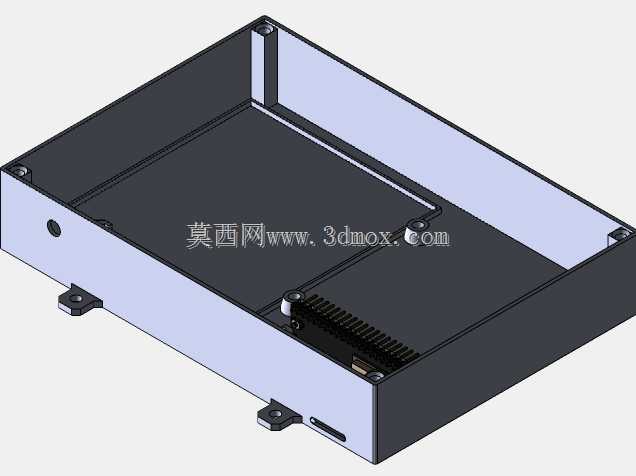

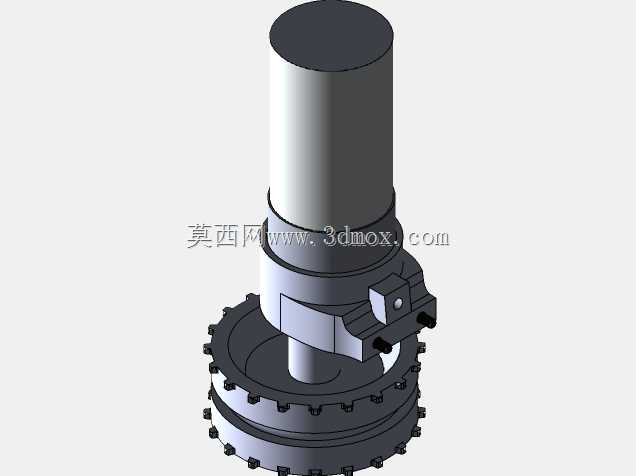

　　这款履带式移动底盘采用分体式承载平台设计，主体承载板为平面安装基准，预留了多组标准安装孔位，可直接搭载控制模块、传感单元、功能作业组件，适配小型巡检、教学演示、简易作业机器人的搭载需求。行走部分采用双侧履带布局，每侧履带配置驱动轮、导向轮以及多组负重轮，负重轮通过独立的弹性悬挂臂与主体车架连接，悬挂臂内置弹性缓冲结构，在经过不平整路面时，负重轮可随路面起伏产生自适应位移，抵消路面凸起或凹陷带来的车体颠簸，保证搭载的电子元件不会因剧烈震动出现连接松动或工作异常。驱动单元采用卧式安装布局，两台驱动电机分别固定在车架前部两侧，动力输出轴直接与驱动轮连接，省去了额外的传动换向结构，既压缩了整体结构高度，也减少了传动环节的动力损耗，

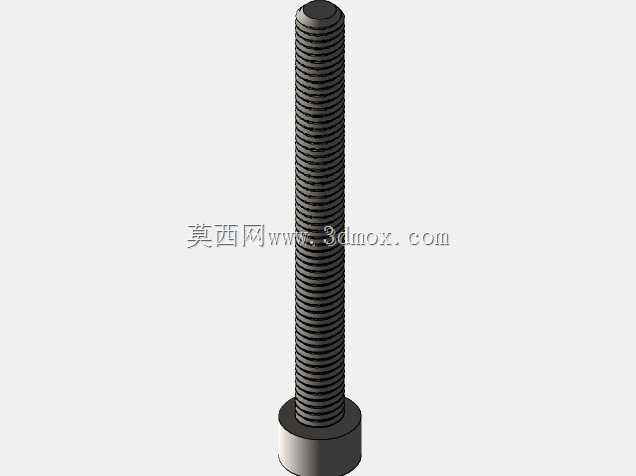

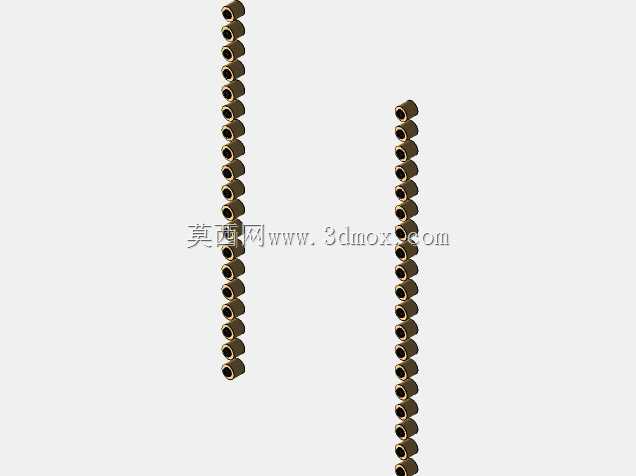

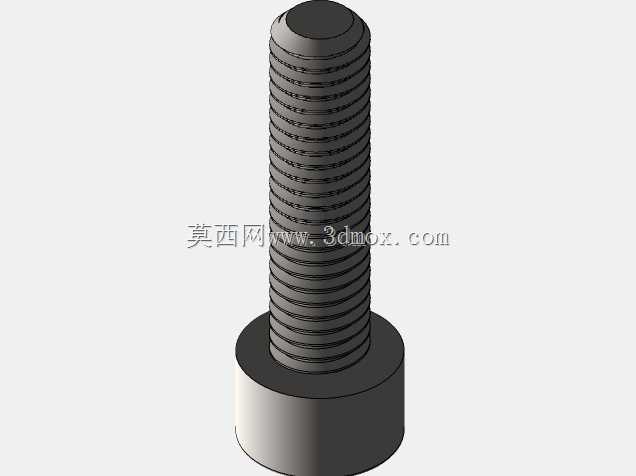

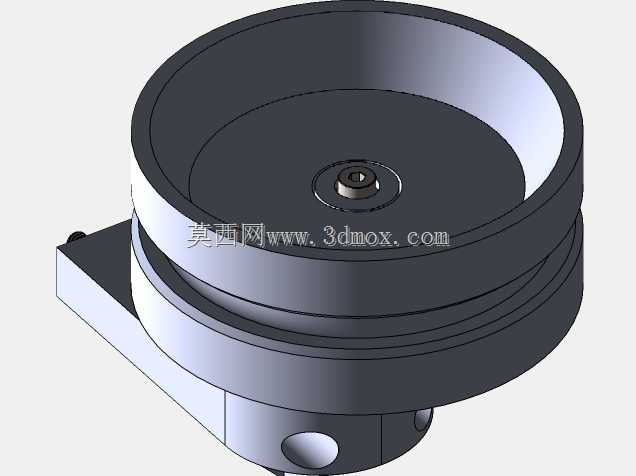

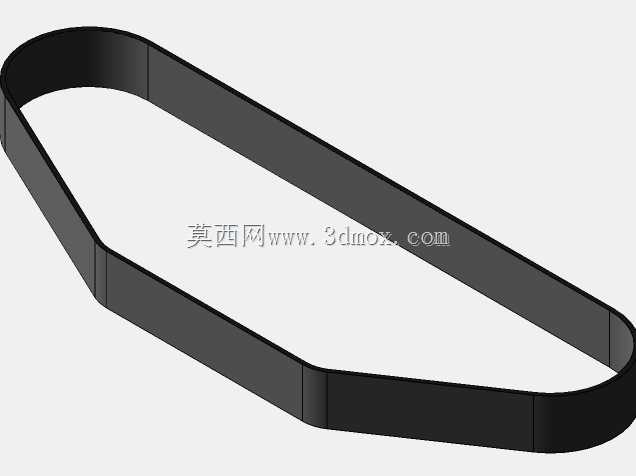

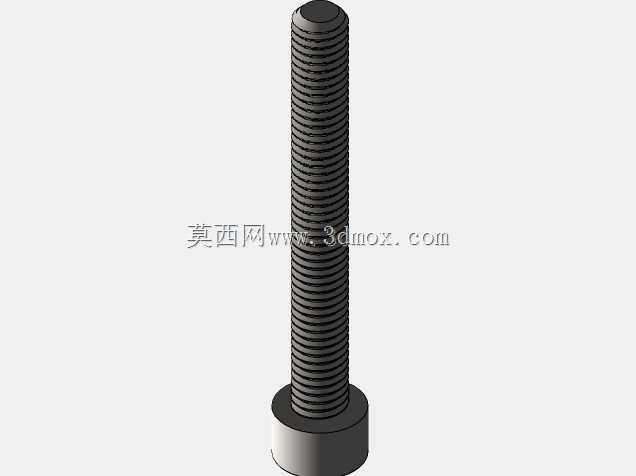

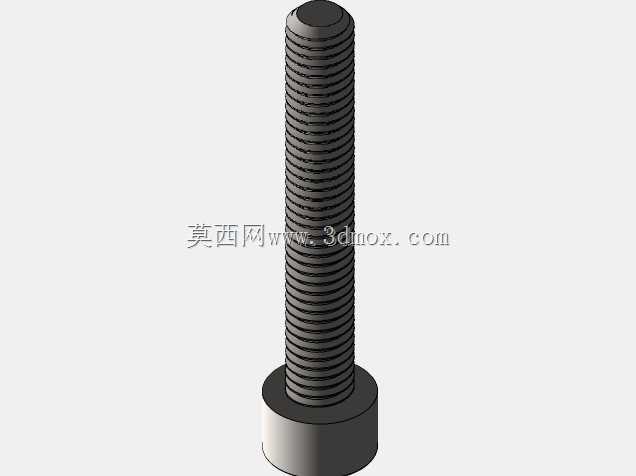

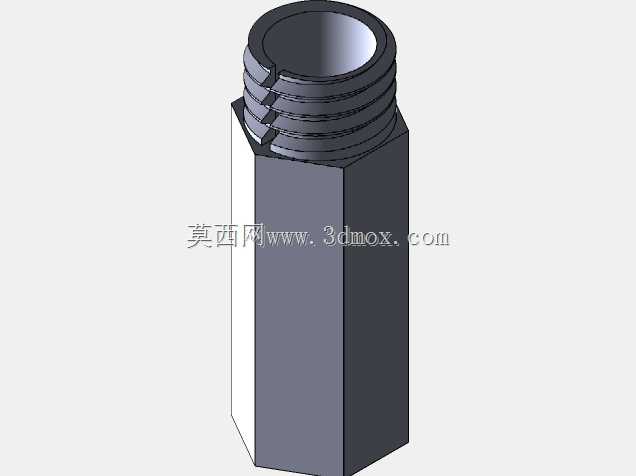

　　同时电机外壳与车架安装面之间设置了定位止口，装配时无需反复调整同轴度，降低了组装调试的难度。履带选用常规同步带规格，无需定制特殊履带配件，日常维护更换成本更低，履带张紧通过尾部导向轮的安装长孔实现，调整时只需松开导向轮固定螺钉，移动导向轮位置至履带下垂量符合要求后锁紧即可，操作便捷。整体结构设计充分考虑3D打印的工艺特性，所有零件均采用无倒扣、少支撑的结构设计，打印时无需添加大量支撑结构，减少了打印材料的浪费，同时零件之间的连接采用螺纹嵌件与螺丝配合的方式，未使用预埋螺母，装配时直接将螺纹嵌件压入对应安装孔即可完成连接，连接强度满足小型移动底盘的负载需求。车架两侧的安装边预留了扩展接口，可根据使用需求加装侧置传感器支架、防护挡板、

　　辅助轮组等附加组件，适配不同场景的使用要求。底盘的离地间隙经过优化设计，在保证行走稳定性的前提下预留了足够的越障高度，可顺利通过常见的小尺寸障碍物、线缆、地面接缝等场景，行走过程中履带与地面的接触面积更大，相比轮式结构具备更好的抓地力，在光滑瓷砖、木质地板、短毛地毯等常见室内地面都能获得稳定的行走表现，不会出现打滑空转的问题。承载平台的平面度控制在合理范围内，搭载对安装平面度要求较高的激光雷达、视觉摄像头等元件时，无需额外调整安装基准即可获得准确的检测数据。
