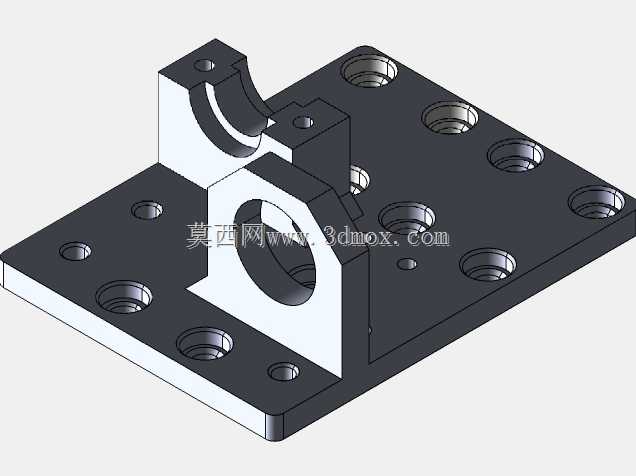

AnetA8Plus波顿挤出机自动调平安装支座

　　这款安装支座是面向桌面级FDM3D打印机改装场景设计的结构件，主要适配AnetA8Plus机型的e3d规格波顿挤出机升级，同时兼顾M18自动调平传感器的安装定位需求，解决用户改装挤出机时缺少一体化固定点位、调平传感器安装偏移的常见问题。从实际装机场景来看，桌面级3D打印机用户在更换第三方波顿挤出机时，常遇到原有安装孔位不匹配、挤出机固定后与光轴运动路径干涉、调平传感器单独固定易受打印振动影响偏移的问题，这款支座将挤出机支撑结构与传感器安装位整合在同一底板上，从结构根源上减少了分散安装带来的累积误差。设计层面，支座底板采用多沉头孔布局，所有安装孔位均对应打印机X轴滑台的原有安装螺孔，不需要对原有滑台进行二次打孔或打磨改装，

　　安装时直接对齐孔位拧入螺丝即可完成固定，降低改装操作门槛。支撑挤出机的两处立臂采用半环抱式结构，上部的弧形开口适配波顿挤出机的圆柱安装面，下部的通孔对应挤出机进料端的固定销位，安装后可以限制挤出机的径向转动与轴向窜动，避免打印过程中挤出机因快速往复移动出现松动移位。M18传感器的安装位设置在立臂侧方的凸台上，孔位中心与喷嘴中心的水平偏移量经过校准，配合固件里的探头偏移参数设置，可以保证调平探测点与实际打印点位的坐标一致性，减少自动调平后的首层打印误差。从安装边界来看，底板整体轮廓完全落在X轴滑台的原有安装区域内，边缘做了倒角处理，不会在滑台左右移动时与打印机框架、同步带张紧结构发生碰撞，立臂的高度经过测算，安装e3d波顿挤出机后，

　　喷嘴的Z轴最低行程可以覆盖原有打印平台的全部高度范围，不会出现Z轴行程不足无法打印大尺寸模型的问题。结构受力层面，底板与立臂的连接处做了加厚过渡处理，避免挤出机长时间工作的振动导致连接处出现应力断裂，所有孔位的沉头深度适配常用的M3内六角螺丝，安装后螺丝头不会突出底板表面，保证底板与滑台安装面完全贴合，不会出现安装倾斜导致的挤出机垂直度偏差。
