AnetA8Plus打印机X轴皮带张紧结构

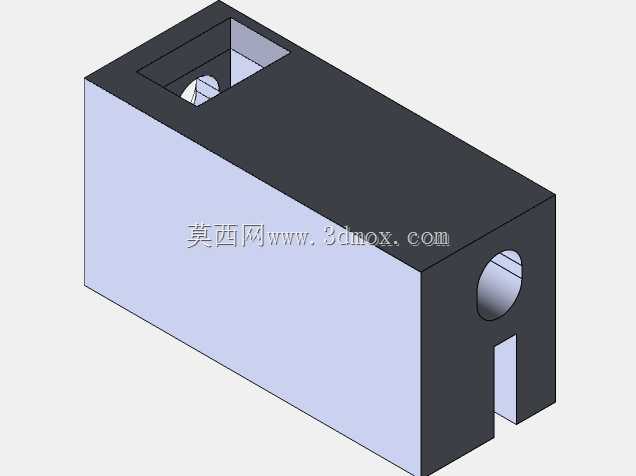

　　桌面级FDM3D打印机在长时间连续打印作业中，X轴同步带会因反复往复受力、温度变化产生蠕变松弛，直接导致喷头走位精度下降，出现层纹偏移、尺寸超差甚至丢步错层的问题，这款X轴皮带张紧结构就是针对AnetA8Plus机型的X轴传动痛点设计的配套功能部件。从安装边界来看，该部件采用卡槽式嵌入结构，直接适配AnetA8Plus原有X轴铝型材的安装槽位，不需要对原有设备的机架进行打孔、裁切等二次改装，整体外形为规整的长方体块式结构，侧边预留的两个光孔对应X轴滑块的原有安装孔位，装配时可以直接替换原有X轴端部的固定挡块，不会和X轴滑台、拖链、喷头组件产生运动干涉，安装后X轴的有效行程不会出现明显缩减，能保留设备原有的最大打印幅面。

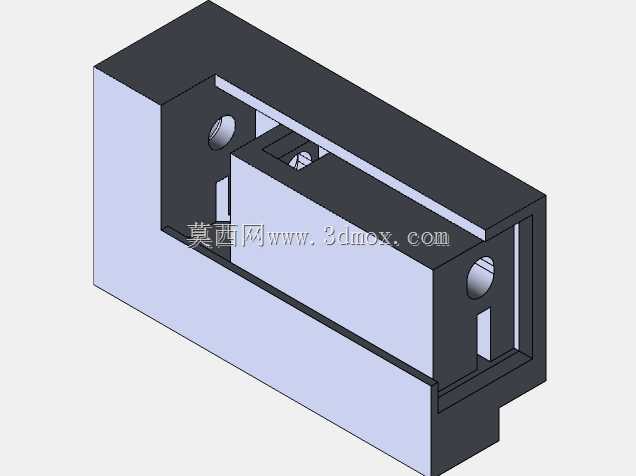

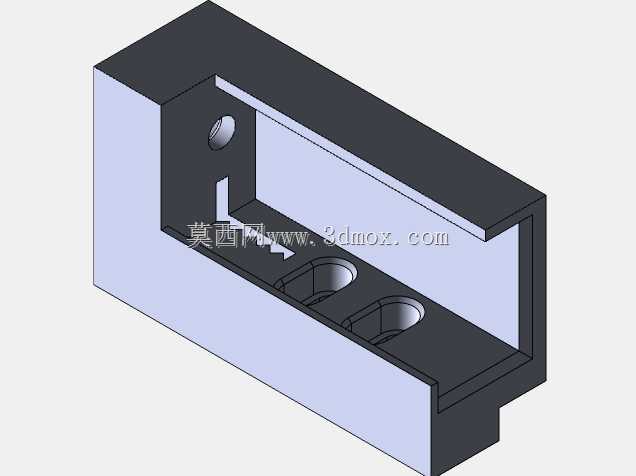

　　设计思路上摒弃了传统外置式张紧架突出机架、容易剐蹭打印件或者磕碰周边物件的缺陷，将张紧调节结构整合在部件内部，通过内置的滑动卡位结构夹持皮带端头，转动调节件时就能带动滑动卡位块沿X轴轴向位移，实现皮带张紧度的无级调整，调节到位后通过侧边的顶紧结构锁死位置，不会因为设备运行的振动出现松脱移位。实际使用中，操作人员不需要拆解X轴的整套传动组件，只需要在设备日常维护时，松开锁止结构调整到合适的皮带张力再锁死即可，整个调节过程不需要复杂的专用工具，能大幅降低设备日常维护的操作门槛。结构本身采用分体式组合设计，主体的固定基座和滑动张紧块之间采用间隙配合的滑轨结构，配合面做了限位处理，调节过程中不会出现偏摆卡顿，能保证皮带受力始终沿X轴轴向，

　　不会出现皮带偏磨、运行异响的问题。部件上预留的穿带槽尺寸匹配常规GT2同步带的宽度与厚度，皮带穿入后能通过卡位结构牢牢固定，不会出现长期使用后皮带滑脱的问题。对于桌面级3D打印的应用场景来说，这类集成式张紧部件既解决了原厂设备无张紧调节结构、皮带松弛后只能裁剪重接的麻烦，也避免了第三方外置张紧架带来的安装繁琐、干涉运动部件的问题，能有效提升X轴传动的刚性，保证长时间打印过程中喷头定位的一致性，尤其适合大尺寸模型、高精度零件打印时的传动精度保持需求。
