适配一米径木材的液压式原木抓斗结构

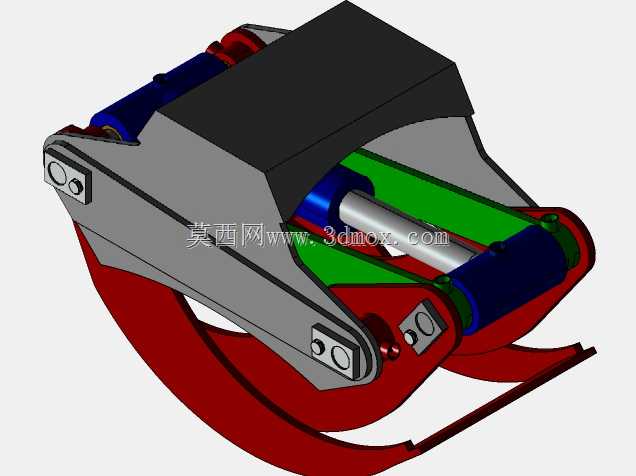

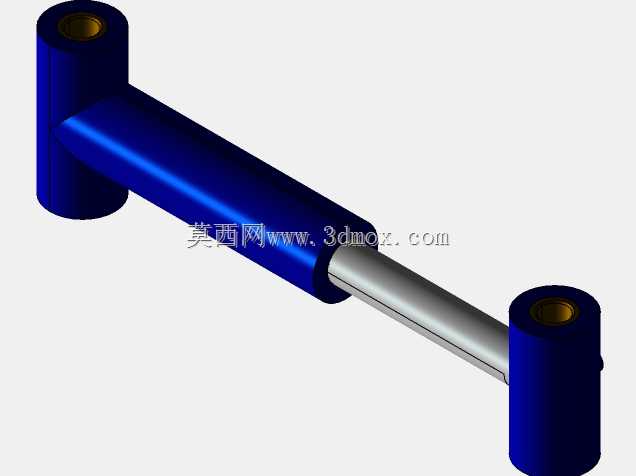

　　这款抓斗主要面向林区原木转运、贮木场装卸、木材加工厂进料工位的作业需求，配套起重设备或挖掘机前端使用，可实现单根大径级原木的稳定夹持与转运，替代传统人工捆扎作业，大幅降低大规格木材装卸过程中的安全风险，提升林区与木材加工环节的物料周转效率。从结构设计逻辑来看，整体采用双弯臂抱合的夹持构型，上接板预留标准安装接口，可直接匹配多数起重属具的连接点位，无需额外改制连接法兰，安装时仅需对接液压油路即可完成调试，现场适配性较强。抓斗的开合动作由横向布置的液压油缸驱动，油缸两端分别铰接在两侧弯臂的中部铰接座上，通过油缸的伸缩行程控制弯臂的开合角度，当油缸完全伸出时，两侧弯臂形成闭合的环抱空间，可牢牢兜住原木柱面，避免转运过程中木材滑脱；

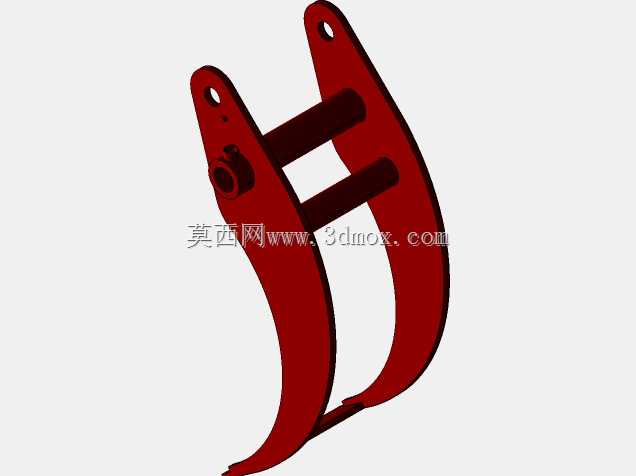

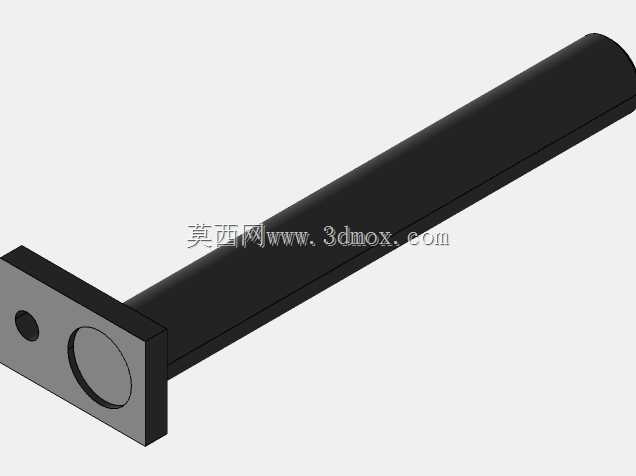

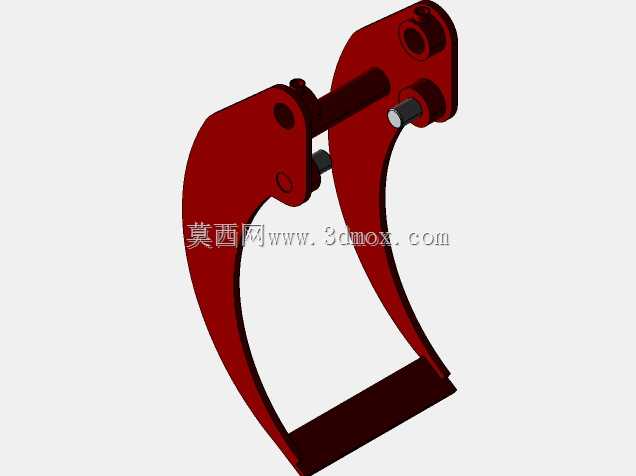

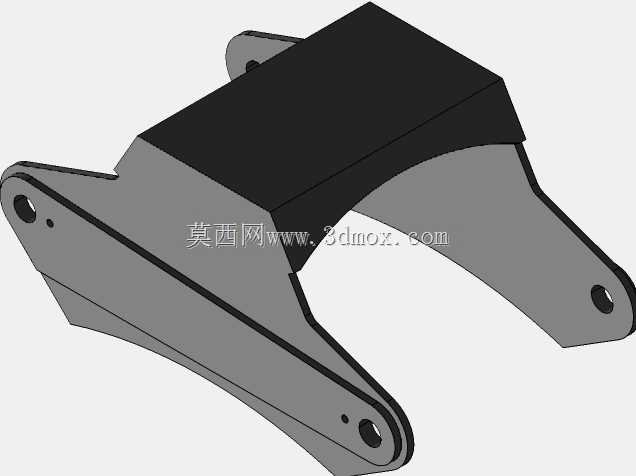

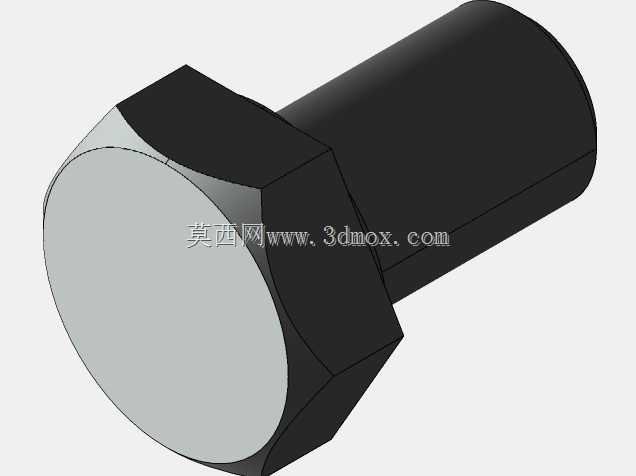

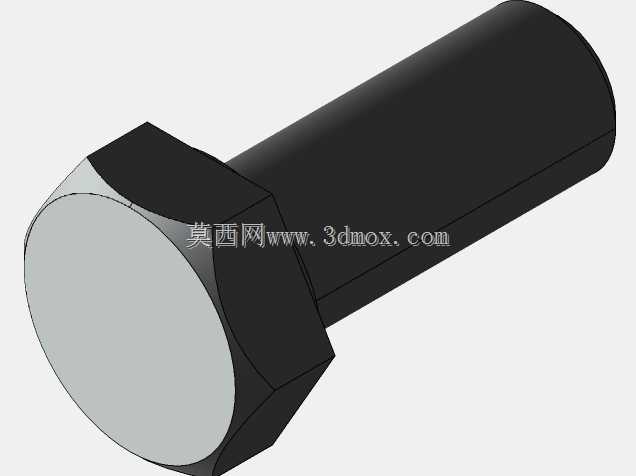

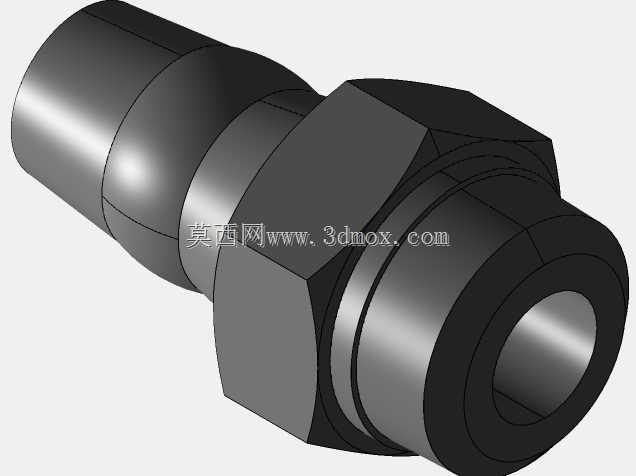

　　油缸缩回时弯臂张开至最大开度，可快速对准待抓取的原木落位。弯臂的弧形轮廓经过曲率优化，针对直径1000mm的原木柱面做了贴合度设计，弯臂内侧无尖锐棱角，夹持时可均匀分散接触应力，避免夹伤原木表层，同时弯臂下端做了收尖处理，可在原木堆垛的缝隙中顺利插入，无需额外辅助拨料即可完成单根木材的取料，减少堆垛整理的辅助工作量。上部的防护盖板采用倾斜式构型，可在户外作业时遮挡雨水、木屑落入铰接与油缸区域，降低杂物卡滞铰接销轴的概率，延长日常维护周期。两侧弯臂的铰接点采用对称布置的双销轴结构，受力时可将载荷均匀分散到两侧侧板上，避免单侧铰接座应力集中导致的结构变形，适配大吨位起重量下的重载作业需求。整体结构的运动间隙经过校核，开合全程无运动干涉，液压管路沿侧板内侧布置，避免作业过程中被木材剐蹭损坏，铰接位置预留润滑注油点位，日常维护时可直接加注润滑脂，无需拆解结构即可完成保养作业。
