整体式佩尔顿水斗式水轮机转轮结构设计

　　在高水头小流量的水力发电场景中，冲击式水轮机组的核心做功部件就是佩尔顿转轮，这类转轮直接承接喷嘴射出的高速水流冲击，将水流的动能转化为转轮旋转的机械能，进而带动发电机完成电能转换。整体式结构的佩尔顿转轮，相比传统分瓣拼接、斗叶装配的结构，省去了斗叶与轮体连接的紧固件、配合面，从根源上避免了高转速工况下连接部位松动、疲劳开裂的风险，更适配水头波动幅度较大、机组启停频繁的中小型水电站运行需求。

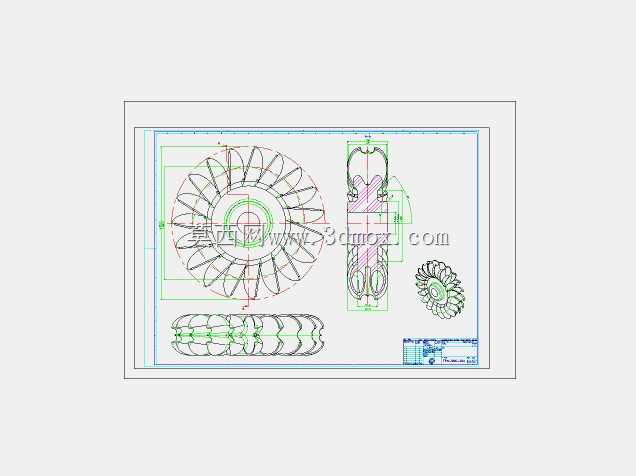

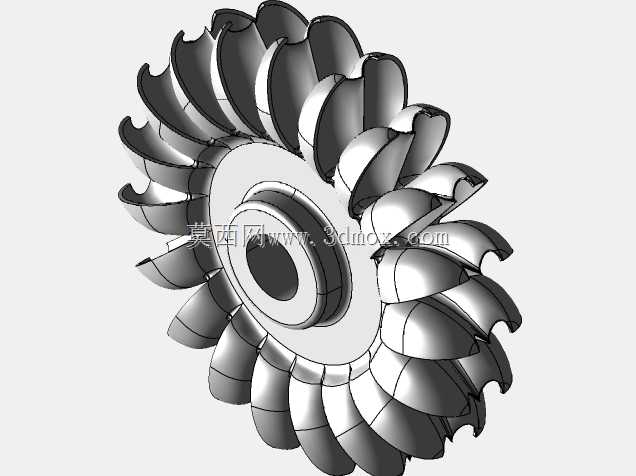

　　从结构设计逻辑来看，整体式佩尔顿转轮的轮盘与水斗采用一体化成型思路，水斗的分水刃角度、斗体内腔曲面弧度都经过水力性能优化，确保高速水流冲击斗叶时，能在斗腔内完成顺畅的折向，将动能最大限度传递给转轮，同时减少水流溢出、回流带来的能量损失。每个水斗的出水边都做了圆滑过渡处理，避免水流排出时对相邻斗叶产生不必要的干扰，降低机组运行过程中的水力振动与噪声。轮盘中心的轴孔与键槽尺寸匹配常规水轮发电机组的主轴安装标准，安装时可直接通过平键传递扭矩，轴孔端面预留有足够的压紧面，能满足锁紧螺母的安装空间要求，无需额外定制过渡连接套。

　　从安装边界来看，这类整体式转轮的径向尺寸控制紧凑，水斗外圆与机壳内壁的安全间隙符合水轮机组的安装规范，不会出现运转时斗叶碰擦机壳的问题；轴向尺寸上，轮盘的轮毂长度经过核算，能保证与主轴配合段的接触长度满足扭矩传递的强度要求，同时不会与机壳内的密封件、导水构件产生空间干涉。建模过程中，水斗的曲面采用连续曲率过渡，既满足后续CNC一体加工的走刀要求，也能减少加工过程中的应力集中点，提升转轮整体的抗疲劳性能。轮盘上的减重孔分布均匀，在保证整体结构强度、刚度满足高转速运行要求的前提下，尽可能降低转轮自身重量，减少主轴的径向载荷，提升机组运行的稳定性。

　　实际应用中，这类整体式佩尔顿转轮多用于100米以上水头的引水式水电站，也可适配小型水力能量回收装置，将高压水流的余压能量转化为旋转机械能驱动其他负载。设计时充分考虑了含沙水流的磨损问题，水斗表面的曲面顺滑无死角，能减少泥沙在斗体内的滞留磨损，延长转轮的检修周期。
