22千瓦冲击式水轮机结构设计

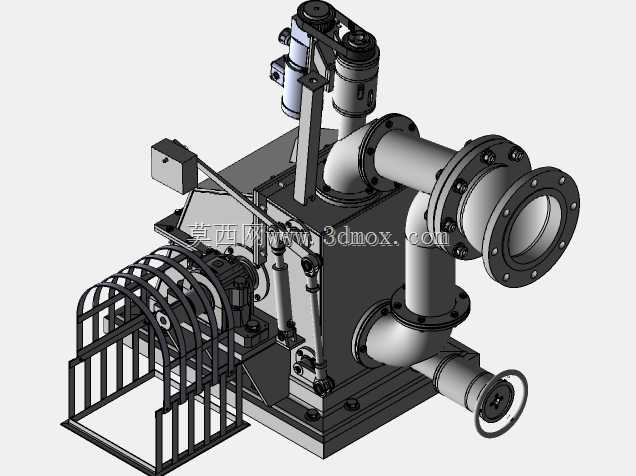

　　在小流域径流式水电站、高水头小流量的山区引水式电站场景中，冲击式水轮机组是核心能量转换设备，这类机组不需要像反击式水轮机那样构建密闭的流道充满水体，仅依靠高压水流冲击转轮叶片完成动能到机械能的转换，尤其适配水头落差在百米级、流量波动相对较大的山区水电开发场景，也可用于小型分布式能源站点、工业余压能量回收的水力利用场景。本次呈现的22千瓦佩尔顿型冲击式水轮机，整体采用撬装集成式结构设计，将转轮腔、进水管路、喷嘴调节机构、防护外罩、安装底座全部整合在统一的焊接底座上，大幅减少现场安装的对齐、找正工作量，适配山区站点运输条件受限、现场安装工装不足的实际工况。从结构设计逻辑来看，进水管路采用多段法兰连接的弯管布局，

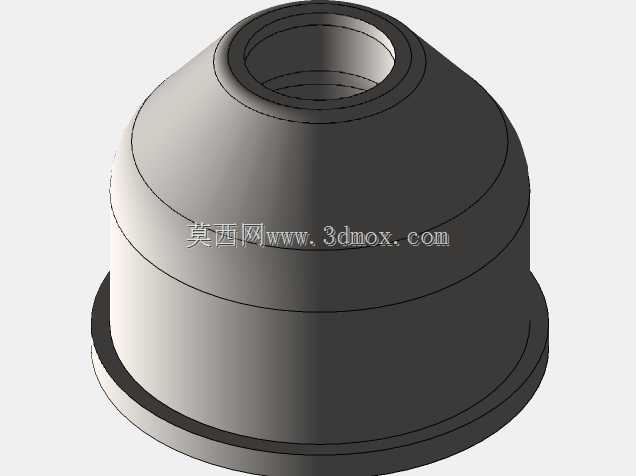

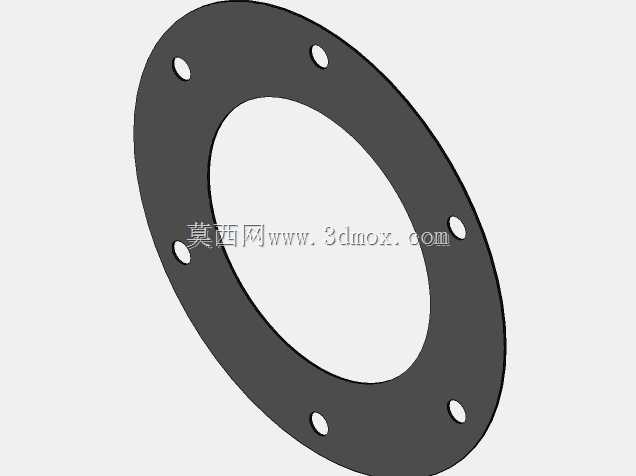

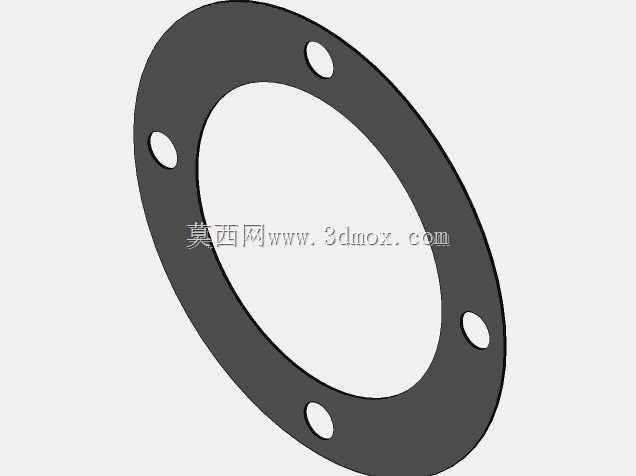

　　进水端采用大口径法兰对接上游压力钢管，管路走向经过弯折后将水流导向喷嘴组件，法兰连接的设计既方便加工阶段的管路试压、焊缝检测，也便于后期运维时拆卸清理管路内的积沙、杂物，避免长期运行后水中的硬质颗粒磨损喷嘴流道。喷嘴调节机构布置在转轮腔侧上方，采用直推式调节结构，可根据上游来水流量变化调整喷嘴的过流面积，保证转轮在不同流量工况下都能获得最优的射流冲击角度，避免流量过小的时候射流发散降低能量转换效率，也避免流量过大时射流冲击到转轮非做功区域造成能量损耗。转轮区域外侧设置了栅格状的防护外罩，栅格间距经过校核，既可以阻挡运维人员误触高速旋转的转轮部件，满足设备安全防护的要求，又不会阻挡做功后水流的排出，栅格采用圆钢焊接成型，

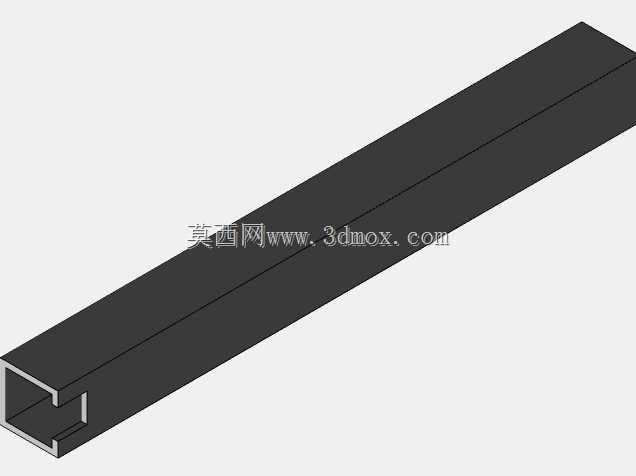

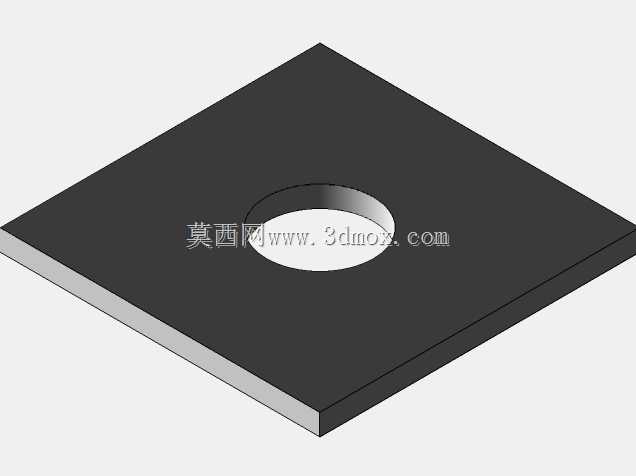

　　整体与底座采用螺栓连接，检修转轮时可快速拆卸外罩，不需要动用大型吊装设备。设备的安装底座采用加厚钢板焊接的箱型结构，底座上预留了对应地脚螺栓的安装孔位，安装时仅需要将基础预埋螺栓穿过底座孔位，完成水平找正后紧固即可，不需要现场再做复杂的二次灌浆层定位，底座的刚性经过校核，可承受转轮高速旋转时产生的振动载荷，避免长期运行后底座变形导致转动部件与固定腔室发生刮擦。从安装边界来看，设备整体的外接管路仅包含进水法兰端、尾水排出端两个接口，进水法兰的端面垂直度、同轴度在厂内装配时已经完成预调，现场对接管路时不需要额外调整喷嘴与转轮的相对位置，设备的整体宽度、高度都适配常规的山区电站厂房门洞尺寸，不需要对厂房做额外的扩拆改造即可完成设备进场。

　　在功能特性上，这类佩尔顿结构的冲击式水轮机对水质的适应性更强，即使水流中携带少量的泥沙、细小杂质，也不会像反击式机组那样出现流道堵塞、叶片气蚀的问题，只要在进水端设置简单的拦污栅即可满足长期运行要求，转轮的斗叶采用曲面流线型设计，射流冲击到斗叶后会顺着曲面平滑转向，将水流的动能尽可能多的传递给转轮，减少水流甩出时的剩余动能损耗，斗叶的曲面曲率经过反复校核，保证不同开度下的射流都能垂直冲击到斗叶的做功区域，提升全工况下的能量转换效率。设备的转动部件全部做了动平衡校正，运行时的振动幅值控制在水电设备的标准允许范围内，不需要额外做复杂的减振基础即可稳定运行，管路的弯折位置都做了圆弧过渡处理，减少水流在管路内流动时的沿程阻力损失，避免压力水头在管路段出现不必要的损耗。
