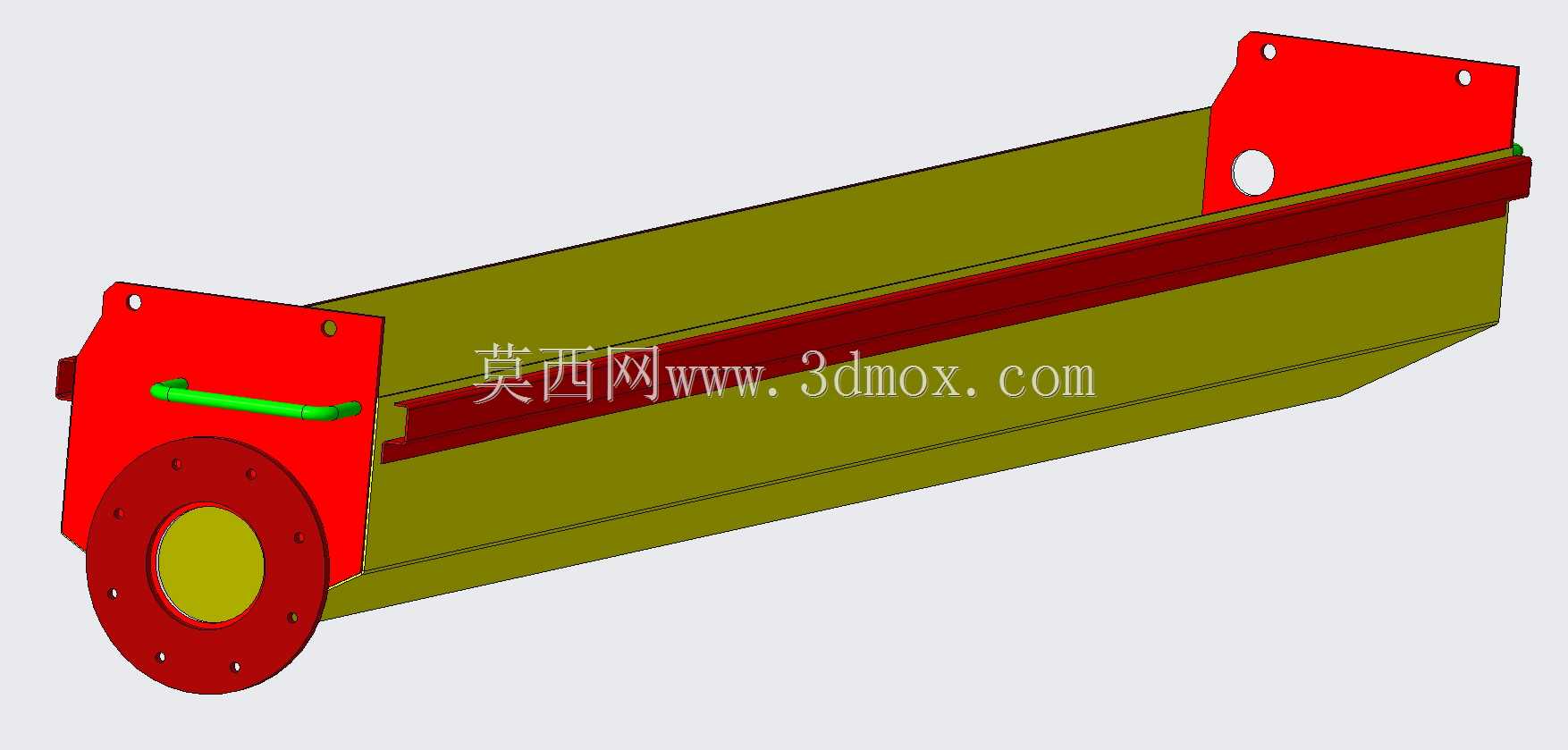

带法兰安装端的长槽型防护容纳盒结构

　　这款长槽型容纳构件，主要应用在工业设备的管线收纳、小型传动组件防护场景中，不少户外布设的通讯传输设备、生产线侧边的走线防护段都会用到这类结构，既可以把零散的线缆、细长传动杆件封闭在槽腔内部，避免车间内的切削碎屑、扬尘或是户外的雨水侵入造成部件卡滞、锈蚀，也能通过两端的安装结构直接固定在设备机架上，不需要额外设计转接支架，能大幅缩减现场安装的配做工作量。从结构设计逻辑来看，主体采用等截面长槽构型，槽腔内部做了统一的壁厚处理，既保证整体结构刚度，也能控制整体重量，槽体侧壁设置的纵向加强筋，沿着槽体长度方向通长布置，能有效抵消长槽结构在悬臂安装状态下的形变，避免槽体因为长期受载出现侧壁外张、连接位错位的问题。两端的安装结构做了差异化设计，

　　一端采用带螺栓孔的圆形法兰结构，法兰端面上均匀布置的连接孔可以和对接端的圆形构件端面完全贴合，实现密封式连接，法兰中心的开孔刚好和槽腔内部连通，方便线缆或是传动杆从对接设备直接穿入槽腔内部，不会出现走线干涉；另一端采用立式安装支板，支板上预留两个固定孔位，可以直接通过螺栓锁附在垂直安装面上，适配设备侧装的安装需求。设计过程中对安装边界做了充分考量，法兰端的外圆尺寸、支板的安装孔间距都和常规工业设备的安装接口做了匹配，槽体的整体长度可以根据实际布设需求做等比例调整，不会影响两端安装结构的适配性；槽体边角位置都做了圆弧过渡处理，既可以避免安装过程中尖锐边角划伤操作人员，也能减少应力集中，提升构件的抗疲劳性能。槽体外侧设置的小型凸起挂耳，

　　可以用来固定外置的走线卡扣或是标识牌，不需要在槽体上额外钻孔破坏结构整体性，日常维护时也可以直接在挂耳位置加装临时固定件，适配不同场景的临时改造需求。这类容纳结构在实际使用中，通常会根据使用环境选择对应的材质，普通车间环境采用普通碳钢做表面喷塑处理即可，有腐蚀介质的场景可以更换为不锈钢或是玻璃钢材质，两端的安装面都预留了密封槽安装位，需要密封防护时可以直接嵌入密封条，不需要二次加工密封结构。
