弯转式通风导流风道结构设计

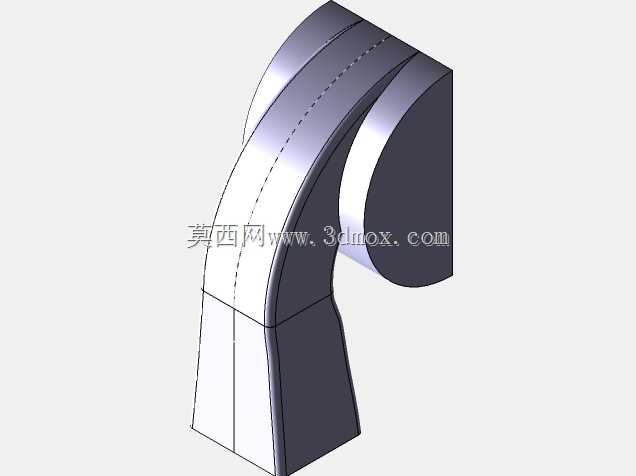

　　这款弯转式风道结构，主要面向需要在有限安装空间内完成气流转向输送的场景，常见于小型设备的散热通风回路、工位局部排风系统、紧凑型环境的气流组织布局中，可在不额外占用过多直线安装空间的前提下，完成气流的90度左右转向输送，避免气流直吹造成的紊流、压损过大问题。从结构设计逻辑来看，整个风道采用一体化变截面弯转构型，进气端采用矩形接口，适配常规方形通风管路或设备出风口的安装对接，接口边缘做了加厚止口设计，安装时可直接卡入对接端的密封槽，配合密封胶条即可完成密封固定，无需额外设计复杂的连接法兰，能有效压缩安装占用的边界尺寸。弯转段采用大曲率圆弧过渡设计，内壁做了顺滑曲面处理，没有直角折边结构，气流经过转向段时不会产生明显的涡流区，

　　可降低气流输送过程中的压力损失，减少通风系统的动力损耗。出气端同样采用矩形截面，但截面尺寸相比进气端做了小幅收窄，可在气流流出时提升出口风速，适配需要定向送风的使用需求，比如针对设备局部发热点的定点散热，或是工位排风的定向捕集。整个风道的壁厚采用均匀等厚设计，适配常规的薄板折弯焊接或是注塑一体成型工艺，生产时无需做特殊的壁厚差处理，可降低加工成型的难度，减少生产过程中的变形概率。安装边界方面，整个风道的弯转半径经过优化，外侧轮廓没有突出的安装耳或冗余结构，可直接贴靠设备内壁或安装面固定，仅需在风道侧面预留两个固定孔位即可完成安装，不需要预留过大的安装操作空间，非常适合内部空间紧凑的小型设备使用。在实际使用中，

　　这类风道可根据输送介质的不同选择对应的加工材质，输送常温空气时可采用镀锌钢板或ABS塑料加工，若输送带有一定温度的气流，可更换为不锈钢或耐高温工程塑料材质，结构本身不需要做大幅修改即可适配不同工况。风道的弯转段外侧做了加强筋结构设计？不，这款结构的弯转段通过曲面自身的构型保证结构强度，在常规通风压力下不会出现鼓胀或变形问题，不需要额外添加加强筋，进一步简化了生产工艺。对接接口的尺寸公差控制在常规机械配合范围内，可适配同规格的标准通风软管或硬管连接，不需要单独定制对接配件，降低了现场安装的配件成本。在气流组织方面，这款风道的转向角度经过流体仿真验证，气流经过转向后的流速分布均匀，不会出现单侧流速过高、另一侧形成滞流区的问题，可保证出口气流的覆盖范围均匀，避免出现通风死角。
