工厂自动化机器人作业工作站布局设计

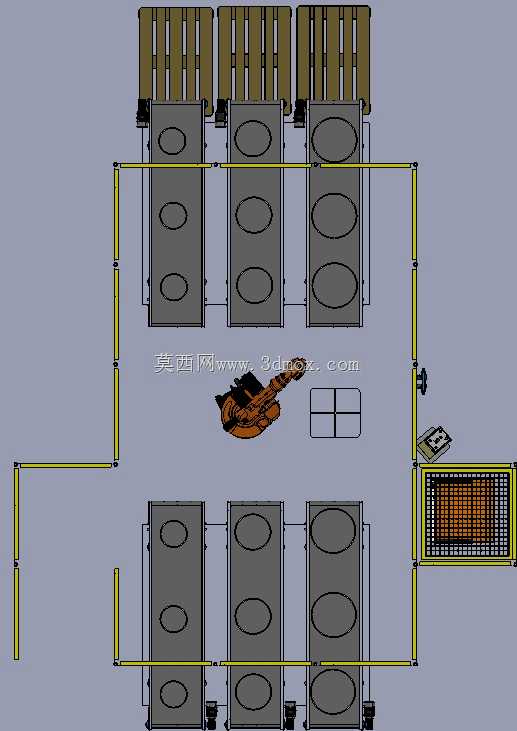

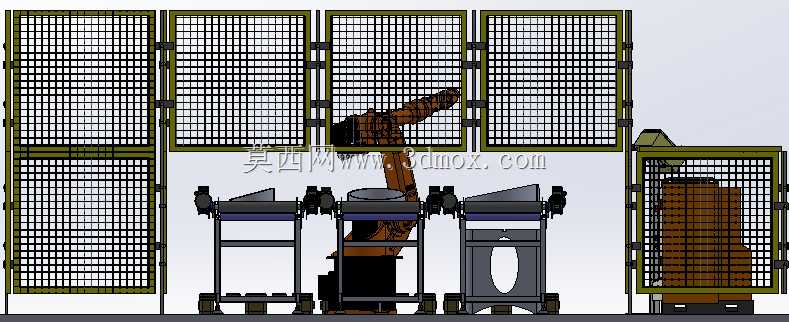

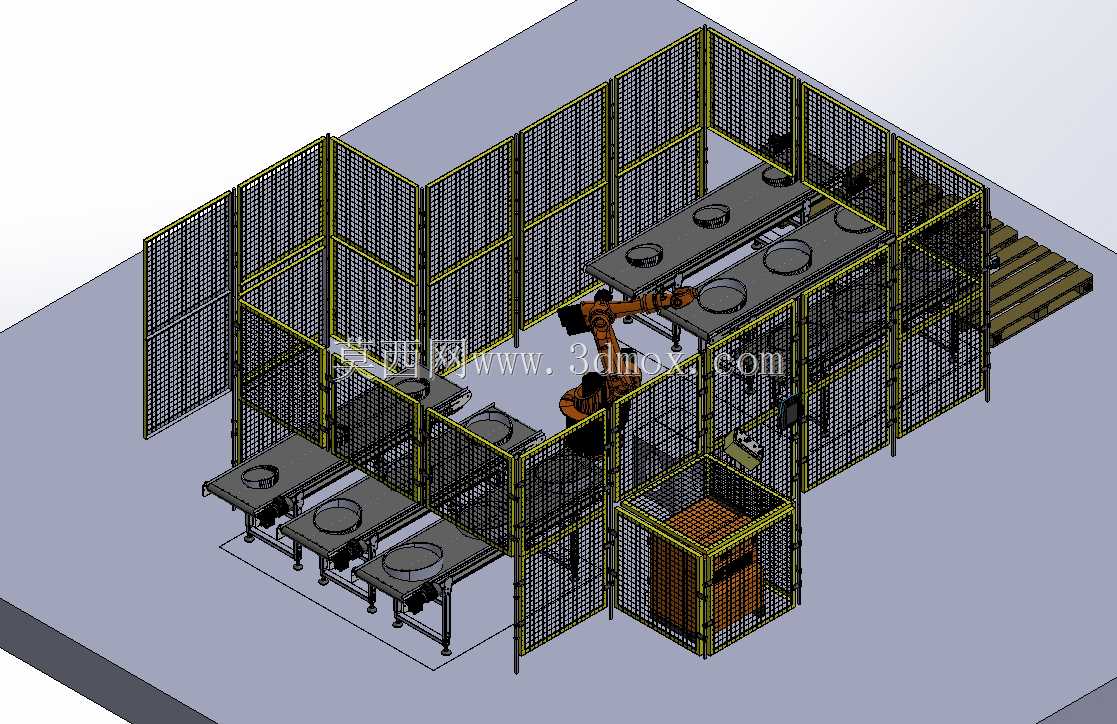

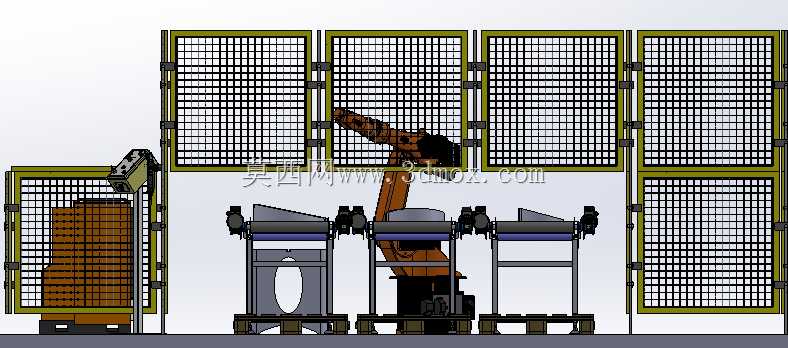

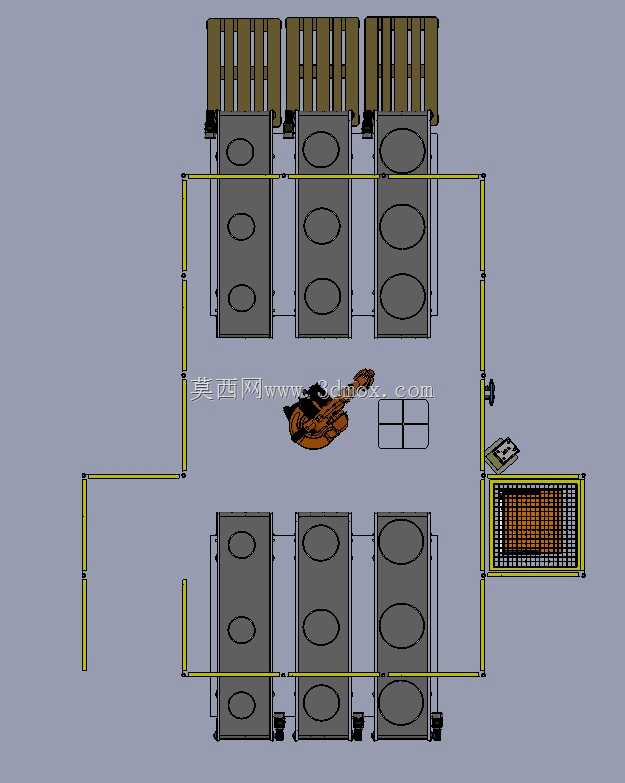

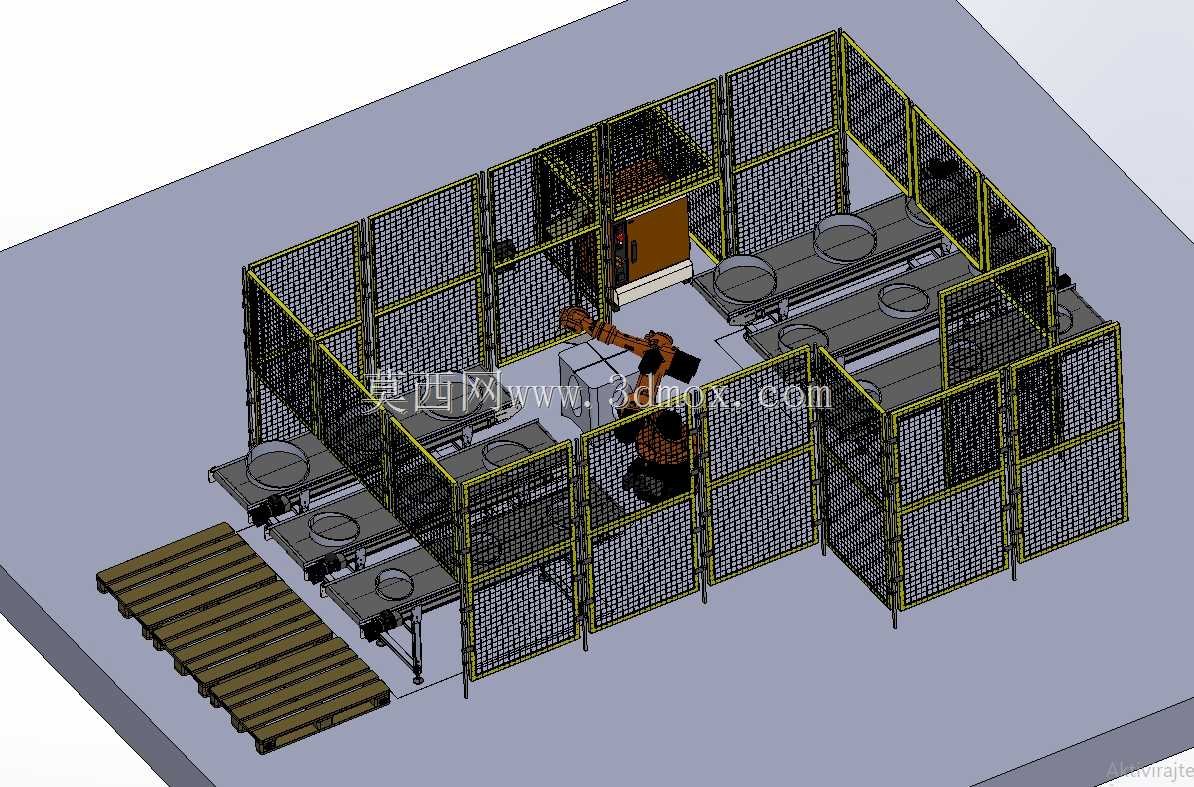

　　这套三维设计方案针对离散制造车间的自动化升级需求搭建，核心围绕六轴工业机器人的作业半径规划整体布局，可覆盖中小型零部件的上下料、工序转运、工位衔接类作业场景，适配五金加工、汽配零部件、3C结构件等多品类生产单元的自动化改造需求。设计阶段优先划定机器人的运动包络边界，将安全围栏的安装位置设置在机器人最大伸展距离外150mm处，围栏采用网格型材拼接结构，单块围栏宽度适配标准铝型材安装孔距，整体围栏合围后形成封闭的作业防护区间，仅在物料进出侧预留对应输送线的通行缺口，缺口处配套可快速拆装的防护门结构，方便设备调试、故障排查时人员进入，同时满足车间安全防护规范要求，避免人员误入机器人运动区间引发安全事故。

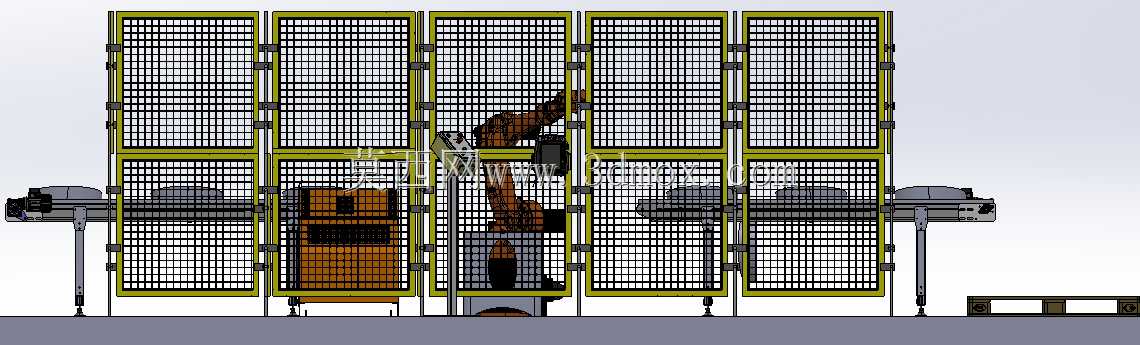

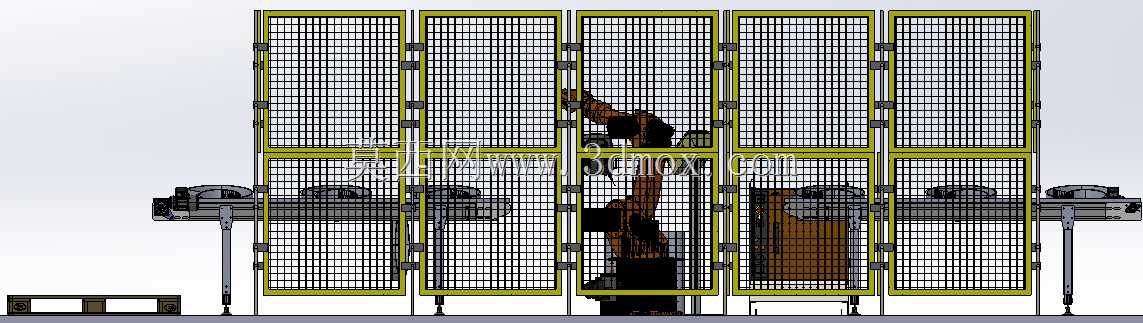

　　布局中在机器人作业范围内设置三组并行工位架，工位架采用方管焊接框架结构，台面高度匹配机器人末端执行器的最优作业高度，工位架底部预留标准托盘放置空间，可兼容车间通用的欧标木质、塑料周转托盘，物料通过托盘整垛配送至工位后，机器人可直接完成托盘上物料的抓取、转序作业，无需额外增设托盘拆垛机构，简化了工位结构。物料输送采用皮带式输送线结构，输送线架体采用铝型材拼装设计，线体高度与工位架台面齐平，线体端部设置定位挡块，可对输送到位的工装板或物料进行硬限位，保证机器人抓取位置的重复精度，输送线的驱动端设置在围栏外侧，方便日常维护时不用进入防护区间即可完成电机、辊筒的检修更换。整体布局充分考虑车间地面安装条件，

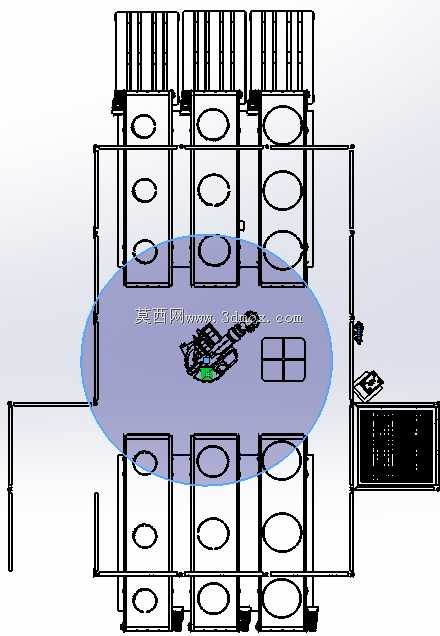

　　所有设备的安装脚座均预留膨胀螺栓固定孔位，可直接在硬化水泥地面完成固定，无需额外做预埋基础，单套工作站的整体占地宽度适配标准车间柱距，可直接嵌入现有产线的工序节点之间，不需要对原有车间布局做大规模调整。设计过程中对机器人的运动路径做了模拟校验，确保机器人在各工位之间转运物料时不会与围栏、工位架、输送线产生运动干涉，末端执行器的运动轨迹预留足够安全间隙，同时兼顾作业节拍，将单工位物料取放的动作路径优化至最短，减少无效空行程，提升工作站整体运行效率。围栏的网格尺寸满足安全防护等级要求，既可以阻隔人员肢体伸入防护区间，又不会遮挡外部人员对设备运行状态的观察视线，方便车间巡检人员实时查看机器人作业状态。
