轮式移动焊接作业机械臂装置

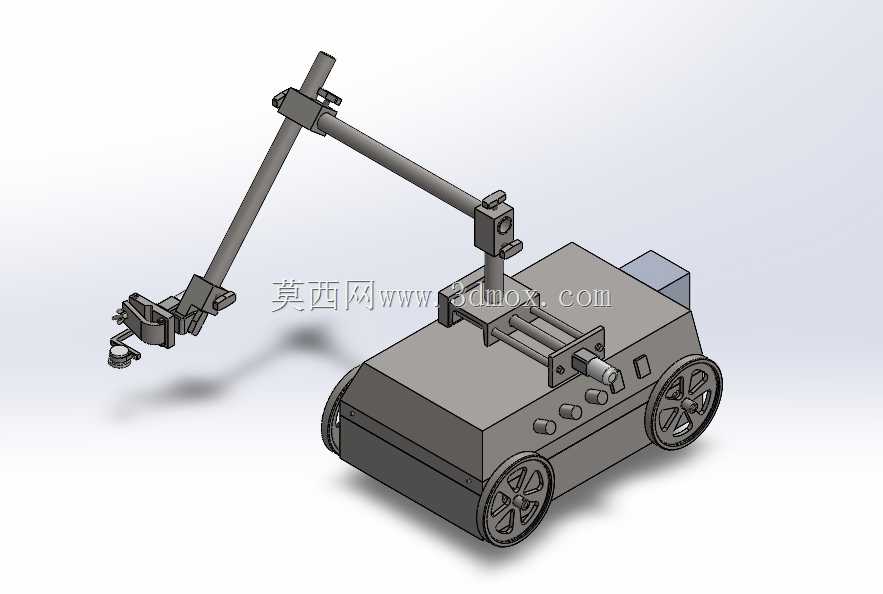

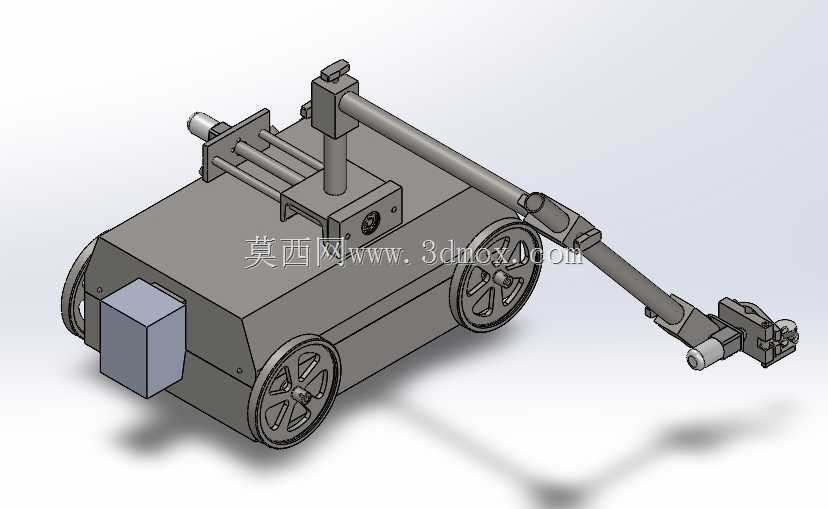

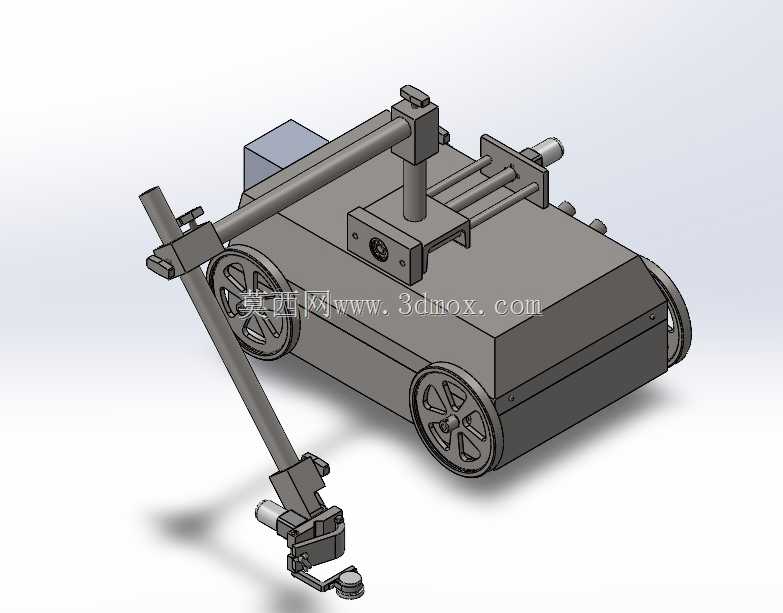

　　这款轮式移动焊接作业装置，主要面向车间内分散工位的焊接作业需求设计，区别于固定工位的焊接专机，它自带移动底盘，可在平整的车间地面自主移动至待焊工件旁，无需额外吊装转运重型工件，尤其适合多品种小批量生产场景下，大型结构件的补焊、组焊工序，能大幅减少工件转运的辅助工时。从结构布局来看，整机采用轮式差速移动底盘作为承载基体，底盘上部集成了多自由度调节机械臂，机械臂末端搭载焊接执行端头，整体布局紧凑，底盘重心经过配重优化，在机械臂全伸展状态下也能保持足够的抗倾覆稳定性，不会出现侧翻风险。底盘部分采用四轮布局，两个驱动轮布置在底盘中部两侧，两个随动万向轮布置在底盘前后端，这种布局既保证了直线行走的稳定性，也能实现小半径转向，

　　适配车间内狭窄通道的通行需求，底盘外壳采用钣金折弯成型，表面预留了操作按钮、状态指示灯的安装位，内部可容纳驱动电机、控制模块、焊接电源配套组件以及线缆收纳结构，所有外露接口都做了防焊渣飞溅的遮挡设计，避免焊接过程中高温焊渣落入设备内部造成元器件损坏。上部的机械臂采用多段式铰接结构，包含水平回转、俯仰调节、伸缩调节三个维度的运动自由度，臂段之间采用锁紧式铰接结构，可根据待焊位置的高度、角度灵活调整臂架姿态，调整到位后可通过锁紧机构固定臂架位置，保证焊接过程中执行端头的稳定性，不会因为焊接反力出现位置偏移。机械臂末端的焊接执行端头配套了焊枪夹持机构，可适配常规的气保焊、氩弧焊焊枪，夹持位置可微调，保证焊枪与焊缝的对中精度，

　　端头处还预留了焊渣防护挡板的安装位，能减少焊接飞溅对臂架结构的烧蚀损伤。在设计过程中，重点考虑了现场作业的实际边界条件：整机通行宽度控制在常规车间安全通道的允许范围内，可顺利通过1.2米宽的车间通道；机械臂最大伸展长度覆盖底盘周边1.5米半径的作业范围，可满足常规中小型结构件的焊缝覆盖需求，无需频繁移动底盘位置；底盘离地间隙适配车间常见的地面凸起、轨道接缝等工况，不会出现卡滞问题；所有运动铰接点都采用了防尘密封结构，适配焊接车间多粉尘、多焊渣的作业环境，减少日常维护的频次。实际使用时，操作人员可推动设备（或通过遥控驱动）移动至待焊工位，根据焊缝位置调整机械臂各段的角度与伸展长度，锁紧固定后即可开展焊接作业，相比手持焊接作业，

　　该装置可稳定保持焊枪的行走姿态，降低操作人员的劳动强度，同时提升焊缝成型的一致性；相比固定式焊接机器人，它无需铺设固定导轨、无需对工位做专门改造，部署灵活，可快速适配不同工位的临时焊接需求，尤其适合设备维修、小型结构件加工、钢结构预制等场景下的焊接作业。结构设计上，所有承力臂段都采用矩形钢管焊接成型，在保证结构刚度的前提下控制整机重量，底盘下部预留了配重块安装腔，可根据实际搭载的焊接设备重量调整配重量，保证不同工况下的整机稳定性；线缆全部采用拖链收纳布置，沿臂架内侧走线，避免线缆外露被焊渣烫损，同时也让整机外观更整洁，减少线缆勾挂周边工件的风险。
