带皮带轮的轴承轴传动组件结构

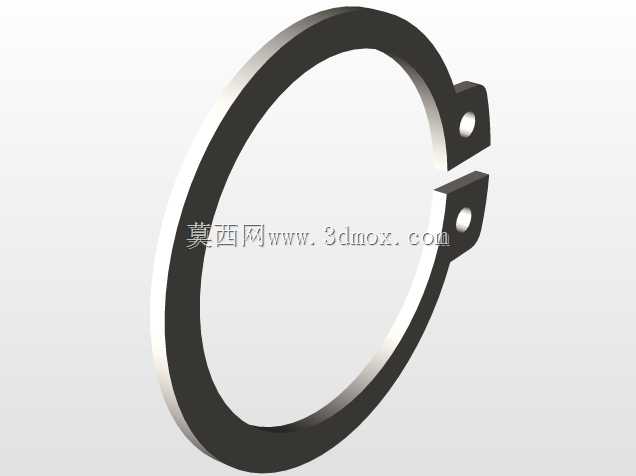

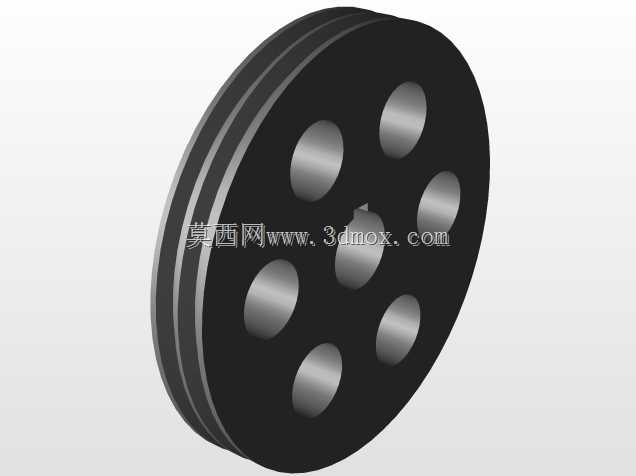

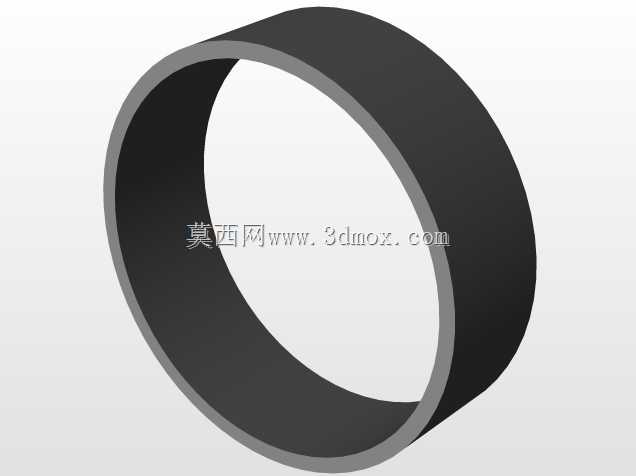

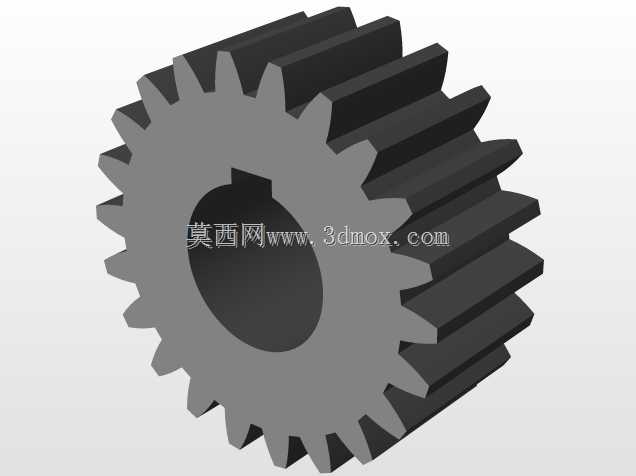

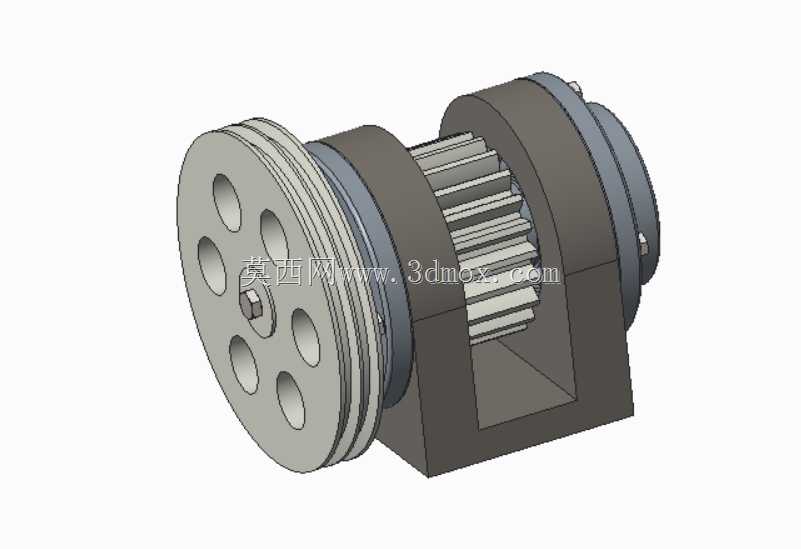

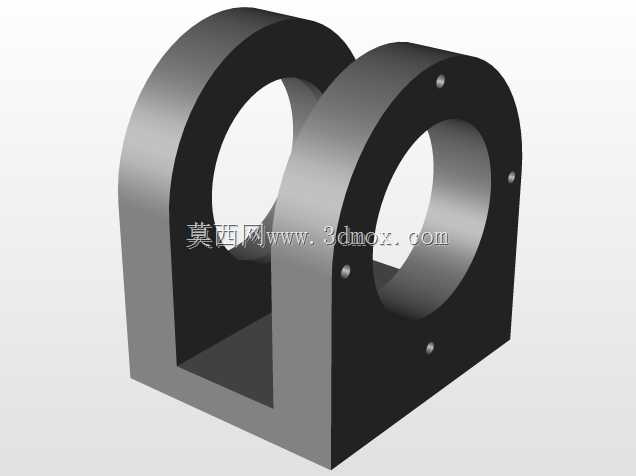

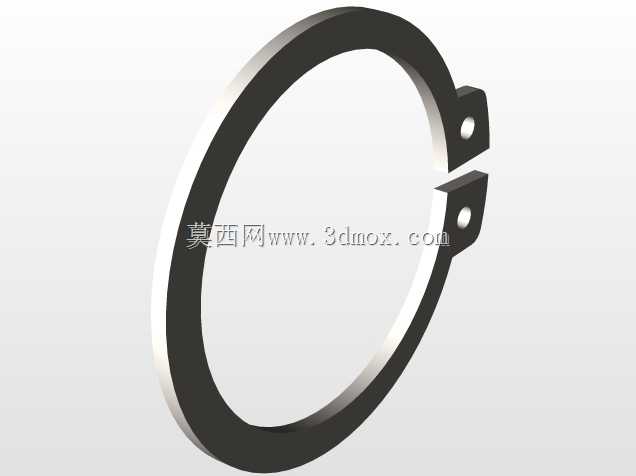

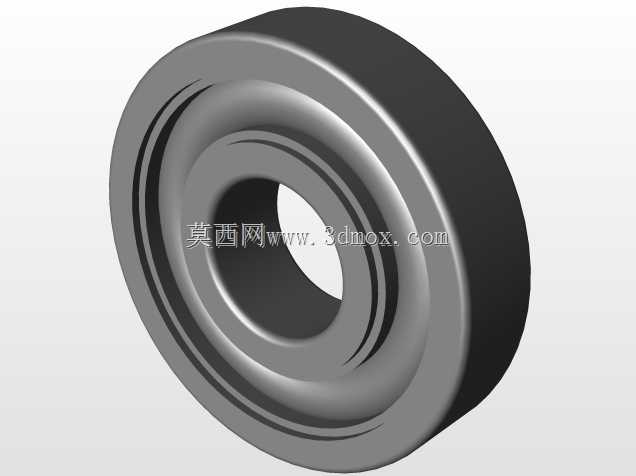

　　这套带皮带轮的轴承轴传动结构，常见于中小功率的动力传递场景，比如轻工输送线的动力输入端、小型加工设备的主轴传动单元，或是农用小型机具的动力接驳部位，核心作用是将电机输出的回转动力，通过皮带轮的摩擦传动完成一级减速后，经轴端的齿轮结构把扭矩传递给下游执行部件，相比直连传动能缓冲启动瞬间的冲击载荷，也能在过载时通过皮带打滑保护后端核心构件不受损。设计上采用了剖分式的轴承座支撑结构，轴承座为开口箱型结构，两侧嵌入深沟球轴承对轴体做双支点固定，既可以承受皮带传动带来的径向张紧力，也能抵消齿轮啮合时产生的部分轴向载荷，轴体上的齿轮与轴采用一体化加工设计，减少了键连接带来的传动间隙，提升了回转精度。皮带轮端设计了多槽带轮结构，适配V型带传动，

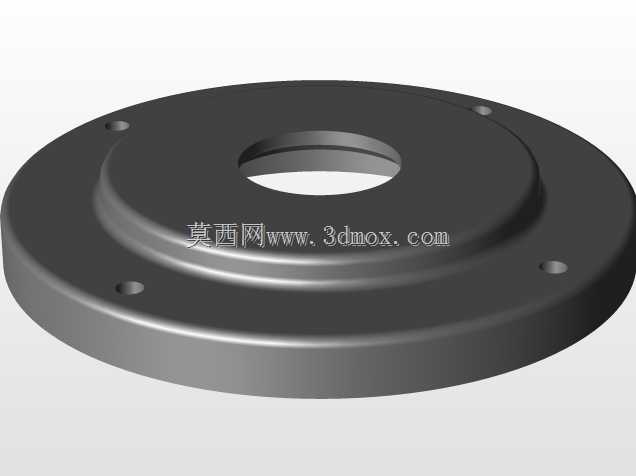

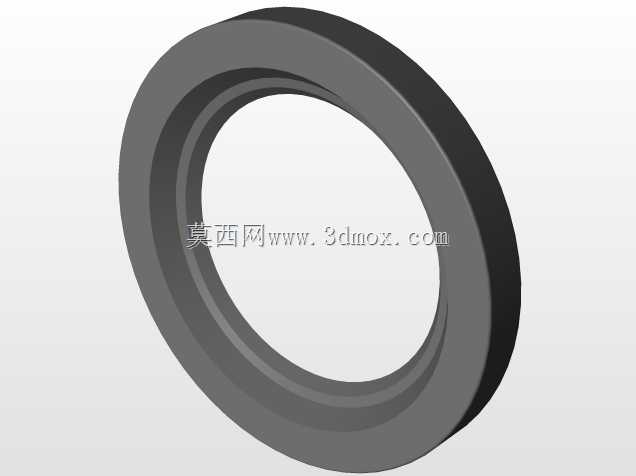

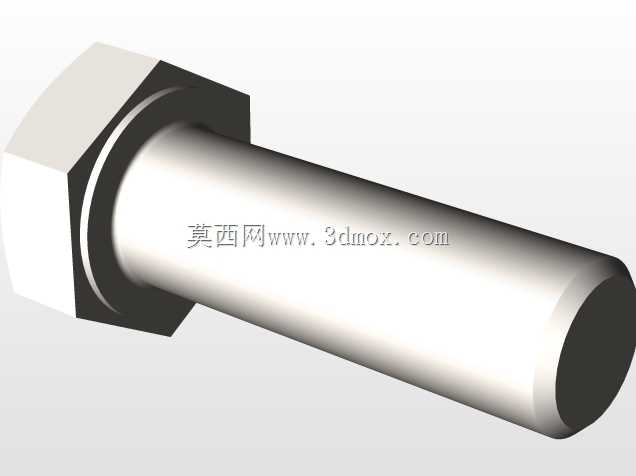

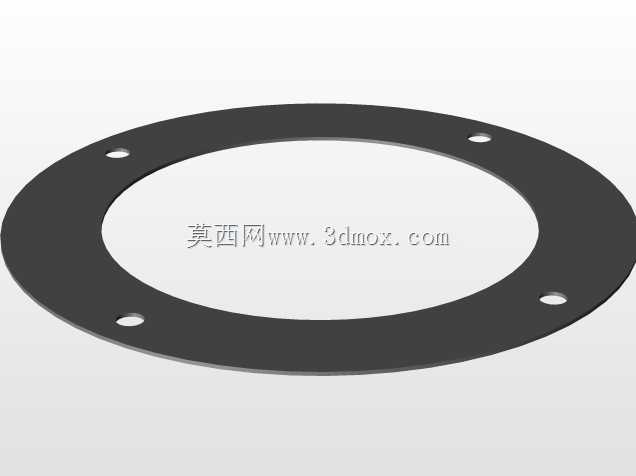

　　轮盘上做了均匀分布的减重孔，在保证轮体结构强度、满足皮带张紧受力要求的前提下，降低了轮体自身的转动惯量，减少启停阶段的动力损耗。安装边界上，整个组件的固定依托底部箱型轴承座的安装平面，安装时需要保证轴承座底面与安装基面的平面度公差不超过0.05mm，避免轴承座受力变形导致轴系卡滞；皮带轮的外伸端需要预留足够的皮带装拆空间，轴向尺寸上要保证皮带轮端面与轴承座外侧的间隙满足皮带轮轴向窜动的补偿要求，齿轮端的啮合侧隙需要控制在0.1-0.2mm区间，避免传动过程中出现齿面冲击。轴系的密封采用端盖压紧式密封，能阻挡车间环境中的粉尘、切削液进入轴承腔，延长轴承的维护周期，日常运维时只需定期通过轴承座上预留的注油孔补充润滑脂即可，不需要频繁拆解轴承座。在做配套选型时，需要根据传递的额定扭矩核算皮带的张紧力，避免张紧力过大导致轴承受力过载提前失效，同时要保证两带轮的平行度公差，防止皮带运行过程中出现偏磨、掉带的问题。
