直角定位角楔焊接夹紧工装结构

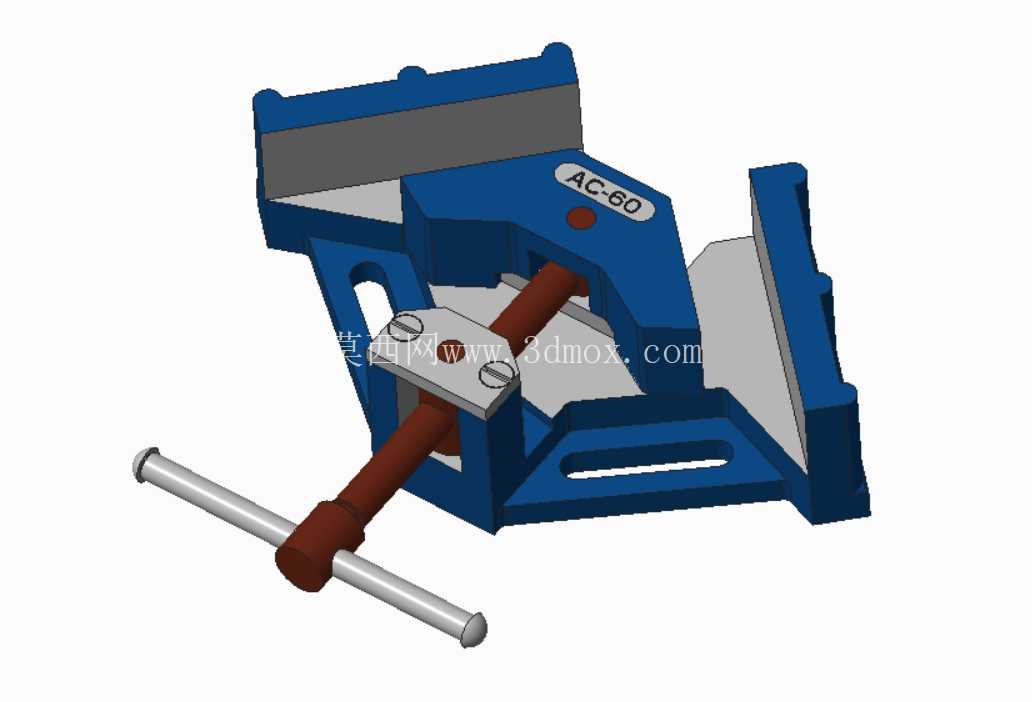

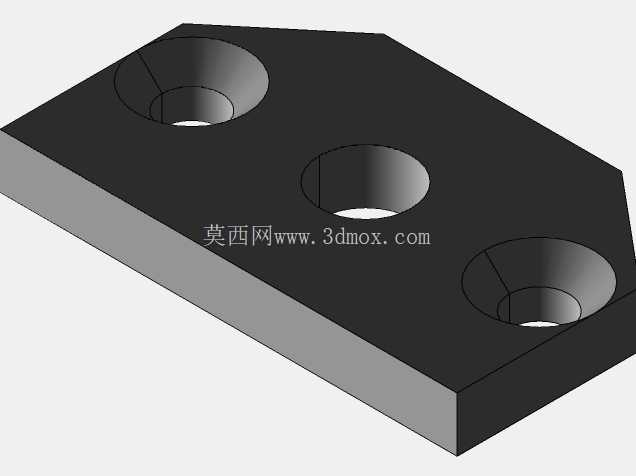

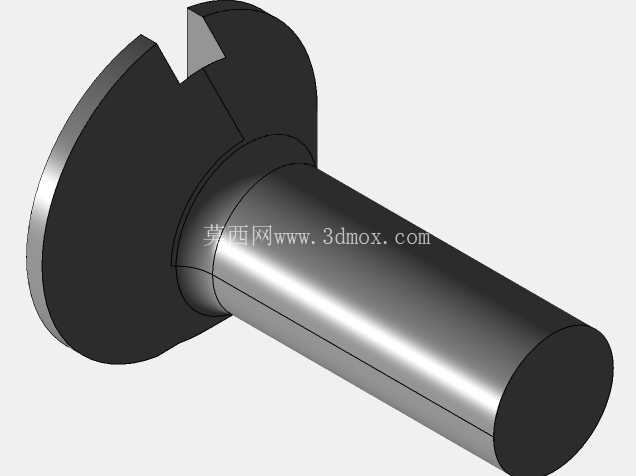

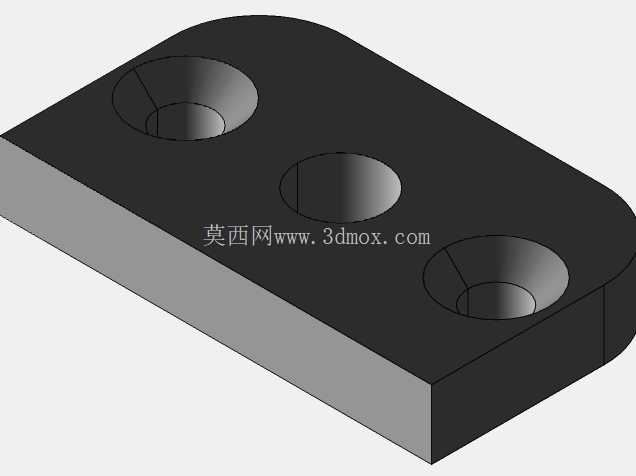

　　在钢结构小件焊接、五金框架组对、小型方管构件拼接的作业场景里，直角拼接的定位精度一直是影响焊接成品质量的核心环节，手工对齐靠挡块的方式不仅效率低下，还容易在焊接热变形过程中出现角度偏移，导致后续装配出现错边、间隙不均的问题，这类角楔式焊接夹紧工装就是针对90度直角拼接场景开发的专用装夹部件。从结构功能来看，该工装采用双直角定位面设计，两个垂直布置的定位基准面经过平面度处理，能够为两个待焊接工件提供可靠的90度贴合支撑，避免工件放置时出现倾斜；中间的丝杆传动夹紧结构通过T型手柄施加扭矩，带动楔形压块沿导轨方向进给，将两个待焊工件同时压紧在垂直定位面上，夹紧力可通过手柄旋转圈数灵活调整，适配不同厚度的板材、方管类工件装夹需求，不会因为夹紧力过大导致薄壁工件变形，也不会因为压力不足导致焊接过程中工件移位。

　　设计过程中，底座采用带安装槽的一体式铸钢结构，底部的长条形安装槽可配合T型螺栓将整个夹具固定在焊接工作台、平台面上，安装位置可根据工件尺寸灵活调整，不需要额外打孔固定，适配不同规格的作业平台；楔形压块的接触面做了防滑纹理处理，增大与工件表面的摩擦力，避免焊接过程中工件受外力拉扯出现滑移；丝杆部分采用梯形螺纹传动，具备自锁特性，夹紧后不会因为焊接过程中的振动出现松脱，不需要额外增加锁止结构，简化了整体结构的同时提升了装夹可靠性。

　　从安装边界来看，该工装整体为台式结构，垂直定位面的高度可覆盖常规100mm以内高度的型材装夹，底座的安装槽间距适配通用焊接平台的T型槽间距，不需要对现有作业平台做改造即可直接投入使用；两个定位面的垂直度公差控制在0.05mm以内，能够满足普通结构件焊接的角度精度要求，避免后续矫正的额外工序。实际作业过程中，该工装可单独使用完成单角点的定位夹紧，也可多个组合使用完成框架类构件的四角同步定位，适配小型门窗框架、设备支架、方管机架等多种构件的焊接组对作业，相比传统的手工点焊定位方式，能够将组对效率提升40%以上，同时降低焊接变形带来的角度超差问题。

　　结构细节上，手柄部分采用穿杆式设计，可根据需要接长力臂，在夹紧大厚度工件时不需要额外使用加力杆，操作便捷；压块与丝杆的连接部位采用活动铰接结构，夹紧过程中压块可自动适应工件表面的微小角度偏差，保证压紧面与工件完全贴合，避免局部应力集中导致的工件变形；定位面边缘做了倒角处理，避免工件放置时被棱角刮伤，也方便工件快速推入定位位置。针对焊接作业的飞溅问题，所有活动配合面都预留了防飞溅间隙，焊接过程中少量飞溅不会导致丝杆卡滞，日常维护只需要定期清理丝杆上的焊渣并涂抹润滑脂即可，维护成本极低，适合车间批量焊接作业的高频使用场景。
