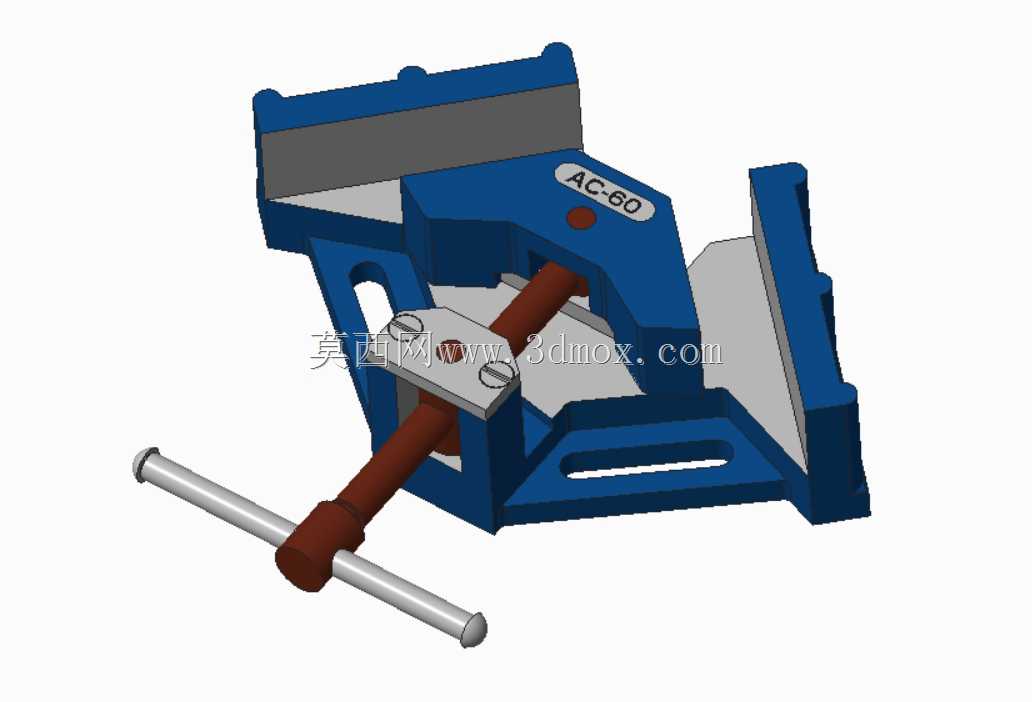

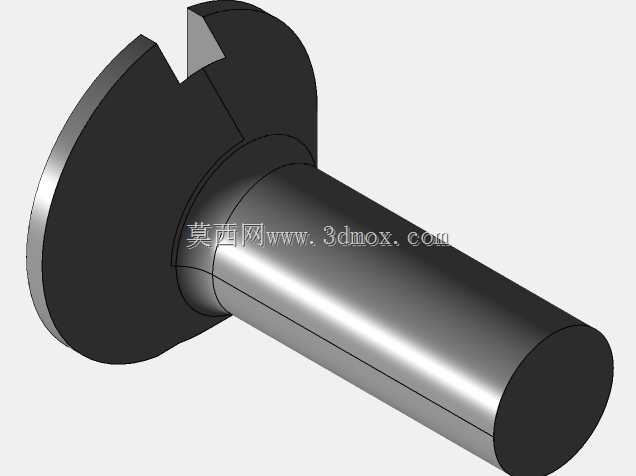

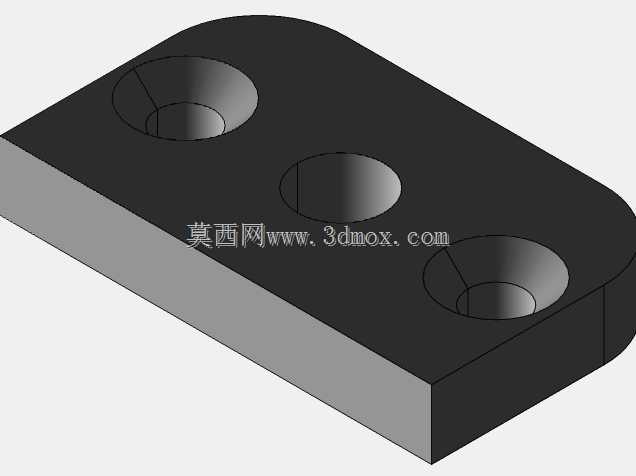

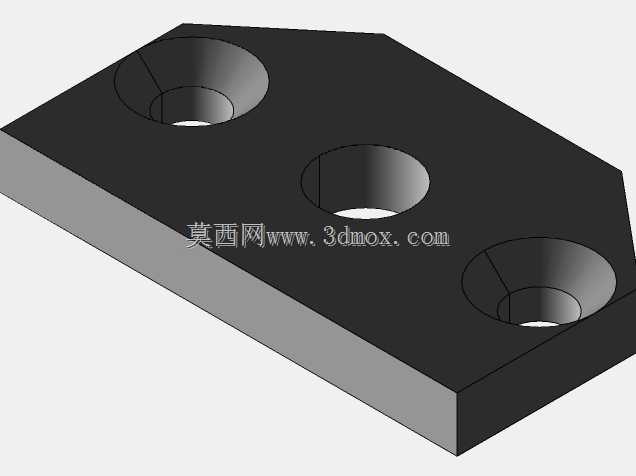

直角定位焊接夹紧工装夹具结构

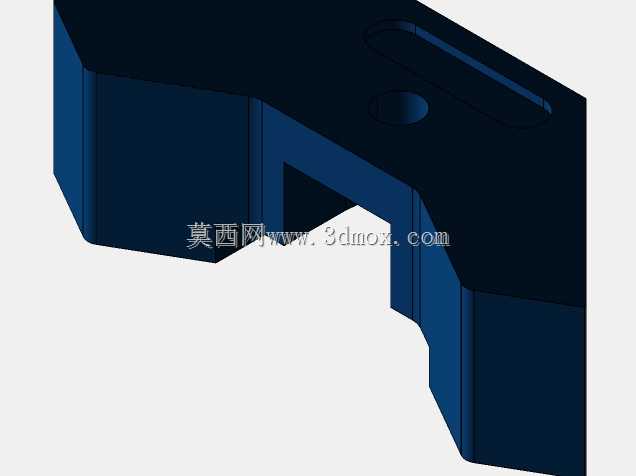

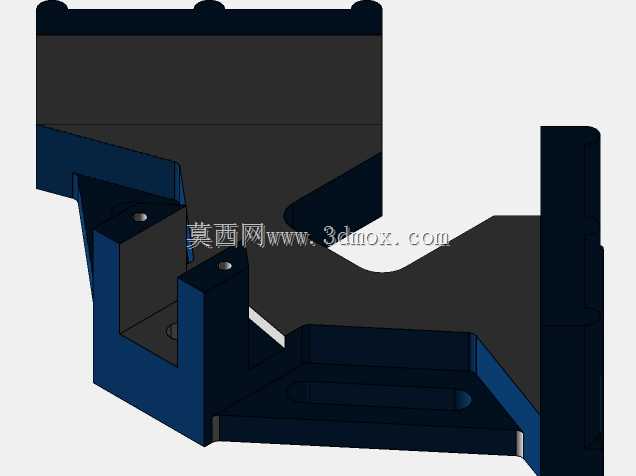

这款直角焊接夹紧工装，主要应用于金属构件焊接加工场景，在钢结构小件加工、五金框架制作、型材直角拼接、小型金属箱体组焊等作业中承担定位与夹紧功能，能够解决直角焊接过程中工件易移位、角度偏差大、焊接变形错位的常见问题，是焊接工位常用的辅助作业工装。从实际使用场景来看，该工装可适配方管、角铁、扁钢等多种型材的90度拼接作业，无需额外测量找正，即可快速将两个待焊工件固定为标准直角状态，大幅降低焊接前的对位找正时间，同时在焊接过程中持续提供稳定夹紧力，抵消焊接热变形带来的工件错位，有效提升焊接成品的角度精度与拼接一致性。从功能特性来看，该工装采用丝杠进给的夹紧结构，通过T型手柄转动带动丝杠推进夹块，可实现一定范围内不同厚度工件的自适应夹紧，夹合面采用平整贴合设计，不会夹伤工件表面，同时夹座本体设置有安装槽位，可通过螺栓将工装整体固定在焊接工作台面上，避免作业过程中工装移位。工装的V型定位基准面经过直角精度校准，能够保证待拼接工件的垂直精度，夹座主体采用加强筋结构设计，在夹紧受力时不会出现形变，保障长期使用的定位精度。从设计思路来看，这款工装优先考虑焊接作业的实操便利性，操作手柄设置在工装侧方，操作人员在焊接工位可单手操作完成夹紧与松脱，无需探身到焊接火花飞溅区域操作，提升作业安全性；夹体的开口行程设计覆盖了常规小型型材焊接的常见厚度范围，无需频繁更换工装即可适配多数常规直角焊接作业；整体结构无复杂易损部件，丝杠部位预留了润滑维护空间，日常仅需定期清理焊渣、涂抹润滑脂即可长期稳定使用。从安装与尺寸边界来看，该工装底座为规整的方形结构，底部设置的长条形安装孔可适配工作台不同间距的螺栓孔位，安装时无需对工作台进行额外打孔改造；整体外形紧凑，占用工作台面空间小，可在同一工作台面上并排布置多个该类工装，完成框架类构件的多点同步定位夹紧；工装的夹合面高度适配常规小型型材的焊接高度，不会遮挡焊接位置，操作人员可顺畅完成焊缝的连续焊接作业，无需反复调整工装位置避让焊枪。
