工业宽屏人机交互触控操作终端

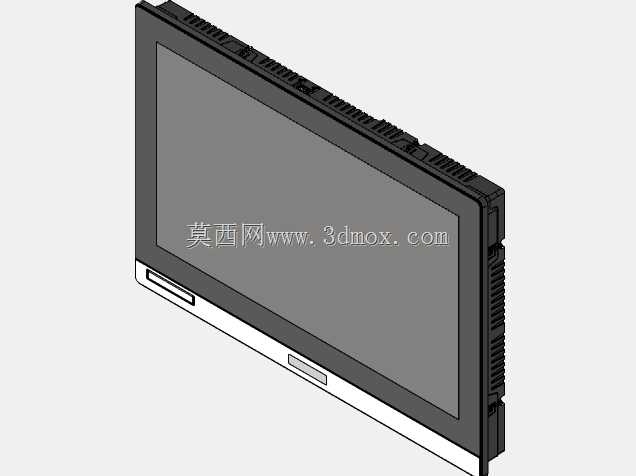

　　这套宽屏工业人机交互终端的三维结构，围绕产线现场的长期运行需求搭建，整机采用横置宽幅显示面板搭配后侧散热壳体的布局，正面覆盖整块触控显示区域，边框做窄边收边处理，屏幕下方预留实体功能按键与状态标识位，操作人员在产线工位上可快速完成参数读取、指令下发与运行状态确认，无需凑近柜体即可清晰获取设备运行数据。

　　从现场安装边界来看，整机后侧壳体做了加厚防护设计，侧边与背部均匀排布多组通风格栅，壳体上下边缘预留嵌入式安装卡扣位，可直接嵌入电气控制柜的面板开孔中，安装时仅需在柜面开出对应尺寸的矩形开孔，将终端从柜前推入开孔后，通过后侧配套卡扣锁紧即可完成固定，正面边框与柜面贴合紧密，防护等级可适配车间多粉尘、少量溅水的工况，无需额外加装外置防护外罩。整机厚度控制在薄型化区间，后侧凸出柜体的尺寸较小，不会过度占用柜内布线空间，柜内PLC、接线端子排等元器件可正常排布，不会与终端背部发生干涉。

　　功能特性层面，该终端作为产线设备的人机交互核心，可对接下位PLC、伺服驱动器、传感器等现场设备，实时展示生产线运行速度、工件计数、故障代码、温湿度参数等核心信息，触控区域支持操作人员直接点击修改工艺参数、切换运行模式、确认故障复位，屏幕下方的实体按键可在触控操作临时失效时完成紧急确认、画面切换等基础操作，避免触控故障导致产线停机。背部的通风格栅沿壳体长边连续排布，内部电路板工作产生的热量可通过格栅自然对流散出，长时间连续运行时壳体内温度不会过度累积，适配工业现场24小时不停机的生产节奏。

　　结构设计思路上，整机前框采用高强度工程塑料材质，兼顾绝缘性能与抗冲击能力，车间内工件轻微磕碰、操作人员日常触碰不会造成前框变形或屏幕碎裂；后侧壳体采用阻燃材质，表面的散热格栅做了等距均匀排布，既保证通风面积，又避免大尺寸开孔导致异物掉入壳体内。屏幕正面的触控面板与边框之间做了密封压合处理，车间内的切削液雾气、粉尘无法从正面缝隙进入设备内部，侧边预留的通讯接口、电源接口全部布置在后侧下方区域，接线完成后线缆可自然向下弯折接入柜内走线槽，不会出现线缆弯折半径过小导致接口松动的问题。

　　实际应用场景覆盖自动化装配线、数控加工单元、包装生产设备、物流分拣系统等多个工业现场，在装配线工位上，该终端可安装在工位旁的控制柜立面，操作人员上料完成后直接在屏幕上确认工位状态、调取当前产品的装配工艺指引；在数控加工单元中，终端可就近安装在机床操作侧，实时展示机床主轴转速、进给倍率、加工计数与报警信息，不用反复往返机床原生操作面板；在包装产线上，终端可集中展示整线的包装速度、物料余量、故障工位位置，运维人员可快速定位故障点，缩短停机排查时间。

　　建模过程中对整机的装配层级做了完整还原，前框、触控面板、显示屏模组、后壳、散热格栅、功能按键、安装卡扣都做了独立结构拆分，各部件之间的配合间隙、卡扣卡合位置、格栅开孔尺寸都按照实际工业HMI的装配公差搭建，设计人员在做控制柜面板布局时，可直接调取该模型核对开孔尺寸、安装预留空间、柜内干涉情况，也可基于该结构调整面板按键位置、接口排布方向，快速完成专属机型的衍生设计，避免前期布局阶段出现安装尺寸 mismatch、柜内空间不足等问题。整机边角都做了小圆角过渡，没有尖锐棱角，现场安装维护时不会划伤操作人员，整体结构完全贴合工业现场的实用化需求，没有多余的装饰性结构，所有造型特征都服务于散热、安装、操作、防护这几个核心使用目标。
