木工桌面快速夹持工装结构设计

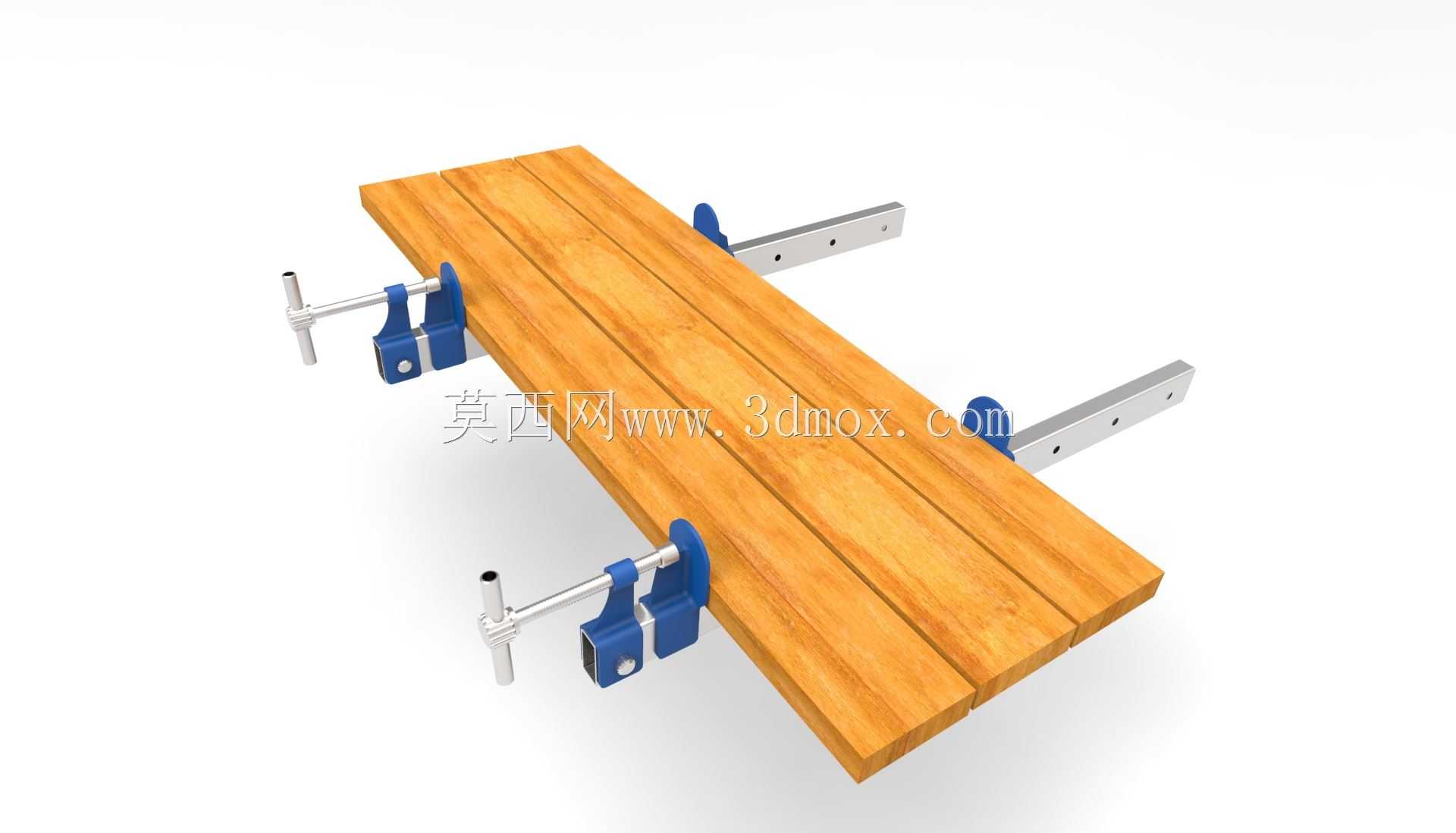

　　这套夹持工装的设计出发点，是解决小型木工工位上板材拼接、修边、钻孔作业时的临时固定痛点，日常工坊里处理长条实木板材时，常规台钳开口范围有限，无法覆盖多块拼板的同步压紧需求，单独使用F夹又需要在工作台边缘反复找夹持点位，拆装效率很低。整套结构依托工作台侧边的安装基准布置，四根金属导向滑杆分别从两组夹座的水平方向伸出，滑杆沿工作台长度方向平行布设，夹座可以顺着滑杆调整跨距，适配不同宽度的待加工木料。夹座主体采用蓝色压铸壳体作为承力骨架，内部集成丝杠进给机构，前端的压头直接抵靠在木料侧边，转动侧方的T型手柄即可驱动压头直线进给，压紧力通过丝杠副放大，作业时单手就能完成锁紧操作。从实际使用场景来看，多块实木条涂胶拼接时，

　　可将四组夹座分别布置在拼板的两端位置，两侧同步施压让拼缝紧密贴合，避免胶层出现间隙；板材侧边修刨或者铣槽时，夹座压头避开刀具走刀路径，把木料牢牢压在工作台面上，推送加工过程中不会出现窜动；给板材打斜孔或者安装连接件时，也可以根据钻孔位置灵活移动夹座，避让加工区域的同时保持夹持稳定性。结构设计上没有采用复杂的联动机构，每个夹座都是独立的夹持单元，滑杆和夹座之间设置锁紧定位结构，调整到目标位置后可以先固定滑杆伸出长度，再通过丝杠进给完成最终压紧，这种分体设计的好处是容错率高，哪怕木料侧边存在轻微的不平行，各个夹头可以独立调整进给量，让每一处夹持点都能贴实木料表面，不会出现个别夹头悬空的情况。压头和木料接触的端面做了平整承压面设计，

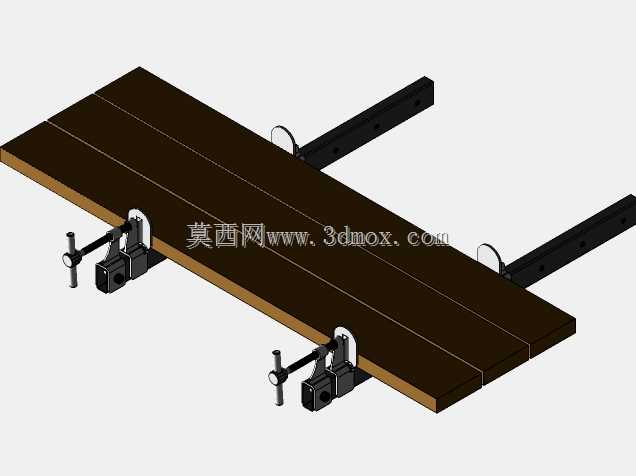

　　压紧时压强分布均匀，不会在软质木材表面压出明显凹痕，如果加工表面要求更高的成品件，也可以在压头和木料之间垫薄木片防护。安装边界方面，整套工装需要匹配带侧边安装位的木工工作台，滑杆的有效伸出长度决定了最大夹持宽度，夹座沿工作台长度方向的移动范围覆盖常规小板式家具的板材尺寸，工作台木板本身的厚度需要满足夹座跨装的空间要求，夹座底部的卡位结构卡在工作台侧边的木梁上，承受夹紧反力时不会出现翘动。三维建模过程中，木质工作台部分按实木拼板的实际拼接缝还原，木纹方向沿板材长度方向布设，金属滑杆按圆截面光杆建模，表面的安装定位孔按实际装配位置阵列，夹座的壳体圆角、加强筋位置都和实物压铸结构对应，丝杠和手柄的配合关系按实际运动副还原，

　　转动手柄时压头的进给行程符合丝杠导程的运动逻辑。这套工装除了木工场景，也可以在非金属板材裁切、轻型框架粘接工位使用，只要工作台侧边具备夹持支撑位，就能快速部署，不需要对原有工作台做打孔改造，拆装后可以完整收纳，不会占用固定工位空间，针对小批量工坊的多品种作业切换，这种可调式夹持结构比固定式台钳的适配范围更广，作业准备时间更短。
