257mm管径倾斜式螺旋给料输送设备

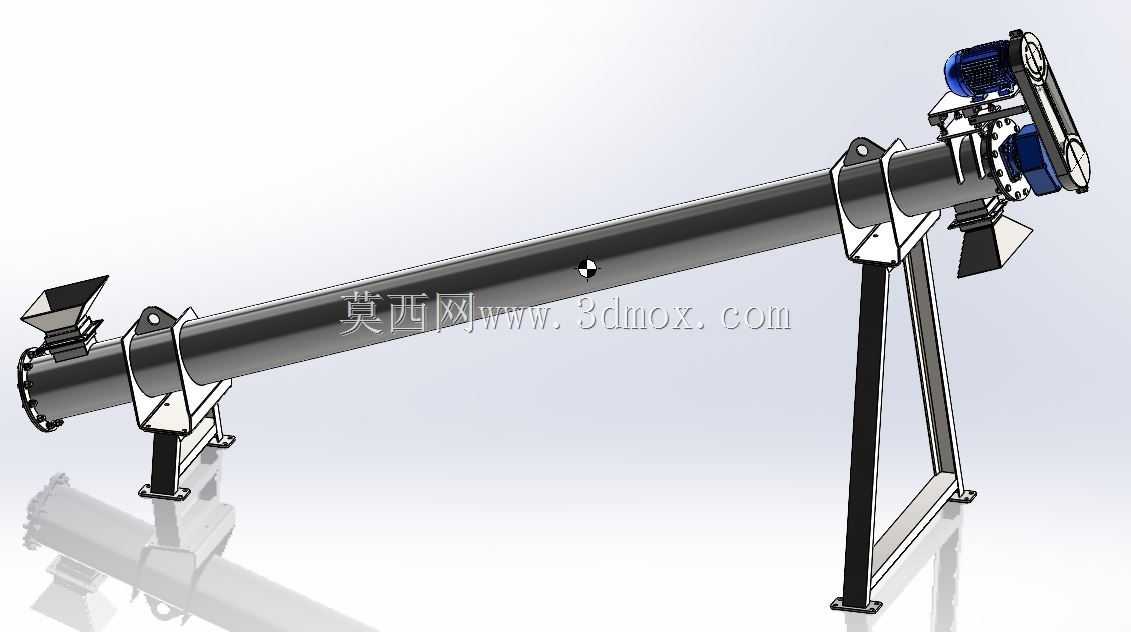

　　这款倾斜布置的螺旋输送设备，主要面向散状粉体、小颗粒物料的短距离提升与定量给料场景，常见于粮食加工、建材配料、化工粉体投料、矿山细碎物料转运等生产环节，可完成从低位料仓到高位加工设备的连续物料输送，适配有一定高度差的工位布局需求，避免多段水平输送加垂直提升的冗余设备配置。设备整体采用管式壳体结构，相比U型槽式螺旋输送机，管式壳体的密封性能更优异，输送易起尘的细粉料时可大幅减少物料外泄，改善车间作业环境，同时管式壳体的结构刚性更强，倾斜布置时无需额外增设过多加强筋即可保证整体稳定性。设备的支撑结构采用三角式支腿设计，支腿底部预留安装固定孔位，可直接通过膨胀螺栓固定在混凝土地面，也可适配带脚轮的移动底座满足临时转场使用需求，

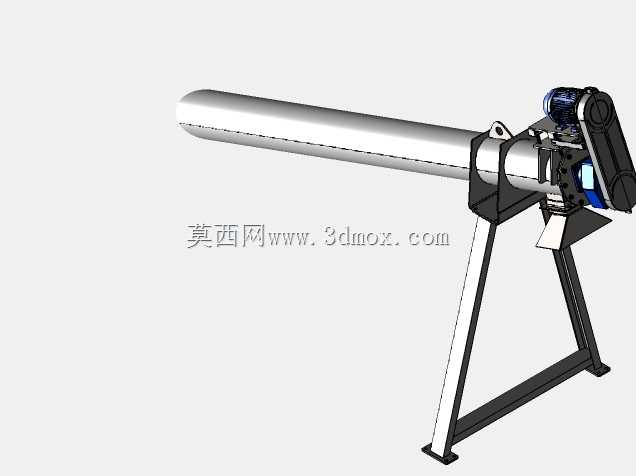

　　支腿与输送管体的连接位置采用可调式抱箍结构，可根据现场安装空间、进出料口对接高度在一定范围内调整设备倾斜角度，适配不同的工位高差要求。驱动端采用电机与齿轮减速机构直连的布置方式，减速机构的输出轴直接与螺旋轴端连接，省去了链传动、带传动的中间传动环节，既减少了传动损耗，也降低了日常维护中传动件张紧、更换的工作量，驱动端的轴承座采用外置式设计，避免输送过程中细粉料进入轴承造成磨损失效，延长核心转动部件的使用寿命。螺旋叶片采用等螺距连续满面式结构，针对流动性较好的干燥散料输送效率稳定，进料端设置侧向进料接口，可直接与上游料仓的出料口、振动给料机的出料端对接，出料端设置底部卸料口，可对接下游的混合设备、包装设备、筛分设备的进料口，

　　壳体中段设置检修观察口，方便日常运行中检查叶片磨损情况、清理壳体内残留的积料。设计过程中重点校核了倾斜状态下螺旋轴的挠度，通过在管体内设置中间吊挂轴承的方式，降低长距离输送时螺旋轴的挠曲变形量，避免叶片刮蹭壳体内壁造成异常磨损，同时针对不同物料的磨琢性差异，叶片边缘可根据使用需求更换耐磨涂层或加厚板材版本，适配磨蚀性较强的物料输送工况。设备的进出料口均预留标准法兰连接尺寸，可直接与行业内常规规格的料仓、溜管对接，无需额外制作过渡连接段，减少现场安装的改制工作量。
