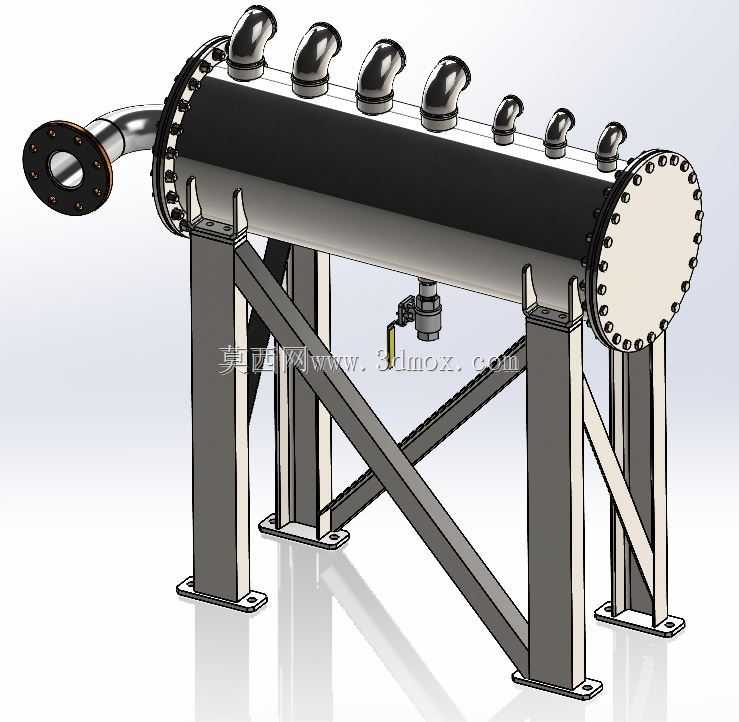

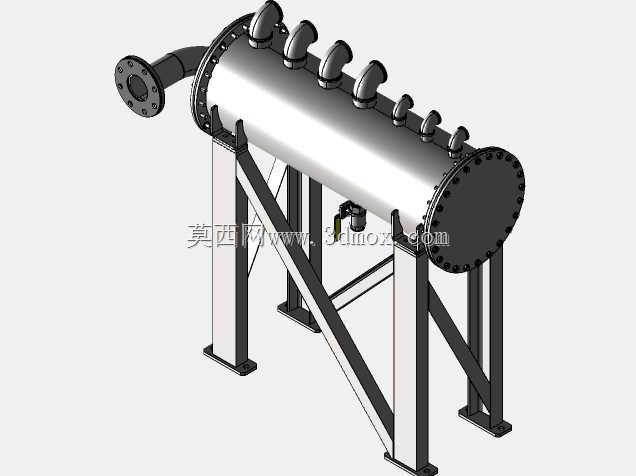

带异径出口的NB80工业进气歧管结构

　　这款歧管主体采用公称直径80的主筒体设计，主要应用在多支路供气的工业流体分配场景，常见于中小型空压站分支供气、工业燃烧器多喷嘴配气、车间集中供气支路分流等工况，用来将单路输入的压缩空气、低压燃气或其他工业气体均匀分配到多个不同通径的用气点位，解决单路气源对接多规格用气设备的转接问题。主筒体一端采用法兰式端盖密封，端盖周圈布置均布螺栓孔，方便后期拆开清理筒体内壁积尘、积液，也可根据工况需求在端盖位置加装压力表、泄压阀等监测附件；输入端采用90度弯管搭配标准法兰结构，法兰面预留密封槽，可直接对接同公称通径的上游供气管道，安装时无需额外加工转接弯头，减少管路拐点的压损。筒体上方布置的多组出口采用两种规格，其中4个为2英寸弯管出口、

　　3个为1英寸弯管出口，所有出口均采用90度上弯结构，出口端面预留管螺纹或法兰对接位，可直接对接不同通径的下游用气支管，异径设计无需额外加装变径接头，减少管路泄漏点。支撑结构采用型钢焊接的三角稳定支架，支架底部带方形安装脚板，脚板上开有长圆形安装孔，可适配安装基础的孔位偏差，支架斜撑采用45度角布置，可抵消筒体充压后的轴向推力与管路振动，避免长期运行后支架焊缝开裂。设计阶段充分考虑了安装边界，主筒体的水平安装高度、出口的纵向间距都预留了足够的扳手操作空间，现场安装时无需额外切割调整支架，所有对接法兰的螺栓孔位都符合通用管路标准，可直接替换同参数的老旧歧管部件。筒体内部做了等压分流的流道优化，靠近输入端的出口位置做了微小的导流倒角，避免远端出口气压不足的问题，所有弯管出口的弯曲半径都符合管路流体设计规范，降低气体流经时的湍流噪音与压损。
