10吨每小时产能研磨机中试成套装置

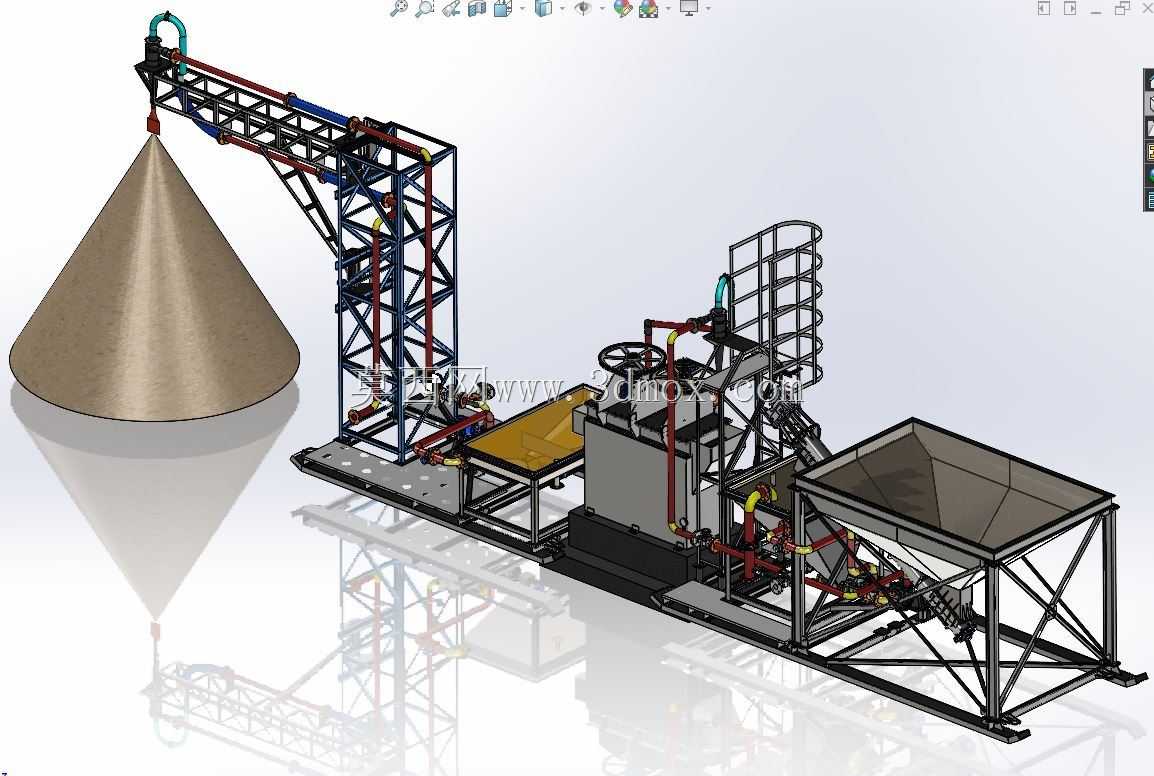

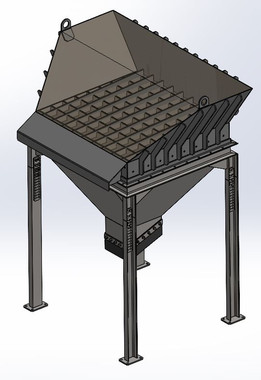

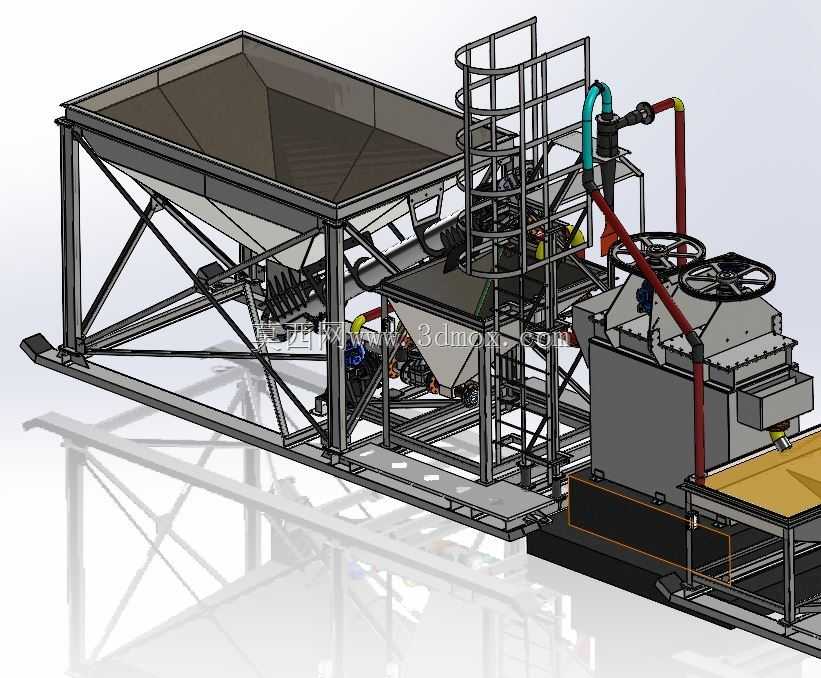

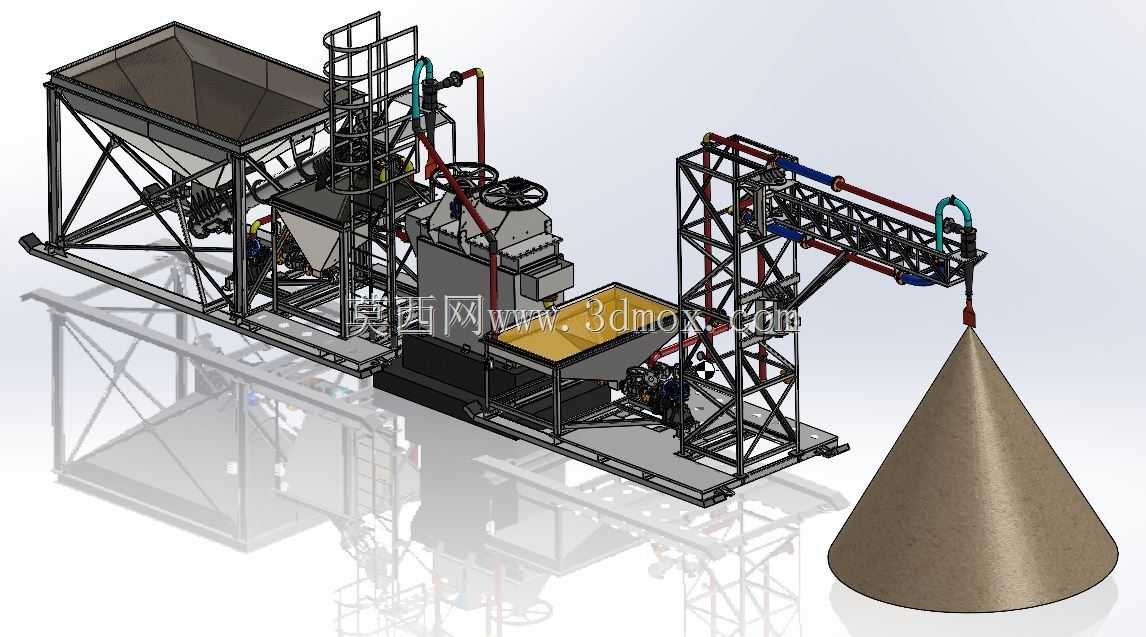

　　这套中试级研磨成套装置，主要面向矿物加工、建材原料预处理、工业固废资源化等领域的小批量连续生产试验场景，用来在正式量产线搭建前，验证不同硬度物料的研磨粒度分布、产能匹配度、分级效率等核心工艺参数，避免直接上线大产能设备出现工艺适配问题造成的成本损耗。整套装置采用撬装式集成框架设计，所有功能单元都整合在统一的钢制桁架底座上，不需要现场做复杂的分体浇筑基础，只要找平硬化地面就能完成定位接料，大幅缩短中试线的搭建周期，也方便试验结束后转场复用。进料单元配置的是大容积方锥型skee结构进料仓，仓壁倾斜角度经过物料安息角校核，能保证含水率在合理区间的粉粒状物料顺畅下滑，不会出现架桥堵料的问题，仓底配套的螺旋钻泵可以精准控制进料速率，

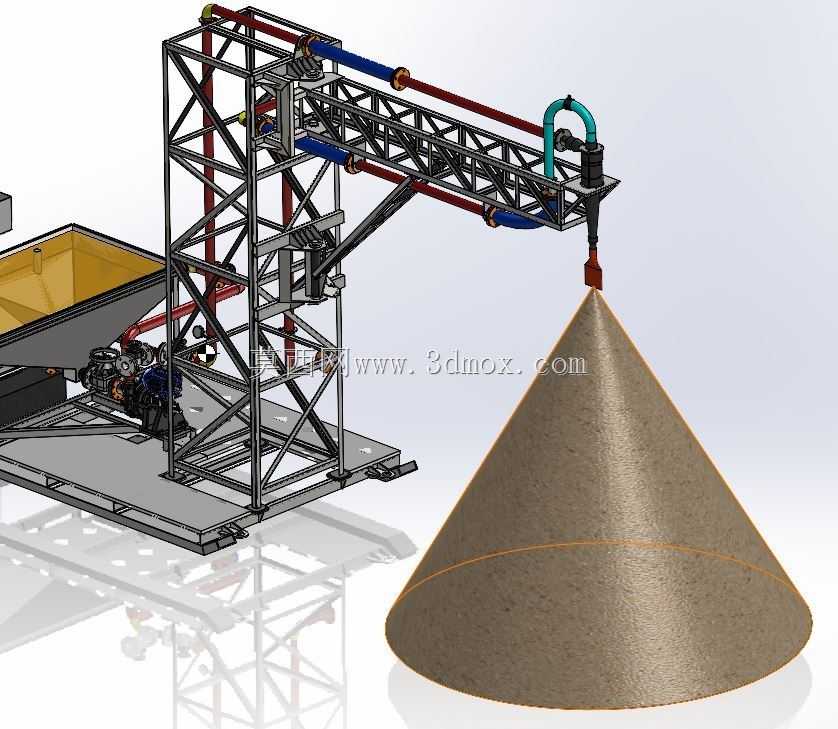

　　和后端研磨主机的处理能力形成动态匹配，避免进料过多造成主机闷机、进料不足导致的设备空转能耗浪费。研磨主机旁集成的集水坑结构，用来承接设备运行过程中的冲洗废水、密封冷却水以及湿式研磨工况下的溢流水，配套的导流槽可以将积水统一汇集后排出，避免现场地面积水影响操作安全，也方便后续做水处理循环复用。装置末端的高位桁架上搭载的旋风塔搭配旋风分离器，是整套系统的成品分级收集单元，经过研磨的物料随气流输送到旋风塔内，通过离心力作用将不同粒径的颗粒分离，符合粒度要求的细粉从出料端排出收集，粗颗粒则回流到研磨仓进行二次研磨，保证出料粒度的均匀性。整套设备的管路布局沿桁架侧面排布，预留了足够的检修操作空间，爬梯和操作平台的护栏高度符合安全规范，

　　操作人员可以顺畅到达主机检修位、阀门操作位完成日常运维。从安装边界来看，整套装置的长宽尺寸控制在撬装底座范围内，高位出料端的垂直高度满足成品料直接落料堆存或者接入下级输送设备的需求，不需要额外加高出料转接结构，现场布线走管都可以沿底座预设的穿线孔排布，不会出现管线杂乱干涉设备运动部件的问题。在设计过程中，每个功能单元的载荷都经过桁架结构的受力校核，重型部件比如研磨主机、驱动电机都布置在底座的主梁承载位置，避免长期运行出现框架变形，管路的连接位置都预留了检修拆卸余量，易损件的更换不需要大规模拆解周边结构，能有效降低日常维护的工作量。
