直列四缸汽车动力发动机结构

　　这款直列四缸动力单元的建模还原，完全围绕民用乘用车前置动力舱的适配场景展开，建模过程中优先考量了实车装配时的安装边界约束：整机沿曲轴轴向的长度控制在适配横置前驱平台的常规区间，缸体中心到进气侧空滤接口的外伸尺寸预留了与前纵梁、防火墙的安全间隙，油底壳下沿到缸盖顶部的高度匹配主流紧凑型、中型家用车的动力舱垂向空间，不会出现装配时与副车架、引擎盖内衬干涉的问题。从功能实现逻辑来看，该动力单元采用自然吸气的进气布局，进气侧搭配的大流量空滤总成直接对接进气歧管，减少进气弯折路径带来的泵气损失，排气侧采用四出等长歧管接口，可直接对接三元催化与排气前段，保证各缸排气背压一致，降低排气干涉带来的动力损耗。缸盖部分的火花塞安装孔、

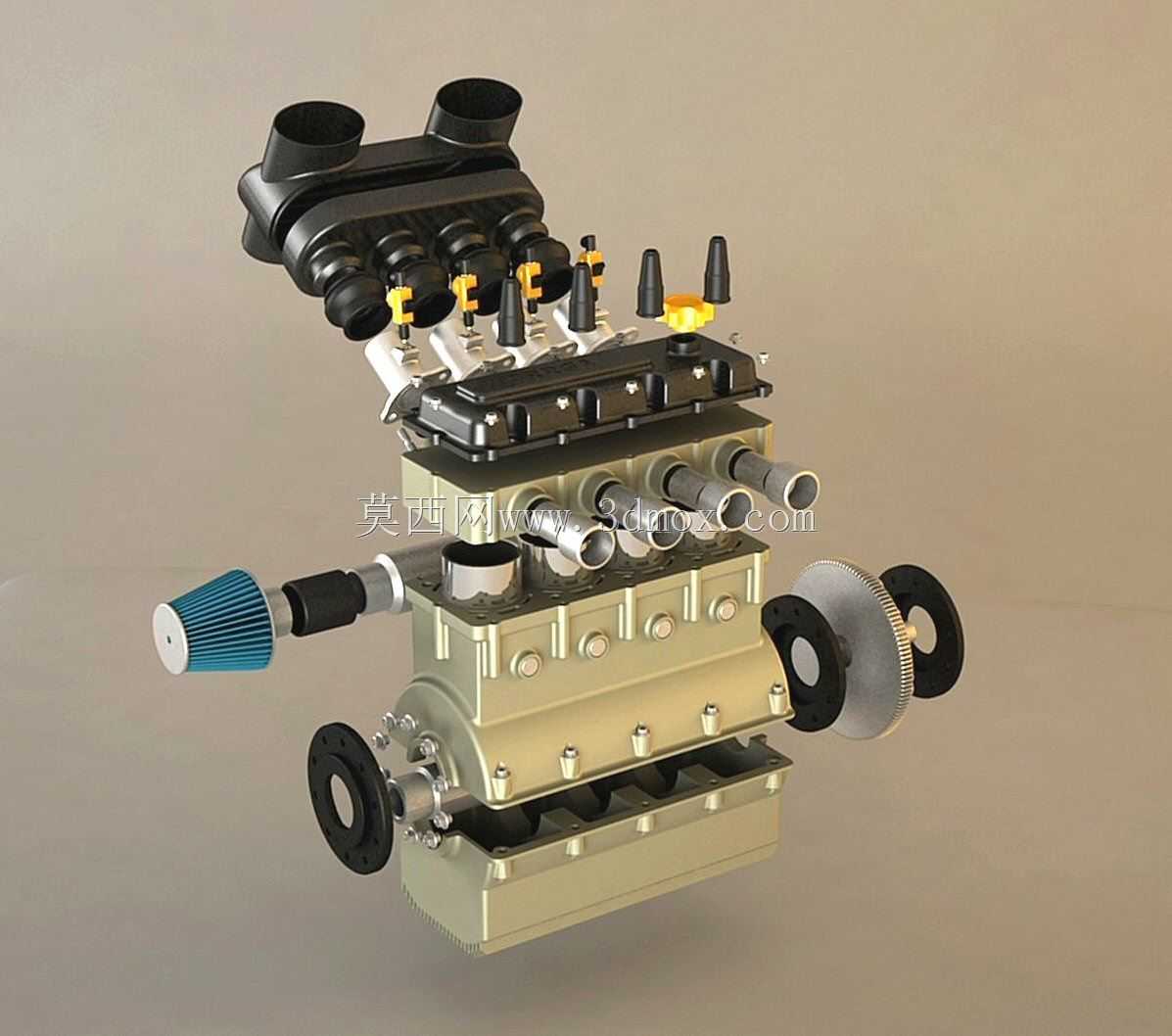

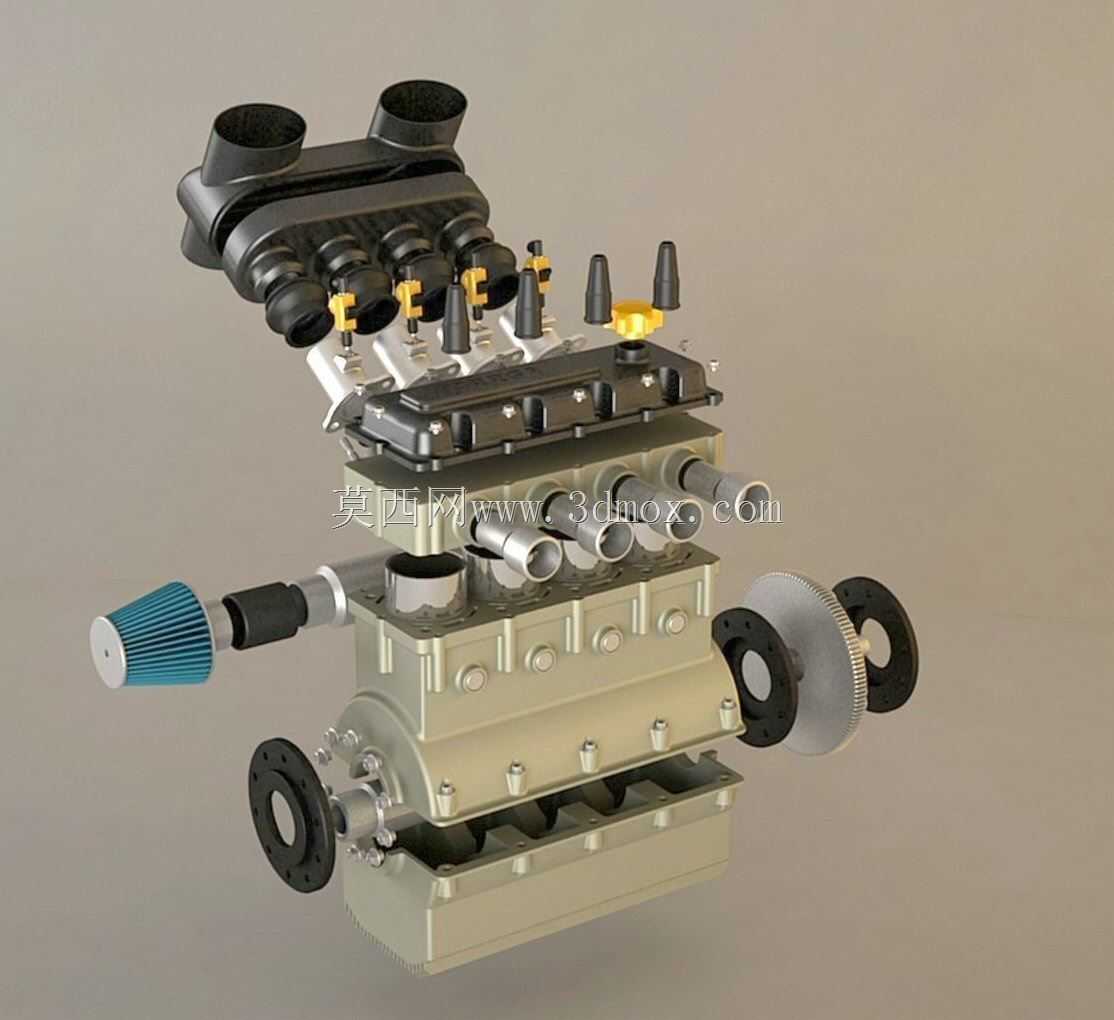

　　气门室罩盖的密封凸台、机油加注口位置都按照量产机型的布局还原，缸体侧面的机油滤清器安装座、冷却水道接口、曲轴箱通风管路接口都做了精确的结构复刻，能直接用于动力总成周边附件的匹配设计。建模时的结构拆分逻辑完全参考量产发动机的装配层级，将缸体、缸盖、油底壳、气门室罩、进气系统、排气歧管、曲轴前端带轮等部件做了独立的实体拆分，各部件的连接法兰面、螺栓孔位都保留了装配定位特征，方便后续做装配仿真、干涉检查，也可用于教学场景下的发动机结构拆解演示。曲轴输出端的带轮结构预留了发电机、空调压缩机、水泵的附件驱动轮系安装空间，前端的正时机构罩盖轮廓与实机一致，可直接用于正时系统的结构验证。整机的加强筋布局也参考了量产机型的设计，

　　缸体外壁的纵横加强筋既保证了缸体的结构刚性，降低高转速下的缸体形变，也控制了整机的冗余重量，不会出现过度设计导致的重量超标问题。油底壳的造型采用了深浅槽设计，适配车辆急加速、急制动、坡道行驶时的机油液面偏移，保证机油泵始终能抽取到足量机油，避免润滑失效。
