造纸产线配套Nasch式真空抽排设备结构

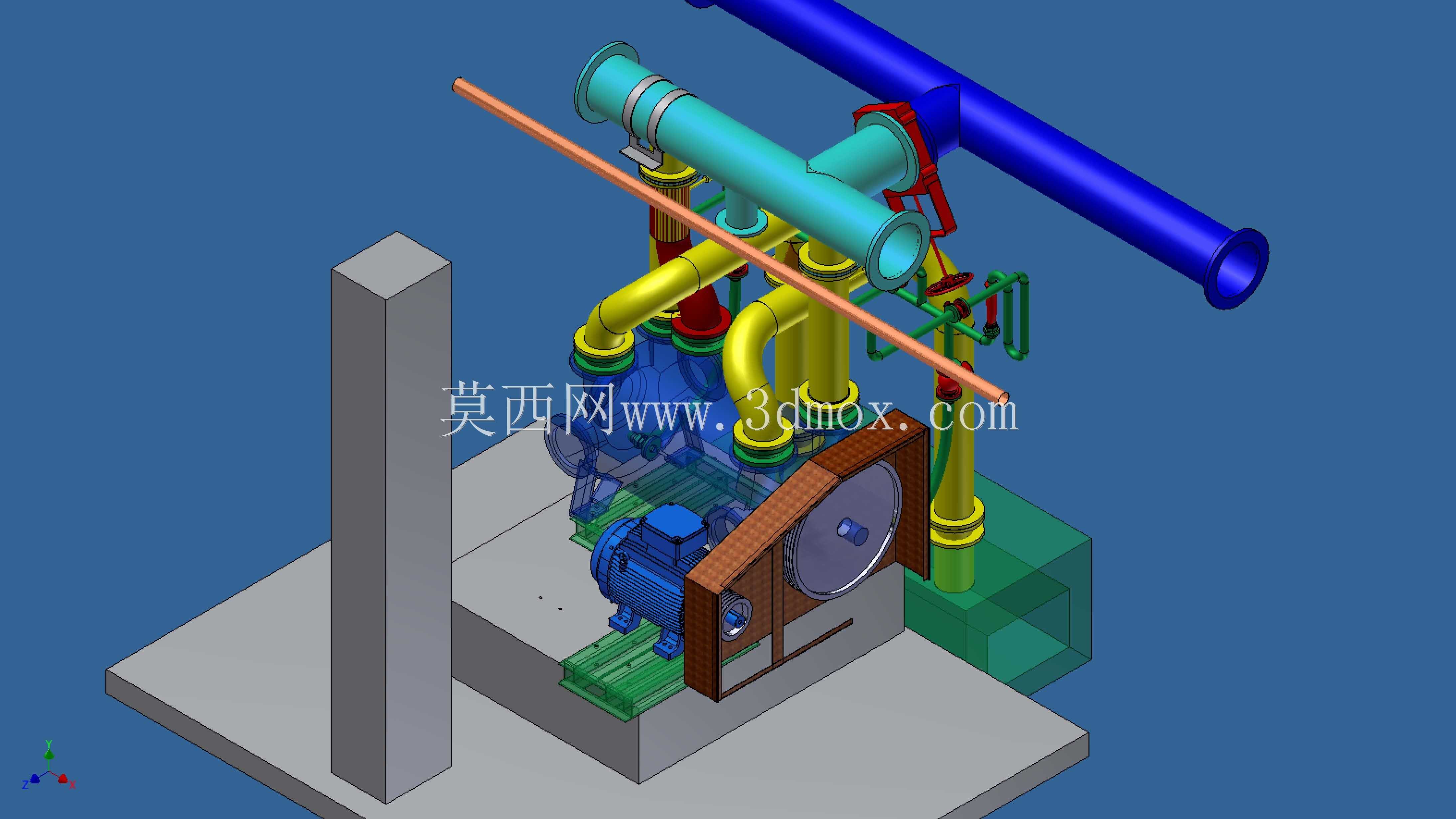

　　在制浆造纸连续化生产环节中，湿纸页脱水成型段的真空供给稳定性，直接决定成纸匀度、脱水效率与后续烘干段的蒸汽能耗，这套Nasch结构真空泵正是为该工况定制的核心真空发生单元。不同于通用水环泵的粗放式配置，该模型完整还原了现场安装的全流程边界：设备主体落座于预制混凝土基础台面上，基础预留的地脚螺栓孔位与泵组底座的安装孔完全对应，安装时需先校准泵体主轴与驱动电机的同轴度，误差控制在0.1mm以内方可锁紧地脚，避免长期运行出现轴封磨损、振动超标的问题。从管路布局来看，模型清晰呈现了多支路真空汇流的设计逻辑：三根黄色分支管路分别对应网部三个不同真空度需求的脱水区，通过支管上的手动调节阀可独立调节各支路抽气量，匹配不同纸种、

　　不同车速下的脱水梯度要求；顶部青色主汇流管将各支路气水混合物汇集后送入泵腔，侧部蓝色大口径管路为排气端，直接对接厂区气水分离处理系统，避免抽出的湿空气夹带纸毛、白水直接外排造成环境污染。泵组的防护设计也贴合造纸车间高湿、多纸毛的工况特点：驱动电机外侧加装了半封闭钣金防护罩，既不影响电机散热风道，又能阻挡空气中的悬浮纸毛附着在电机散热翅片上造成过热；传动带轮外侧设置了网状防护栏，符合车间设备安全防护规范，防止巡检人员误触转动部件。设计阶段做管路排布时，特意将主进气管路设置了3度的倾斜坡度，坡向泵体入口方向，避免管路内积存的冷凝水倒流进入网部真空箱，造成纸页局部水分超标出现透帘、断纸问题；

　　同时管路支架的高度与位置完全避开了日常巡检的操作通道，设备旁预留的1.2米操作空间足够运维人员完成轴承润滑、密封件更换、阀组调节等常规作业。整套模型的装配关系完全复刻现场实际安装状态，各管路口径、法兰连接尺寸、设备安装间距都可直接作为产线改造、新线布局的参考依据，无需二次核对现场安装尺寸，能大幅缩短前期方案设计的周期。
