优化结构的Turbair真空分离泵设计

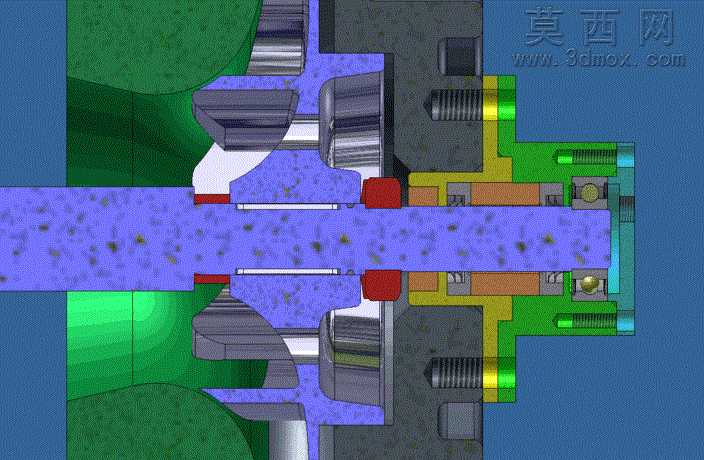

本作品为经过结构优化设计的Turbair真空分离泵三维模型，整体建模过程严格遵循机械设计规范，在三维软件环境中完成全参数化建模，所有零部件尺寸均经过工程合理性校验，可直接用于后续工程出图与生产参考。模型采用剖视渲染方式呈现内部结构，不同功能部件赋予差异化材质：泵体过流部件采用耐磨合金材质，渲染时呈现带细微颗粒质感的蓝紫色金属效果，直观区分流体流经区域；轴承支撑结构采用高硬度轴承钢材质，渲染为银灰色金属质感，清晰展示轴承安装位的配合结构；密封组件采用耐油橡胶材质，以红色醒目标识，明确密封点位的分布；连接紧固件采用标准碳钢材质，呈现深灰金属质感，直观展示螺栓连接的布局与预紧结构；进出口连接段采用绿色工程塑料与金属复合材质，区分外部接口区域。设计思路上针对原有泵体的寿命短板进行优化，重点改进了轴承座的安装结构，通过优化轴承配合公差、增加支撑定位台阶、改进润滑密封结构，将轴承的承载稳定性与使用寿命提升至原有设计的十倍，同时在泵体底部优化了排液与支撑结构，避免积液残留对泵体造成腐蚀，提升设备长期运行的可靠性。模型完整还原了真空分离泵的叶轮结构、气液分离腔道、传动轴系、密封组件、紧固件排布等全部细节，各部件之间的装配关系清晰，配合间隙符合机械设计标准，转动部件与固定部件之间无干涉，可直接用于装配模拟、运动仿真以及工作原理演示，能够帮助技术人员快速理解该型真空分离泵的工作逻辑与结构优势，也可作为同类泵体结构优化设计的参考范本，为真空类流体设备的结构改进提供直观的三维参照。
