通讯设备用隔板导向钣金支撑构件

　　在通讯机房布线、通讯终端设备内部装配场景中，这类隔板导向支架主要承担线缆隔板的定位导向、内部功能模块的承载支撑作用，是通讯设备内部结构排布中常用的小型钣金支撑构件。从实际使用场景来看，这类支架多安装在通讯机柜内部的型材安装梁上，或是通讯终端壳体的预设安装位，一方面为竖向或横向布置的绝缘隔板提供稳定的支撑点位，另一方面通过自身的折弯翻边结构，对隔板的安装路径进行导向，避免隔板装配时出现偏斜、错位，减少装配过程中的对位调整时间，提升产线装配效率。

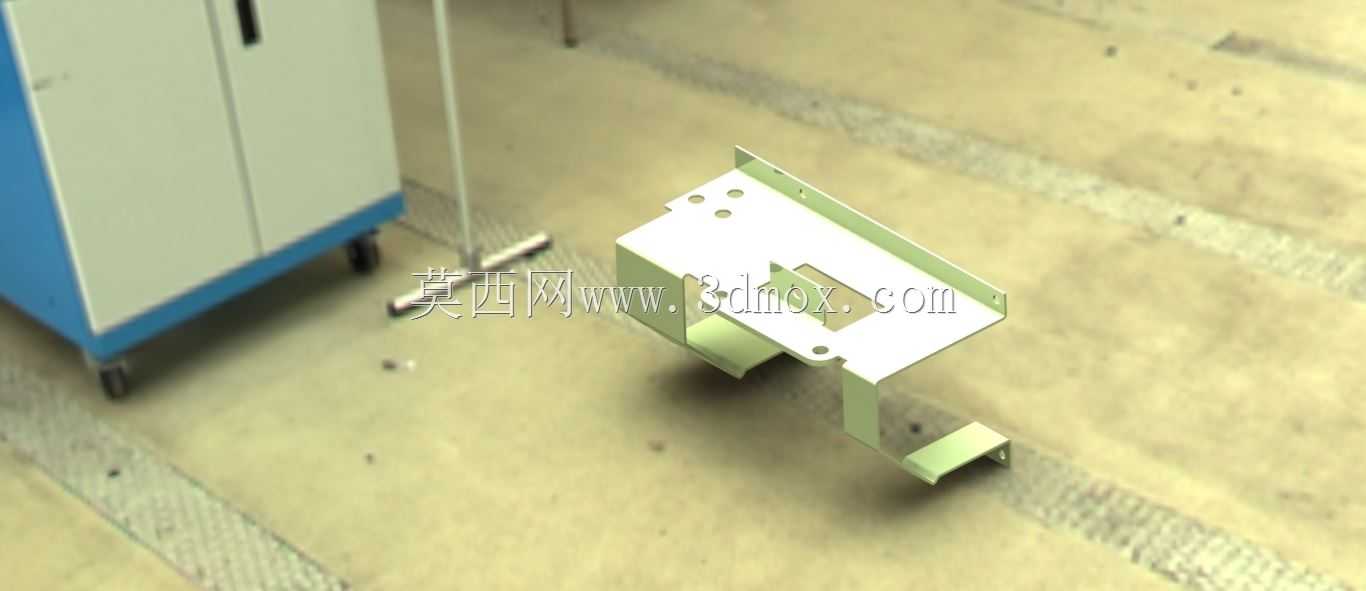

　　从结构设计思路来看，该支架采用一体化钣金折弯成型工艺，基材选用常规冷轧钢板，表面做电镀锌钝化处理，满足通讯设备内部的防腐蚀、抗电磁干扰基础要求。支架主体为平板承载面，面上开设三个圆形安装孔，孔位间距严格匹配对应通讯设备内部的安装螺柱位置，安装孔采用冲孔落料一次成型，孔壁无毛刺，保证装配时螺丝可以顺畅穿入，不会出现卡滞、滑牙问题。承载面一侧延伸出90度折弯的支撑翻边，翻边高度根据所需支撑的隔板厚度做匹配设计，翻边边缘做压毛边处理，避免装配时划伤操作人员手部或是划破线缆绝缘层。承载面另一侧延伸出两段阶梯式折弯的导向臂，导向臂的折弯角度经过反复校核，刚好与隔板的侧边导向槽匹配，隔板推入时可以顺着导向臂的斜面滑入到位，无需额外的对位调整，导向臂末端做小角度圆弧收边，避免尖锐边角在隔板推入时刮伤隔板表面的绝缘涂层。

　　从安装边界尺寸来看，该支架整体轮廓尺寸控制在较小范围内，主体承载面长度约80mm，宽度约60mm，整体折弯成型后的最大高度约45mm，不会占用通讯设备内部过多的排布空间，适合在机柜内部密集排布的安装场景下使用。安装时仅需通过三颗M4规格的十字盘头螺丝即可完成固定，安装扭矩控制在1.2N·m即可保证固定可靠性，不会因为扭矩过大导致钣金件出现变形。支架的承载能力经过校核，在常温使用环境下，单支支架可以稳定承载不超过2kg的隔板及附属布线重量，长期使用不会出现塑性变形，满足通讯设备10年以上的使用周期要求。

　　在实际结构设计过程中，这类支架的折弯圆角半径统一取0.5倍板厚，既可以保证折弯处的成型强度，避免折弯处出现应力集中开裂的问题，也可以减少折弯模具的更换频次，提升钣金加工的效率。支架上的所有外露边缘都做了R0.3的倒钝处理，完全符合通讯设备内部结构件的安全设计规范。导向臂的末端预留了1mm的装配调整间隙，允许隔板在安装时存在小幅的位置偏差，降低了对应隔板以及设备壳体的加工精度要求，进而控制整体的生产制造成本。不同于通用型的平板支架，该支架的导向结构与支撑结构一体化成型，无需额外装配导向配件，减少了整体的零件数量，降低了BOM成本，同时也减少了装配环节的零件清点、组装工序，适配通讯设备大批量流水线装配的生产需求。在实际选型应用时，需要注意确认安装面的平面度，若安装面平面度误差超过0.2mm，需要在支架与安装面之间添加薄垫片调整，避免支架锁紧后出现翘曲变形，影响导向精度以及支撑稳定性。
